Назначение разъёма 2РМТ24Б19Ш1В1В

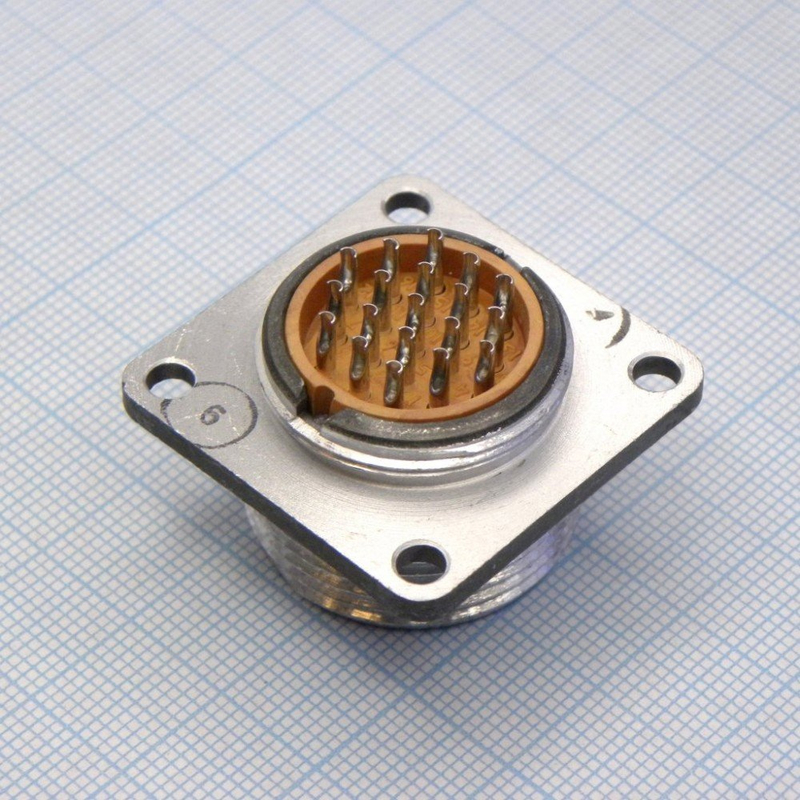

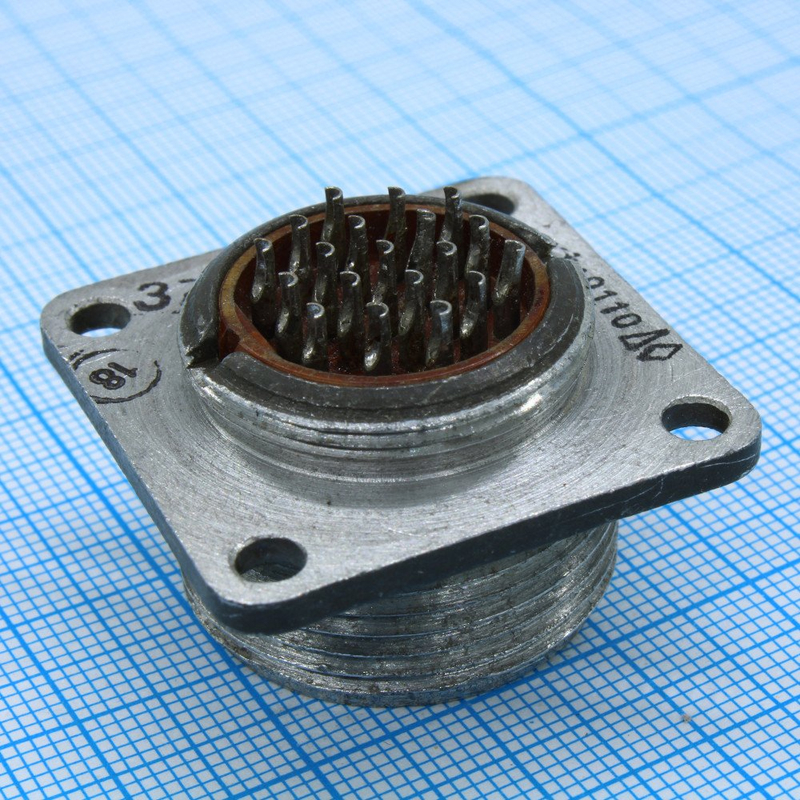

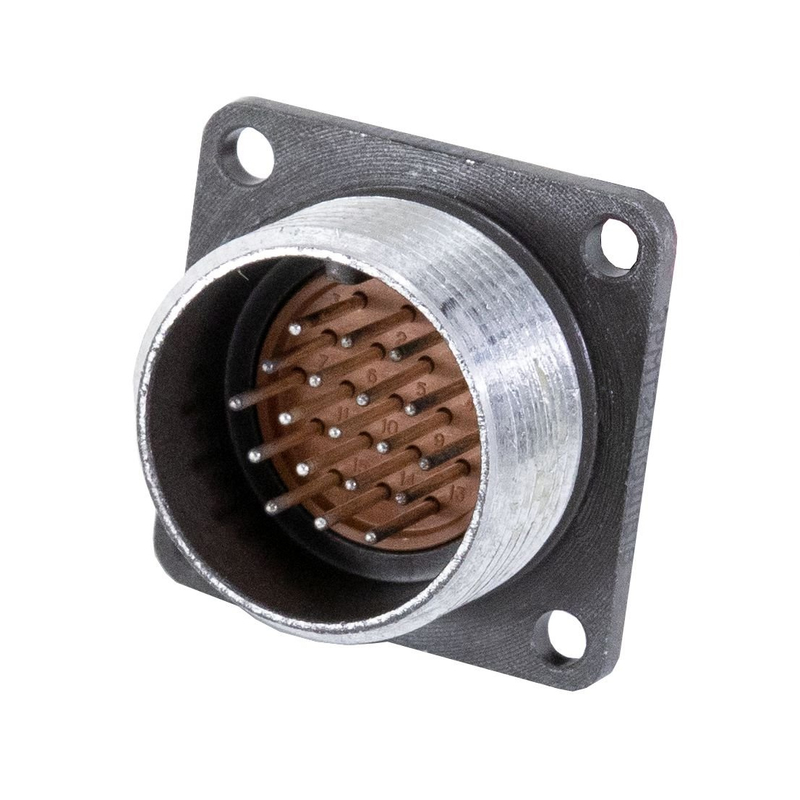

2РМТ24Б19Ш1В1В производства «Элекон» — цилиндрический низкочастотный негерметичный разъём с приёмкой «ОТК», выполненный в виде блочной вилки. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц в составе радиоэлектронной аппаратуры, приборов и промышленного оборудования.

Разъём относится к категории 2РМТ и выпускается в климатическом исполнении В2.1, что означает всеклиматическое применение. Конструкция рассчитана на эксплуатацию в жёстких условиях: температура окружающей среды от минус 40 до плюс 105 градусов Цельсия, влажность до 98 процентов при плюс 25 градусах Цельсия, вибрационные нагрузки в диапазоне от 1 до 5000 Гц с ускорением до 50 g, удары до 500 g и акустические шумы до 170 дБ.

Поставка осуществляется в заводской упаковке. Дата выпуска — 2025 год. Изделие соответствует техническим условиям АШДК.434410.062 ТУ.

Конструкция и материалы

Разъём имеет типоразмер 24 и оснащён 19 штыревыми контактами диаметром 1 миллиметр. Контакты изготовлены из латуни ЛС59-1 с серебряным покрытием Ag и являются извлекаемыми, что упрощает ремонт и обслуживание.

Корпус выполнен из алюминиевого сплава А-22 с оксидированием, цвет корпуса — серый. Изолятор изготовлен из карболита коричневого цвета. Монтаж — внутренний объёмный на панель, присоединение проводников выполняется пайкой. Габаритные размеры разъёма составляют 33 на 33 на 25 миллиметров.

Поляризация — одношпоночная, что исключает неправильное сочленение. Накидная гайка имеет резьбу M27 на 1,5.

Электрические и эксплуатационные характеристики

• Рабочее напряжение — до 560 В.
• Ток на один контакт — до 5 А, суммарно на разъём — до 80 А.
• Электрическая прочность изоляции — 1850 В.
• Сопротивление контактов — не более 5 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Ресурс — 500 сочленений.

Перечисленные параметры подтверждены техническими условиями и приёмкой «ОТК», что гарантирует соответствие заявленным характеристикам при использовании в штатных режимах.

Применение

Разъём 2РМТ24Б19Ш1В1В применяется для соединения и разъединения электрических цепей в условиях повышенных требований к надёжности и стойкости к внешним воздействиям. Благодаря негерметичному исполнению и всеклиматической стойкости он подходит для приборов и оборудования, работающих при перепадах температуры, вибрации, ударных нагрузках и повышенной влажности.

Типовые области применения — промышленная электроника, измерительная техника, системы автоматики и аппаратура, где требуется панельный монтаж с объёмным монтажом проводников пайкой. Извлекаемые контакты позволяют выполнять замену отдельных штырей без замены всего разъёма.
