Назначение разъёма 2РМТ24Б19Ш1В1В

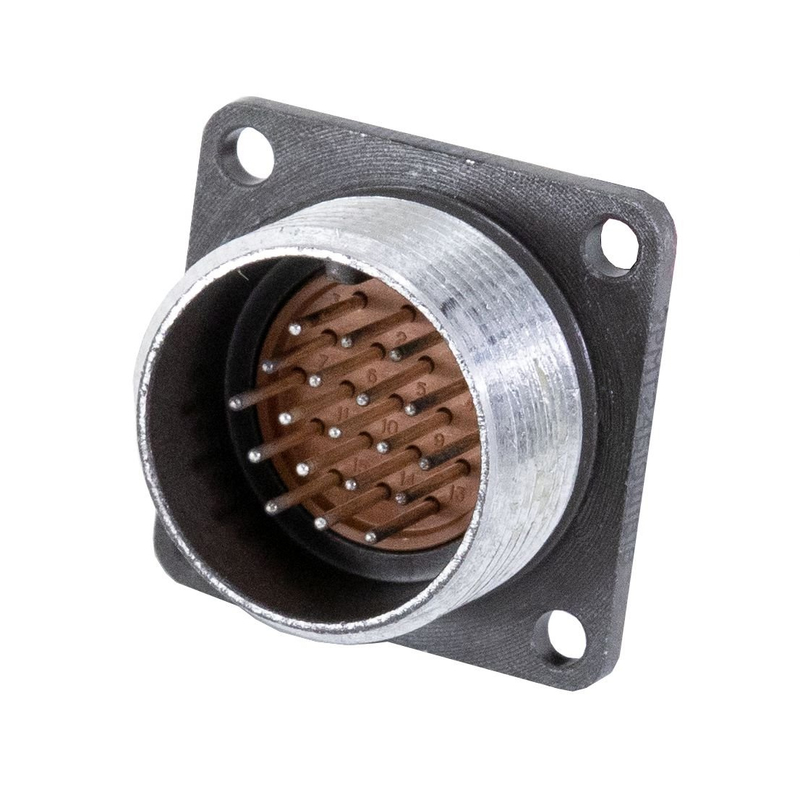

Разъём 2РМТ24Б19Ш1В1В производства завода «Элекон» — это цилиндрический низкочастотный соединитель серии 2РМТ, изготовленный в виде вилки блочного типа с резьбовым сочленением. Изделие поставляется с приёмкой «ОТК», что соответствует приёмке «1» по техническим условиям АШДК.434410.062ТУ, и предназначено для внутреннего объёмного монтажа.

Основное назначение — коммутация электрических цепей постоянного и переменного тока низких частот в составе радиоэлектронной аппаратуры, приборов и промышленного оборудования. Разъём применяется там, где требуется надёжное механическое крепление на панель и устойчивость к воздействию внешних климатических и механических факторов.

Конструкция и материалы

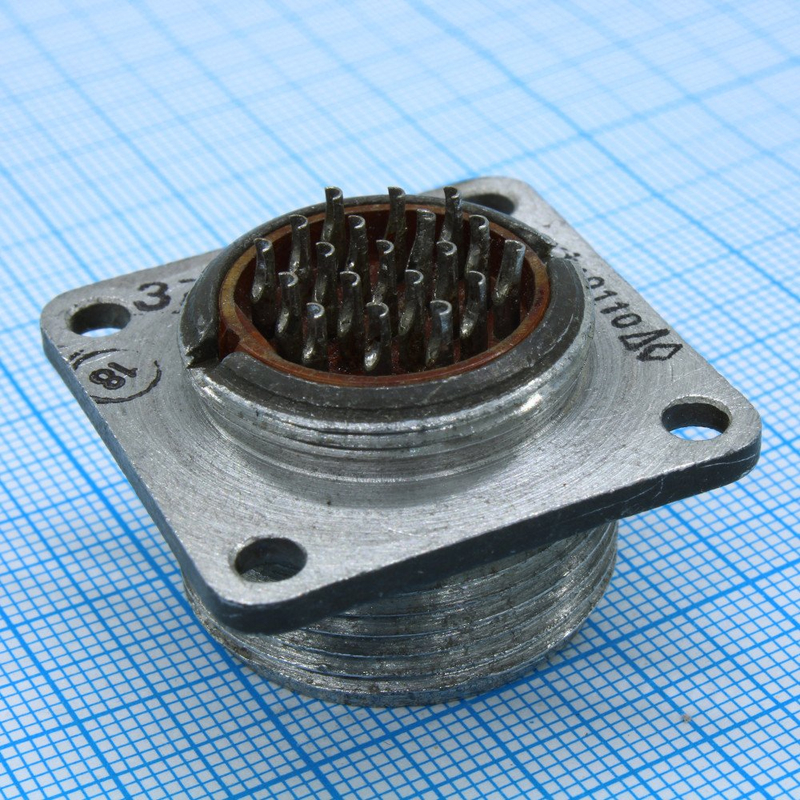

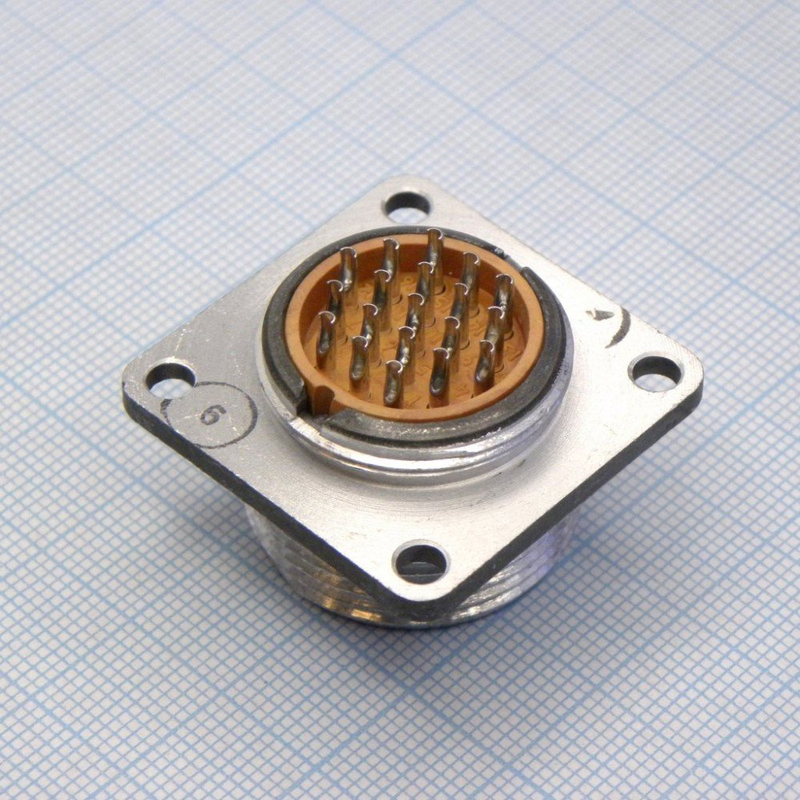

Корпус разъёма выполнен в блочном приборном исполнении «Б» из алюминиевого сплава А-22 с оксидированным покрытием серого цвета. Изолятор изготовлен из карболита. Контакты круглые, штыревого типа, выполнены из латуни ЛС59-1 с серебряным покрытием, что обеспечивает стабильное переходное сопротивление и стойкость к окислению.

Количество контактов — 19 штук, диаметр каждого контакта составляет 1 мм. Со стороны механического крепления вилка монтируется на панель: установочный размер между отверстиями равен 33 мм, диаметр установочных отверстий — 3,4 мм. Электрический монтаж выполняется пайкой. Со стороны сочленения применяется накидная гайка с резьбой M27 на 1,5 мм.

Габариты корпуса составляют примерно 33 на 33 на 25 мм. Климатическое исполнение — всеклиматическое В2.1, разъём является тропикоустойчивым и негерметичным.

Технические характеристики

• Максимальный ток на один контакт — до 5 А.
• Максимальный ток на весь разъём — до 80 А.
• Рабочее напряжение — до 560 В.
• Электрическая прочность изоляции — 1850 В.
• Сопротивление изоляции — не менее 5000 МОм.
• Сопротивление контакта — не более 5 мОм.
• Рабочий диапазон температур — от минус 40 до плюс 105 градусов Цельсия.
• Относительная влажность — до 98 процентов при плюс 25 градусах Цельсия.
• Ресурс — не менее 500 циклов сочленения и расчленения.
• Минимальная наработка — 1000 часов.
• Минимальный срок хранения — до 15 лет.

Условия эксплуатации и устойчивость к нагрузкам

Разъём рассчитан на работу в жёстких условиях: он выдерживает вибрационные нагрузки с ускорением до 50 g в диапазоне частот от 1 до 5000 Гц, а также ударные нагрузки — многократные до 100 g и однократные до 500 g. Такие параметры делают его пригодным для применения в подвижной и бортовой технике, где соединитель подвергается постоянным механическим воздействиям.

Всеклиматическое исполнение В2.1 допускает эксплуатацию при повышенной влажности и в широком температурном диапазоне, что подтверждает тропикоустойчивость изделия. При этом разъём не является герметичным, поэтому при монтаже следует учитывать условия окружающей среды.

Применение и комплектация

Вилка 2РМТ24Б19Ш1В1В применяется в электрических цепях низких частот в составе промышленной и специальной аппаратуры. Блочное исполнение и панельное крепление позволяют устанавливать её на шасси, панели и корпуса приборов, обеспечивая быстрый доступ к соединению при обслуживании и замене блоков.

Товар поставляется в заводской упаковке. Год выпуска — 2024, приёмка — «ОТК». Артикул — 20401. Гарантийный срок обычно составляет 12 месяцев. Перед монтажом рекомендуется проверить целостность контактов и резьбового соединения, а пайку выполнять с соблюдением температурных режимов, допустимых для карболитового изолятора.
