Назначение разъема 2РМТ24Б19Ш1В1В

Разъем 2РМТ24Б19Ш1В1В производства компании «Элекон» представляет собой цилиндрический низкочастотный электрический соединитель серии 2РМТ. Изделие предназначено для коммутации цепей постоянного и переменного тока низкой частоты — вплоть до десятков мегагерц, причем конкретный верхний предел зависит от типа соединителя. Основная задача данного разъема — обеспечение надежного межблочного соединения электрических цепей в радиоэлектронной аппаратуре, контрольно-измерительных приборах, промышленном оборудовании и системах связи.

Серия 2РМТ в целом рассчитана на эксплуатацию в условиях умеренных механических и климатических нагрузок, в том числе в составе промышленных и военных комплексов. Это делает разъем востребованным там, где требуется стабильный электрический контакт при воздействии вибраций, ударов и перепадов температуры.

Подтвержденные особенности конструкции

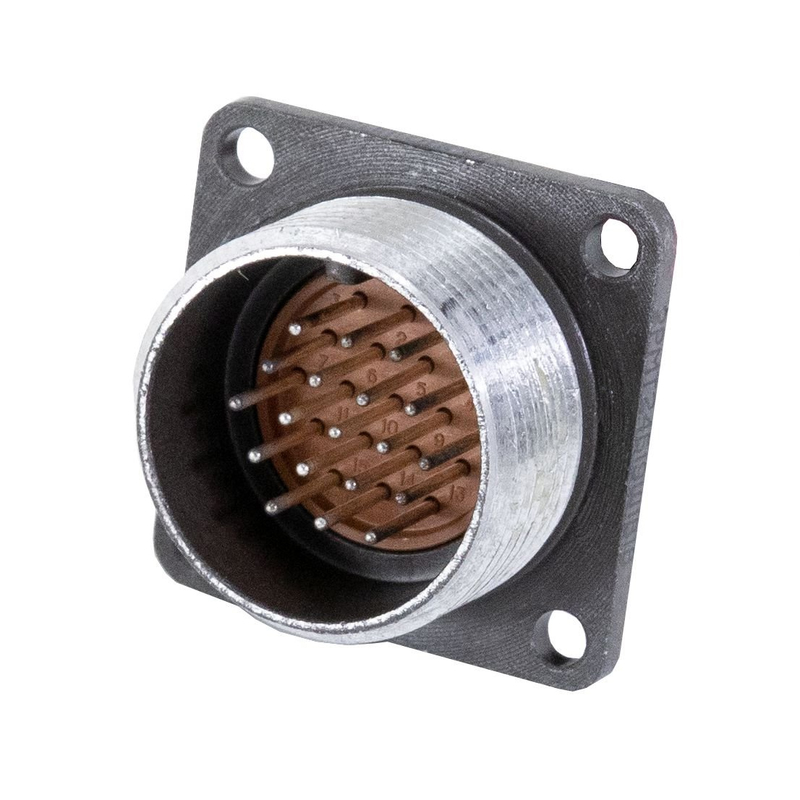

Модель 2РМТ24Б19Ш1В1В — это вилка (штекер) с типоразмером корпуса 24 и общим числом контактов 19. Контакты выполнены по блочной карболитовой технологии. Конструкция предусматривает внутренний объемный монтаж: контакты размещены в карболитовом основании внутри металлического корпуса. Такое исполнение обеспечивает прочность изделия и устойчивость к внешним воздействиям.

Ключевые особенности разъема:

• тип изделия — вилка (штекер), предназначенная для сочленения с ответной частью;
• типоразмер корпуса — 24;
• общее число контактов — 19;
• технология контактного основания — блочная карболитовая;
• монтаж — внутренний объемный, контакты расположены внутри металлического корпуса;
• корпус — металлический, обеспечивающий механическую прочность;
• основание — карболитовое, отвечающее за электрическую изоляцию и устойчивость к нагрузкам.

Благодаря сочетанию карболитового основания и металлического корпуса достигается хорошая механическая прочность и стойкость к случайным механическим воздействиям. Разъемы этой серии рассчитаны на многократные механические удары и вибрации, что подтверждает возможность их применения в жестких промышленных и военных условиях.

Электрические и эксплуатационные характеристики

Разъем рассчитан на работу в цепях с рабочим напряжением порядка единиц сотен вольт постоянного или переменного тока. Ток на один контакт достигает нескольких ампер, при этом конкретные значения зависят от диаметра и конструкции контакта. Сопротивление изоляции между контактами, а также между контактом и корпусом, обычно составляет десятки мегаом и выше, что обеспечивает надежную электрическую развязку цепей.

По температурному диапазону разъемы серии 2РМТ в целом рассчитаны на эксплуатацию от минус 60 до плюс 125 градусов Цельсия. Это позволяет использовать изделие как в условиях низких температур, так и при значительном нагреве в процессе работы аппаратуры. Устойчивость к вибрациям и ударам в сочетании с широким температурным диапазоном делает разъем пригодным для ответственных применений.

Применение

Разъем 2РМТ24Б19Ш1В1В применяется для межблочного соединения электрических цепей в следующих областях:

1. Радиоэлектронная аппаратура различного назначения.
2. Контрольно-измерительные приборы и оборудование.
3. Промышленное оборудование, работающее в условиях механических нагрузок.
4. Системы связи.
5. Промышленные и военные комплексы, где требуются стойкость к вибрациям, ударам и перепадам температуры.

Во всех перечисленных случаях разъем обеспечивает надежную коммутацию низкочастотных цепей постоянного и переменного тока, сохраняя стабильные параметры изоляции и контактного соединения. Металлический корпус защищает внутренние элементы от механических повреждений, а карболитовое основание поддерживает необходимый уровень электрической изоляции между контактами и корпусом.

Таким образом, 2РМТ24Б19Ш1В1В — это цилиндрический низкочастотный разъем промышленного класса, сочетающий металлический корпус, карболитовое контактное основание на 19 контактов и способность работать в широком диапазоне температур и нагрузок. Изделие выпускается компанией «Элекон» и относится к категории 2РМТ.
