Назначение и область применения

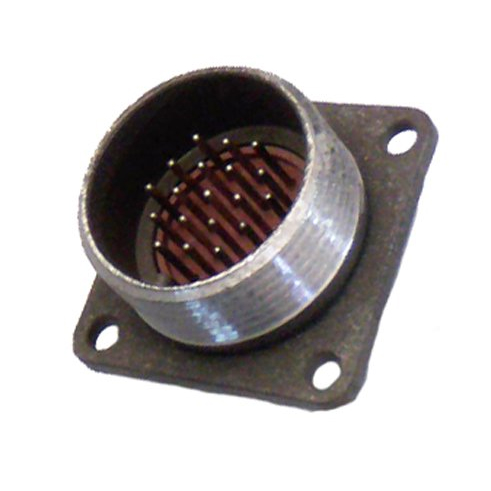

Цилиндрический низкочастотный негерметичный соединитель 2РМТ24Б19Ш1В1В «5» из серии 2РМТ представляет собой блочную вилку с 19 контактами. Устройство предназначено для соединения электрических цепей переменного тока частотой до 3 МГц и постоянного тока в промышленных системах, включая приборные и блочные установки.

Изделие широко применяется в технике, где требуется надежное электрическое соединение в сложных условиях эксплуатации. Конструкция выполнена в виде приборной вилки без патрубка, теплостойкой до 100 °C, с извлекаемыми контактами для объемного монтажа. Соединитель рассчитан на установку в аппаратуру и оборудование, эксплуатируемое при значительных механических нагрузках, перепадах температур и воздействии вибраций.

Приемка изделия соответствует категории «5», что подтверждает прохождение приемо-сдаточных испытаний и контроль качества в соответствии с установленными техническими требованиями. Год выпуска — 2002.

Технические характеристики и особенности конструкции

Соединитель имеет посадочный диаметр 24 мм и диаметр контактов 1 мм. Устройство выдерживает максимальное рабочее напряжение до 560 В и токовую нагрузку до 5 А на контакт. Общая токовая нагрузка для соединителя составляет до 80 А.

Сопротивление изоляции составляет не менее 1000 МОм. Количество циклов сочленений-расчленений достигает 500. Диапазон рабочих температур — от -60 до +100 °C. Минимальная наработка изделия — 5000 часов, срок сохраняемости — 25 лет.

Соединитель устойчив к механическим воздействиям: диапазон частот вибраций от 1 до 1000 Гц при ускорении до 490 м/с², а также к одиночным ударам. Это позволяет использовать изделие в аппаратуре, подверженной интенсивным динамическим нагрузкам.

Электрические и эксплуатационные параметры

• Тип соединителя: блочная вилка, негерметичное исполнение
• Количество контактов: 19
• Посадочный диаметр: 24 мм
• Диаметр контактов: 1 мм
• Максимальное рабочее напряжение: 560 В
• Токовая нагрузка на контакт: до 5 А
• Общая токовая нагрузка: до 80 А
• Сопротивление изоляции: не менее 1000 МОм
• Количество сочленений-расчленений: до 500
• Диапазон рабочих температур: от -60 до +100 °C
• Минимальная наработка: 5000 часов
• Срок сохраняемости: 25 лет

Монтаж и конструктивные особенности

Соединитель относится к категории приборных вилок без патрубка. Контакты выполнены извлекаемыми, что обеспечивает удобство объемного монтажа и возможность замены отдельных контактов при необходимости. Конструкция рассчитана на соединение с ответной частью кабельного типа серии 2РМТ.

Изделие поставляется с приемкой «5», что подтверждает соответствие техническим условиям и пригодность к применению в составе ответственной аппаратуры. Артикул изделия: 40361.

Условия эксплуатации

Соединитель 2РМТ24Б19Ш1В1В «5» предназначен для работы в широком диапазоне температур и при значительных механических воздействиях. Вибрационная устойчивость в диапазоне частот 1–1000 Гц с ускорением до 490 м/с² и стойкость к одиночным ударам позволяют применять соединитель в бортовой, промышленной и передвижной аппаратуре.

Рабочее напряжение до 560 В и токовая нагрузка до 5 А на контакт обеспечивают передачу электрических сигналов и питающих напряжений в цепях постоянного и переменного тока частотой до 3 МГц. Сопротивление изоляции не менее 1000 МОм гарантирует стабильность электрических параметров в течение всего срока эксплуатации.
