Назначение и область применения

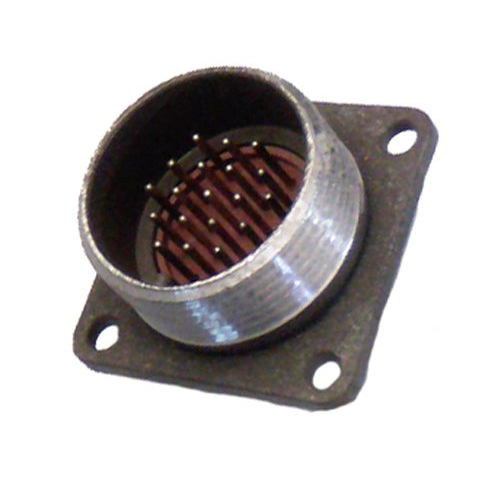

Цилиндрический низкочастотный негерметичный соединитель 2РМТ24Б19Ш1В1В «5» предназначен для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие выполнено в виде блочной приборной вилки с посадочным диаметром 24 мм и применяется в составе промышленного оборудования, контрольно-измерительной аппаратуры, приборных панелей и электротехнических устройств, где требуется объёмный монтаж и надёжное разъёмное соединение.

Конструкция обеспечивает стабильный электрический контакт при многократных сочленениях и расчленениях, что позволяет использовать соединитель в системах, предусматривающих регулярное техническое обслуживание, замену блоков и модульное построение аппаратуры.

Технические особенности и характеристики

Соединитель относится к серии 2РМТ и имеет блочный корпус, рассчитанный на установку в приборные панели и корпуса оборудования. Изделие оснащено 19 контактами диаметром 1 мм. Максимальное рабочее напряжение достигает 560 В, при этом токовая нагрузка на соединитель в целом составляет до 50 А, а на каждый контакт — до 5 А.

Ключевые электрические и эксплуатационные параметры:

• количество контактов — 19;
• диаметр контактов — 1 мм;
• посадочный диаметр — 24 мм;
• максимальное рабочее напряжение — 560 В;
• токовая нагрузка на соединитель — до 50 А;
• токовая нагрузка на контакт — до 5 А;
• сопротивление изоляции — не менее 1000 МОм;
• количество сочленений-расчленений — 500;
• рабочий интервал температур — от минус 60 до плюс 100 градусов Цельсия;
• минимальная наработка — 5000 часов;
• срок сохраняемости — до 25 лет.

Сопротивление изоляции не менее 1000 МОм гарантирует низкие токи утечки и стабильность электрических параметров в условиях повышенной влажности и загрязнения. Ресурс в 500 циклов сочленения-расчленения подтверждает пригодность изделия для многократного использования без потери качества контакта.

Условия эксплуатации и монтаж

Соединитель рассчитан на эксплуатацию в широком диапазоне температур от минус 60 до плюс 100 градусов Цельсия, что допускает его применение как в отапливаемых помещениях, так и в неотапливаемых промышленных зонах. Минимальная наработка составляет 5000 часов, срок сохраняемости — до 25 лет, что подтверждает долговременную стабильность конструкции и материалов.

Блочное исполнение корпуса предусматривает установку соединителя в отверстие панели или корпуса оборудования с последующим креплением. Присоединение проводников выполняется методом объёмного монтажа, что обеспечивает надёжную фиксацию и удобство при сборке и ремонте. Приемка изделия соответствует обозначению «5», год выпуска — 90-91.

Комплектность и маркировка

Изделие поставляется как самостоятельная единица. В маркировке 2РМТ24Б19Ш1В1В «5» отражены серия, типоразмер, исполнение, количество контактов и вид приёмки. Артикул товара — 40360. Соединитель негерметичный, поэтому его применение предполагает размещение в корпусах, панелях или отсеках, защищённых от прямого попадания влаги и агрессивных сред.
