Назначение и общая характеристика

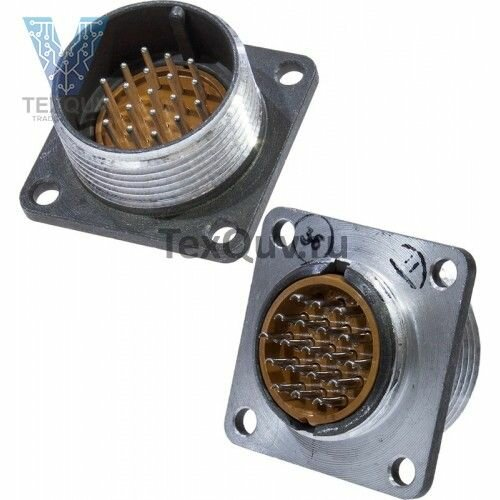

2РМТ24Б19Ш1В1В — низкочастотный цилиндрический разъём серии 2РМТ, артикул 3575. Он выполнен как вилка приборная (блочная) без патрубка. Изделие относится к всеклиматическому тропикоустойчивому исполнению и предназначено для работы в электрических цепях постоянного и переменного тока.

Разъём применяется там, где требуется многоконтактное соединение с резьбовой фиксацией сочленённого положения. Корпус негерметичный и экранированный, что важно для внутреннего блочного монтажа.

Конструктивные и электрические параметры

• Количество контактов — 19 штук.
• Диаметр контактных стержней — около 1,0 мм.
• Максимальное рабочее напряжение — до 560 В переменного и постоянного тока.
• Максимальный ток на один контакт — до около 5 А.
• Суммарный ток на весь разъём — порядка 80 А.
• Посадочный диаметр корпуса — 24 мм.
• Тип соединителя — 2РМТ, всеклиматическое исполнение В2.1 по ГОСТ 15150‑69.
• Сопротивление изоляции в нормальных условиях — не менее 1000 МОм.

Контактные стержни, как правило, имеют серебряное покрытие. Резьбовое соединение обеспечивает фиксацию сочленённого положения. Конструкция рассчитана на внутренний блочный монтаж без патрубка.

Монтаж и покрытие контактов

Разъём предназначен для установки внутри блоков и приборов. Посадочный диаметр корпуса составляет 24 мм. Контакты обычно выполняются с серебряным покрытием, что соответствует применению в низкочастотных электрических цепях.

Условия эксплуатации

Диапазон рабочих температур окружающей среды — примерно от минус 60 до плюс 100 °С. Допускаются перепады до плюс-минус 150 °С при смене температур.

Изделие сохраняет работоспособность при воздействии вибрации с частотами до нескольких тысяч герц при ускорениях порядка десятков единиц g. Оно также выдерживает линейные перегрузки до сотен и тысяч единиц g.

Сопротивление изоляции не менее 1000 МОм обеспечивает электрическую прочность изоляции в нормальных условиях. Всеклиматическое тропикоустойчивое исполнение подтверждает пригодность для жёстких климатических воздействий.

Применение

2РМТ24Б19Ш1В1В используется в аппаратуре радиоэлектроники, устройствах автоматики и управления, бортовых и стационарных системах. Он подходит для случаев, где необходимо надёжное многоконтактное соединение в жёстких климатических и механических условиях.

Благодаря 19 контактам, рабочему напряжению до 560 В и суммарному току порядка 80 А разъём может применяться в цепях постоянного и переменного тока. Экранированный негерметичный корпус с резьбовой фиксацией упрощает использование в составе блоков и приборов.
