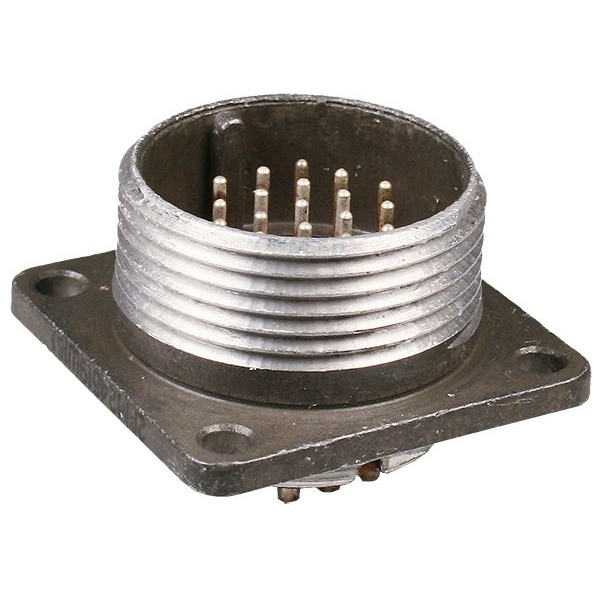

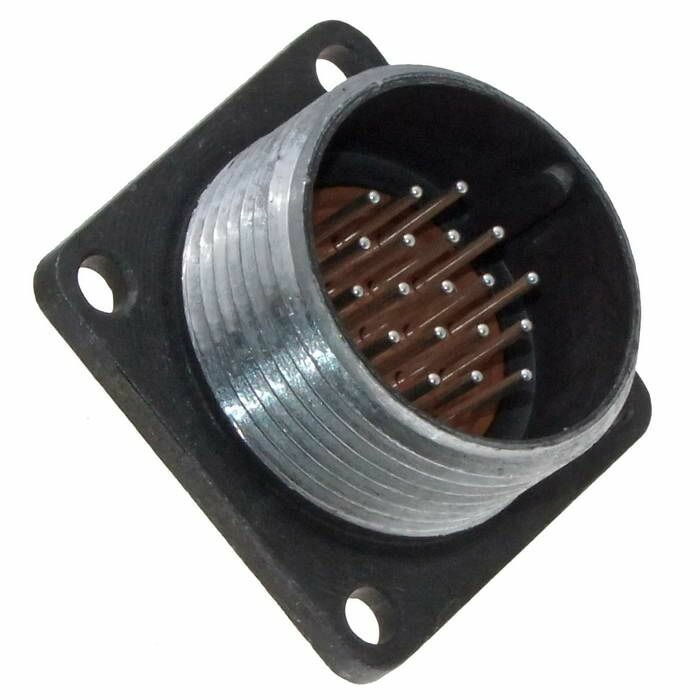

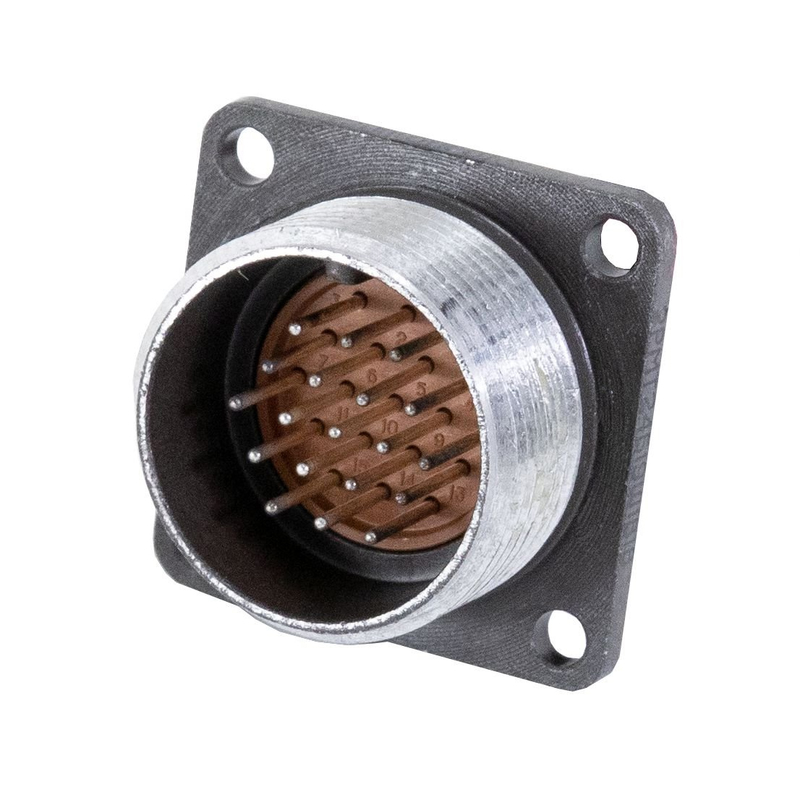

2РМТ24Б19Ш1В1В — это цилиндрический низкочастотный разъём (вилка) из серии 2РМТ, предназначенный для соединения электрических цепей постоянного и переменного тока частотой до 3 МГц.

Основные характеристики

Это приборная (блочная) вилка с 19 контактами диаметром 1 мм, серебряным покрытием (В) и всеклиматическим исполнением. Максимальное рабочее напряжение достигает 560 В, токовая нагрузка на контакт — до 5 А (суммарно до 80 А), сопротивление изоляции — не менее 1000–5000 МОм. Диапазон температур от -60 до +100 °С, количество сочленений-расчленений — 500, наработка — минимум 5000 часов. +4

Конструкция и расшифровка

Разъём имеет блочный корпус (Б), посадочный диаметр 24 мм, резьбовую фиксацию, монтаж методом пайки для проводов сечением до 0,5 мм². Расшифровка: 2РМТ — тип, 24 — размер, Б — блочный, 19 — контакты, Ш — вилка, 1 — диаметр контактов, В — серебро, 1 — теплостойкость 100 °С, В — всеклиматическое. Выдерживает вибрацию (1–5000 Гц), удары до 5000 м/с² и линейное ускорение 2000 м/с². +3

Применение

Используется во внутренних цепях приборов, авиационной и другой технике, где требуется надёжное соединение в жёстких климатических условиях, с экранированными или неэкранированными кабелями. Срок сохраняемости — до 25 лет.
