2РМТ24Б19Ш1В1В: надёжный 19-контактный разъём для промышленного оборудования

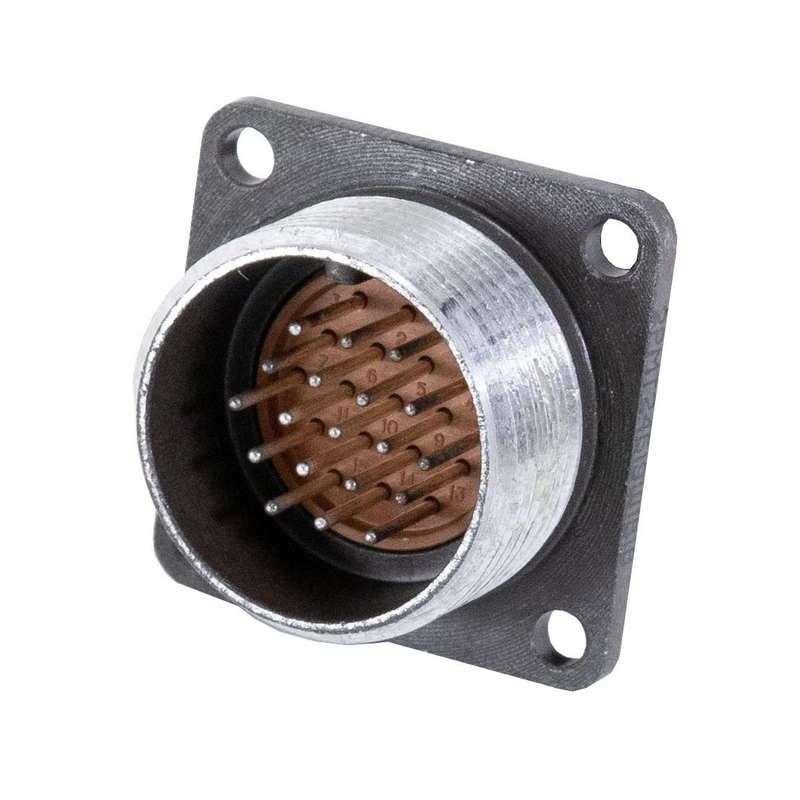

Разъём 2РМТ24Б19Ш1В1В применяется для создания разъёмных электрических соединений в аппаратуре, где важны устойчивость контакта, компактность и работоспособность в сложных условиях эксплуатации. Это приборная блочная вилка серии 2РМТ с 19 контактами и резьбовым механизмом сочленения.

Конструкция и маркировка

Модель относится к цилиндрическим низкочастотным соединителям. Обозначение 2РМТ24Б19Ш1В1В указывает на ключевые особенности исполнения:

• 2РМТ — серия цилиндрических электрических соединителей;

• 24 — условный размер корпуса;

• Б — приборное, или блочное, исполнение;

• 19 — количество контактов;

• Ш — вилка со штырьковыми контактами;

• 1 — контакты диаметром 1 мм;

• В — серебряное покрытие контактов;

• заключительная «В» — всеклиматическое исполнение.

Корпус разъёма выполнен из алюминиевого сплава, а контакты — из латуни. В типовом исполнении габариты составляют около 33 × 33 × 25 мм, что позволяет использовать компонент в плотной компоновке приборных панелей и электрических шкафов.

Основные характеристики

Разъём рассчитан на работу в цепях постоянного и переменного тока, включая сигналы частотой до 3 МГц. Для контактов диаметром 1 мм указывают токовую нагрузку до 5 А, а электрическое сопротивление контакта — не более 0,005 Ом.

Особенности применения

2РМТ24Б19Ш1В1В используют в оборудовании, где необходимо подключить несколько цепей через единый компактный интерфейс. Резьбовая фиксация помогает удерживать соединение при вибрации, тряске и механических нагрузках, а всеклиматическое исполнение расширяет возможности применения в производственных и полевых условиях.

Разъём может применяться в следующих направлениях:

• промышленная автоматика и системы управления;

• измерительные комплексы и контрольно-испытательная техника;

• источники питания и распределительные устройства;

• транспортное, специальное и приборное оборудование;

• системы связи, сигнализации и телеметрии;

• электрические шкафы, панели и корпуса аппаратуры.

Например, один 19-контактный разъём может использоваться для одновременного подключения питания, сигнальных линий, цепей управления и резервных каналов между приборным блоком и внешним жгутом проводов.

Эксплуатационные преимущества

Важное преимущество модели — сочетание многоконтактной схемы и механически защищённой цилиндрической конструкции. Серебряное покрытие контактных поверхностей способствует стабильному электрическому соединению, а резьбовое сочленение снижает риск случайного размыкания.

При правильном подборе ответной части, соблюдении схемы распайки и требований к сечению проводников 2РМТ24Б19Ш1В1В обеспечивает удобное обслуживание оборудования: подключение и отключение выполняется без разборки всего электрического узла. Рабочий диапазон температур от −60 до +100 °C позволяет учитывать разъём при проектировании аппаратуры для холодных помещений, открытых площадок и нагревающихся промышленных зон.

Что учитывать при подборе

Перед интеграцией 2РМТ24Б19Ш1В1В в изделие необходимо проверить:

• совместимость с ответной частью по серии, типоразмеру и ключеванию;

• соответствие распайки назначению всех 19 контактов;

• допустимую нагрузку на отдельный контакт и разъём в целом;

• способ крепления на панели и монтажные габариты;

• требования к защите кабельного ввода, экранированию и условиям среды;

• необходимость соблюдения правил монтажа для предотвращения перегрева, ослабления контактов и повреждения изоляции.

2РМТ24Б19Ш1В1В остаётся практичным решением для многоконтактного подключения в промышленной электронике: он объединяет приборное исполнение, 19 штырьковых контактов диаметром 1 мм, резьбовую фиксацию и широкий температурный диапазон эксплуатации.
