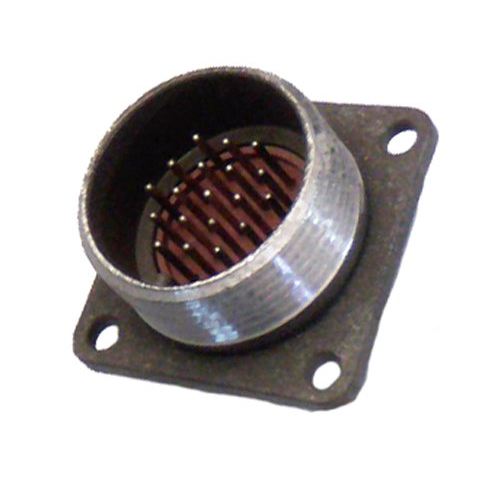

2РМТ24Б19Ш1А1В

Цена:

4050 ₽

Технические характеристики

2РМТ24Б19Ш1А1В

2РМТ24Б19Ш1А1В — это цилиндрический низкочастотный негерметичный тропикоустойчивый электрический соединитель из серии 2РМТ.

Основные характеристики

Это блочная вилка (приборная часть) с 19 контактами диаметром 1 мм, предназначенная для внутреннего монтажа. Максимальное рабочее напряжение достигает 560 В, токовая нагрузка на контакт — до 5–8 А в зависимости от условий. Диапазон рабочих температур — от -60 до +100 °C, сопротивление изоляции — не менее 1000 МОм.

Расшифровка обозначения

2РМТ: тип — соединитель низкочастотный цилиндрический тропикоустойчивый.
24: условный размер корпуса (диаметр посадочного отверстия 24 мм).
Б: блочный (приборный) корпус.
19: количество контактов.
Ш1: вилка без патрубка.
А1: покрытие контактов — золото, теплостойкость до 100 °C.
В: серебряное покрытие (дополнительная маркировка).

Применение и надежность

Соединитель рассчитан на частоту до 3 МГц, подходит для цепей постоянного и переменного тока в условиях высокой влажности (до 98% при +40 °C) и вибраций (до 5000 Гц). Минимальная наработка — 5000 часов, количество сочленений-расчленений — до 500, срок сохраняемости — 25 лет.

Описание

2РМТ24Б19Ш1А1В

2РМТ24Б19Ш1А1В: надежный цилиндрический разъем для электрических соединений

2РМТ24Б19Ш1А1В — приборная (блочная) вилка серии 2РМТ, предназначенная для многоконтактного соединения электрических цепей постоянного и переменного тока. Разъем применяется в радиоэлектронной, измерительной, промышленной и специальной аппаратуре, где важны надежная фиксация, устойчивость к внешним воздействиям и стабильный электрический контакт.

Назначение разъема 2РМТ24Б19Ш1А1В

Соединитель относится к цилиндрическим низкочастотным разъемам тропикоустойчивого и всеклиматического исполнения. Он рассчитан на использование в цепях постоянного и переменного тока с частотой до 3 МГц.

Главная задача разъема — обеспечить разъемное соединение кабелей, приборных блоков, шкафов управления, модулей и других узлов электрического оборудования. Исполнение в виде приборной вилки без патрубка ориентировано на монтаж непосредственно на корпус, панель или блок аппаратуры.

Расшифровка маркировки

Обозначение 2РМТ24Б19Ш1А1В содержит основные конструктивные признаки изделия:

Элемент маркировки	Значение
2РМТ	Серия цилиндрических низкочастотных негерметичных соединителей тропикоустойчивого исполнения
24	Условный размер корпуса
Б	Блочное, или приборное, исполнение
19	Количество контактов
Ш	Штыревые контакты, то есть вилка
1	Номер сочетания (расположения) контактов
А	Золотое покрытие контактных поверхностей
1	Исполнение с рабочей температурой до +100 °C
В	Всеклиматическое исполнение

Контакты с золотым покрытием особенно востребованы в цепях управления, измерения и передачи слабых сигналов: такое покрытие способствует низкому и стабильному переходному сопротивлению, а также повышает коррозионную стойкость контактной пары.

Основные технические характеристики

Для типоразмера 2РМТ24 с 19 контактами характерны следующие параметры:

Параметр	Значение
Тип изделия	Приборная вилка без патрубка
Количество контактов	19
Тип контактов	Штыревые
Условный размер корпуса	24
Диаметр контактов	1,0 мм
Максимальное рабочее напряжение	до 560 В
Максимальный ток на один контакт	до 5 А
Суммарная токовая нагрузка	до 80 А
Частота переменного тока	до 3 МГц
Сопротивление контакта	не более 0,005 Ом
Рабочий диапазон температур	от −60 до +100 °C
Число сочленений и расчленений	до 500
Тип фиксации	Резьбовое соединение
Поляризация	Одношпоночная

Приведенные характеристики относятся к исполнению 2РМТ24 и должны уточняться по технической документации на конкретную партию и условия применения.

Конструктивные особенности

Разъем 2РМТ24Б19Ш1А1В выполнен в металлическом цилиндрическом корпусе. Контактная вставка из изоляционного материала обеспечивает заданное взаимное расположение 19 штыревых контактов и необходимую электрическую изоляцию между ними.

Резьбовое сочленение предотвращает случайное рассоединение при вибрации и механических воздействиях. Одношпоночная поляризация исключает неправильную ориентацию вилки относительно ответной части при подключении. Благодаря этому снижается риск повреждения контактов и ошибок монтажа.

Приборная конструкция без патрубка предназначена для установки на панель или корпус оборудования. Ответной частью обычно служит соответствующая кабельная розетка либо совместимый соединитель аналогичного типоразмера и контактной схемы.

Где применяется 2РМТ24Б19Ш1А1В

Цилиндрический соединитель 2РМТ24Б19Ш1А1В используется там, где требуется компактное и надежное многоконтактное подключение:

В шкафах автоматики и системах промышленного управления.
В измерительных приборах, испытательных стендах и лабораторной аппаратуре.
В блоках питания, электронных модулях и системах телемеханики.
В радиоаппаратуре и оборудовании связи, работающем на частотах до 3 МГц.
В транспортной, энергетической и специальной технике.
В оборудовании, эксплуатируемом при повышенной влажности, вибрации и температурных перепадах.

Всеклиматическое и тропикоустойчивое исполнение делает разъем подходящим для аппаратуры, для которой важна стойкость к неблагоприятным условиям окружающей среды. Для серии 2РМТ указывается работоспособность при высокой относительной влажности — до 98% при повышенной температуре.

На что обратить внимание при применении

При проектировании или замене соединителя важно проверить не только полное обозначение 2РМТ24Б19Ш1А1В , но и параметры ответной части. Необходимо совпадение типоразмера корпуса, схемы расположения контактов, числа контактов, типа контактной части и варианта покрытия.

Также следует учитывать распределение нагрузки между контактами. Несмотря на допустимый ток до 5 А на отдельный контакт, суммарный ток ограничивается возможностями всего соединителя. Для силовых цепей, цепей управления и сигнальных линий рекомендуется заранее определить назначение каждого контакта, сечение проводов и допустимый нагрев в реальном режиме эксплуатации.

Итог

Разъем 2РМТ24Б19Ш1А1В представляет собой 19-контактную приборную вилку цилиндрического типа с резьбовой фиксацией, штыревыми контактами и золотым покрытием. Он рассчитан на надежное подключение электрических цепей при напряжении до 560 В, токе до 5 А на контакт и температуре от −60 до +100 °C.

Такое исполнение подходит для панельного монтажа в промышленной, измерительной, радиоэлектронной и специальной аппаратуре, где критичны механическая прочность соединения, корректная поляризация и устойчивые электрические характеристики.
