Назначение

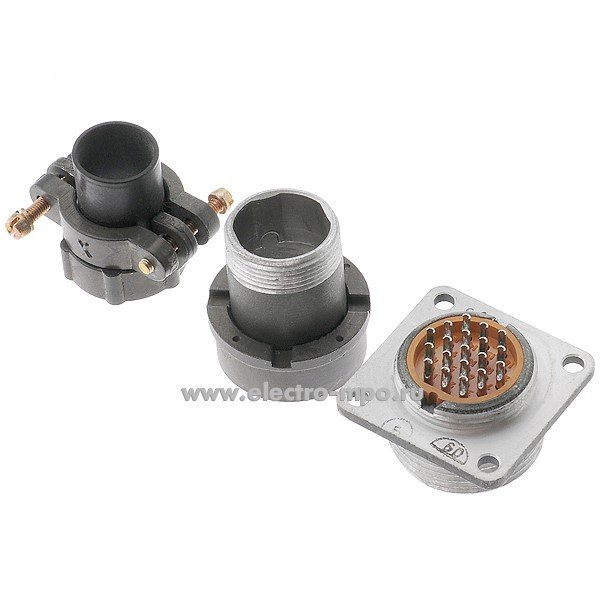

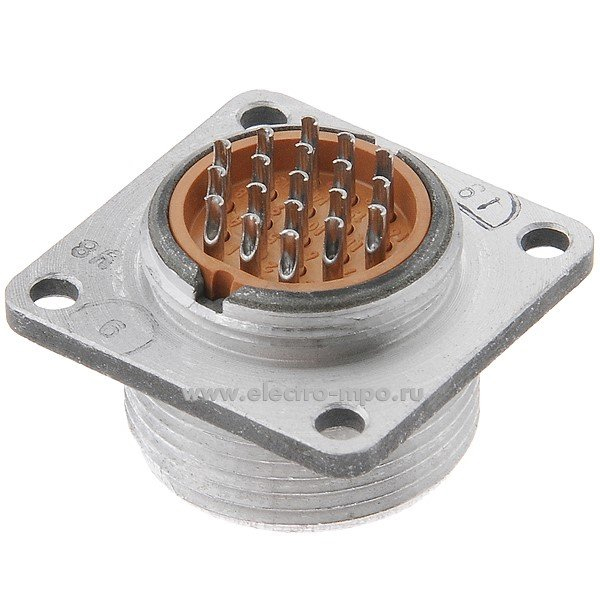

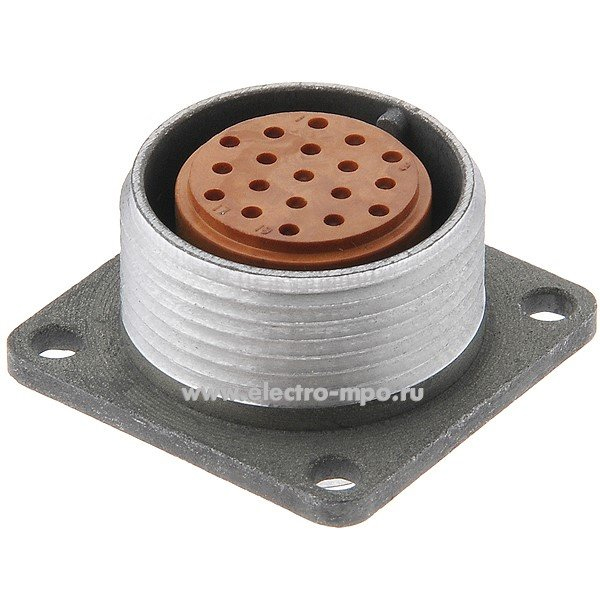

2РМТ24Б19Г1В1В — это приборная блочная розетка серии 2РМТ производства завода «Элекон», выпускаемая с приёмкой ОТК. Изделие предназначено для коммутации электрических цепей переменного или постоянного тока в составе радиоэлектронной аппаратуры, приборов и промышленного оборудования. Розетка применяется там, где требуется компактное блочное соединение с надёжным электрическим контактом и стойкостью к внешним воздействиям.

Подтверждённые технические особенности

• Количество контактов — 19, диаметр каждого контакта 1,0 мм.
• Максимальная токовая нагрузка — до 5 А на контакт, суммарно до 80 А на соединитель.
• Рабочее напряжение — до 560 В.
• Посадочный диаметр — 24 мм, исполнение без патрубка.
• Способ подсоединения проводов — пайка, сечение провода не более 0,5 мм².
• Сопротивление контакта — не более 0,005 Ом.
• Сопротивление изоляции — не менее 5000 МОм в нормальных условиях.
• Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия, допустима смена до плюс 150 градусов Цельсия, теплостойкость 100 градусов Цельсия.
• Стойкость к синусоидальной вибрации в диапазоне от 1 до 5000 Гц.
• Стойкость к одиночным ударам до 5000 метров на секунду в квадрате.
• Степень защиты — IP20.
• Покрытие контактов — серебро.
• Соответствие техническим условиям ТУ АШДК.434410.062.

Применение

Розетка востребована в приборостроении, радиоэлектронике и промышленной автоматике. Она подходит для монтажа в корпусах блоков и стоек, где необходимо быстрое и надёжное соединение кабельных жгутов с аппаратурой. Блочное исполнение упрощает сборку и обслуживание: розетка устанавливается в посадочное отверстие диаметром 24 мм и фиксируется в панели, а провода подпаиваются к контактам.

Благодаря серебряному покрытию контактов обеспечивается стабильное переходное сопротивление, что важно для слаботочных и силовых цепей. Устойчивость к вибрации и ударам делает изделие пригодным для техники, работающей в условиях повышенных механических нагрузок.

Условия эксплуатации и комплектация

Изделие сохраняет работоспособность в широком температурном диапазоне, что позволяет применять его как в помещениях, так и в составе аппаратуры, подверженной перепадам температур. Степень защиты IP20 предполагает эксплуатацию в защищённых от пыли и влаги условиях.

Поставка осуществляется в заводской упаковке. Приёмка ОТК подтверждает, что каждая партия прошла контроль качества на предприятии-изготовителе. Год выпуска — 2025.

Ключевые параметры для подбора

1. Тип изделия — приборная блочная розетка серии 2РМТ.
2. Число контактов — 19.
3. Посадочный диаметр — 24 мм.
4. Присоединение проводов — пайка.
5. Приёмка — ОТК.
