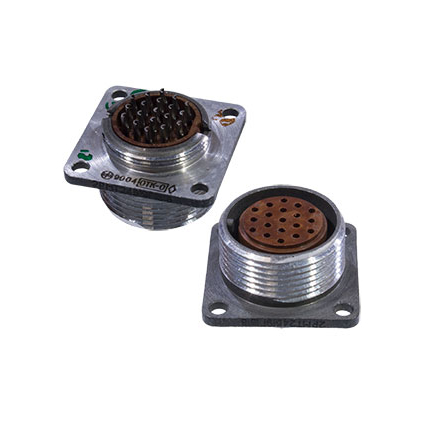

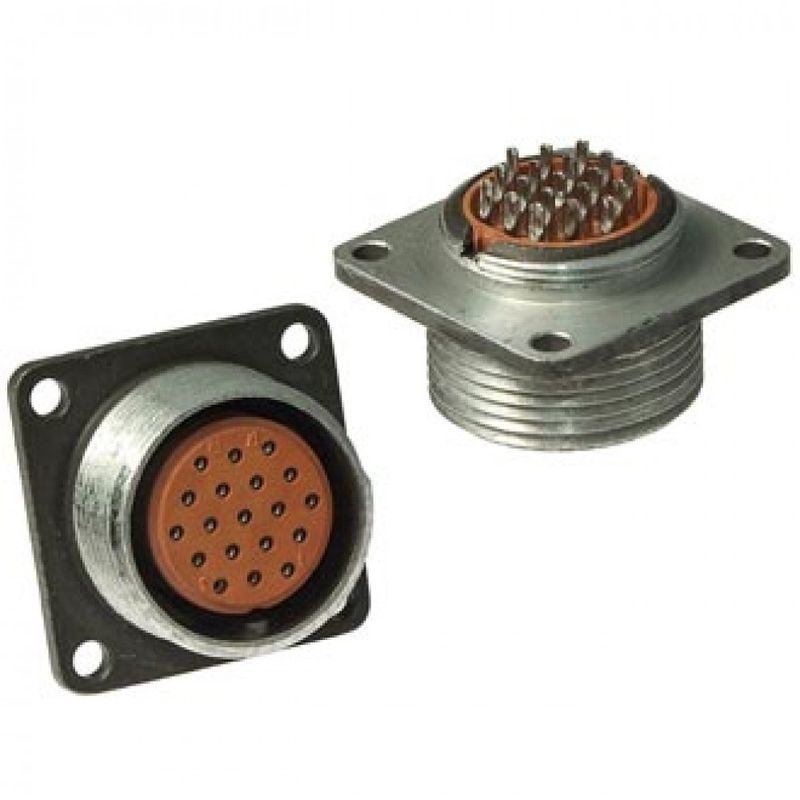

2РМТ24Б19Г1В1В представляет собой цилиндрический низкочастотный негерметичный соединитель тропикоустойчивого исполнения, выполненный в виде приборной (блочной) розетки.

Основные характеристики

Это 19-контактная розетка серии 2РМТ с посадочным диаметром корпуса 24 мм, без патрубка, предназначенная для внутреннего объемного монтажа. Контакты диаметром 1,0 мм имеют серебряное покрытие (индекс "Г1В"), рассчитаны на ток до 5 А на контакт (общий до 80 А) и напряжение до 560 В переменного или постоянного тока частотой до 3 МГц.

Расшифровка обозначения

• 2РМТ — тип соединителя (негерметичный тропикоустойчивый).

• 24 — условный размер корпуса.

• Б — блочный (приборный) вид корпуса.

• 19 — количество контактов.

• Г1 — сочетание контактов по диаметрам (все 1 мм).

• В1 — теплостойкость до 100°С.

• В — всеклиматическое исполнение.

Условия эксплуатации

Работает при температурах от -60°C до +100°C (с учетом перегрева контактов до +180°C), устойчив к вибрации (1–5000 Гц, до 490 м/с²), ударам (до 5000 м/с² одиночные) и линейным нагрузкам (2000 м/с²). Сопротивление контакта не более 0,005 Ом, изоляции — не менее 5000 МОм; ресурс — 1000 часов наработки, 500 сочленений-расчленений.

Применение

Используется для соединения и разъединения электрических цепей в электро- и радиоаппаратуре общего и специального назначения, включая резьбовую фиксацию.
