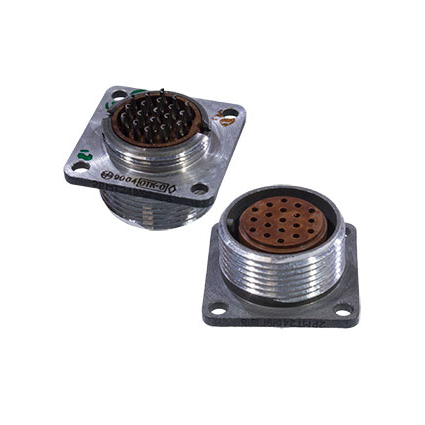

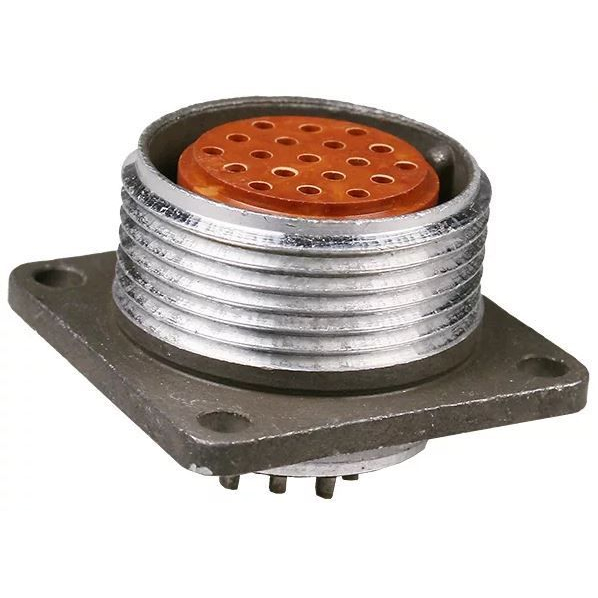

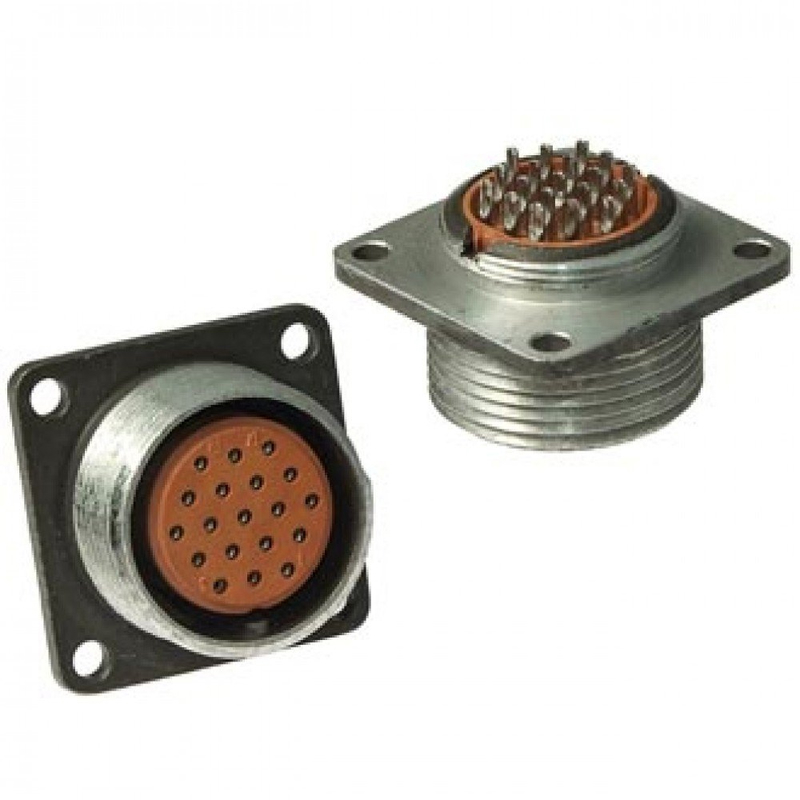

2РМТ24Б19Г1В1В: приборная розетка для многоконтактных соединений

2РМТ24Б19Г1В1В — низкочастотный цилиндрический электрический соединитель серии 2РМТ, выполненный в виде приборной (блочной) розетки. Разъём рассчитан на надёжную коммутацию 19 электрических цепей в аппаратуре постоянного и переменного тока, включая цепи с частотой до 3 МГц.

Назначение разъёма

Разъём 2РМТ24Б19Г1В1В применяется для внутреннего объёмного монтажа в радиоэлектронной, измерительной, промышленной и специальной аппаратуре. Блочное исполнение предполагает установку корпуса на панель, стенку корпуса либо шасси оборудования.

Серия 2РМТ относится к негерметичным тропикоустойчивым соединителям. Конструкция рассчитана на эксплуатацию в условиях, где важны механическая прочность, устойчивость к вибрациям, повторяемость соединения и компактное размещение большого числа цепей в одном интерфейсе.

Расшифровка обозначения

Маркировка 2РМТ24Б19Г1В1В указывает на ключевые конструктивные признаки изделия:

Разъём оснащён 19 извлекаемыми гнездовыми контактами диаметром 1,0 мм. Серебряное покрытие контактных поверхностей способствует снижению переходного сопротивления и поддержанию стабильного электрического контакта при многократных соединениях.

Основные характеристики

Для 2РМТ24Б19Г1В1В характерны следующие параметры:

• Количество контактов — 19.

• Тип корпуса — приборная блочная розетка.

• Посадочный диаметр — 24 мм.

• Диаметр контактов — 1,0 мм.

• Максимальное рабочее напряжение — до 560 В.

• Максимальная нагрузка на один контакт — до 5 А.

• Суммарная токовая нагрузка на соединитель — до 80 А.

• Сопротивление электрического контакта — не более 5 мОм.

• Сопротивление изоляции в нормальных условиях — не менее 1000 МОм.

• Допустимая температура окружающей среды — от −60 до +100 °C.

• Теплостойкость — до +100 °C.

• Число циклов сочленения и расчленения — до 500.

• Масса — не более 30 г.

Следует учитывать, что фактические нормируемые характеристики следует подтверждать по документации на конкретную партию и техническим условиям изготовителя:
