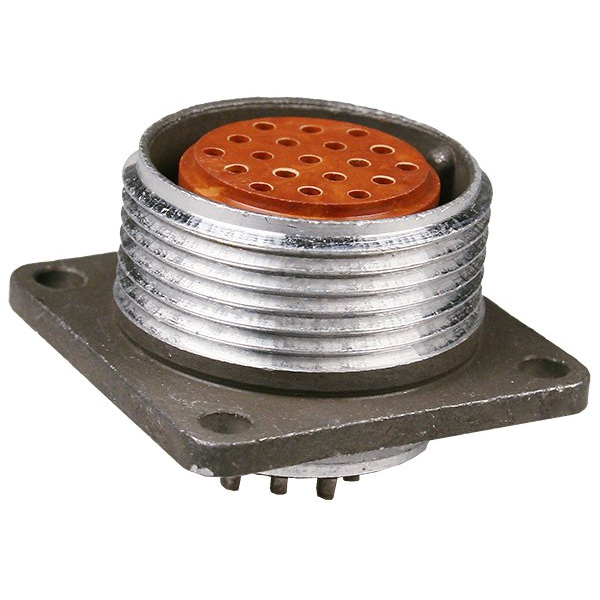

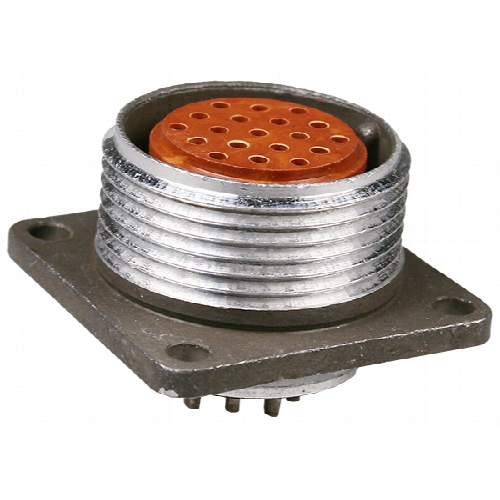

2РМТ24Б19Г1А1В — блочная розетка для надёжных электрических соединений

2РМТ24Б19Г1А1В — цилиндрический низкочастотный электрический соединитель серии 2РМТ, выполненный в виде приборной (блочной) розетки. Разъём предназначен для разъёмного соединения цепей постоянного и переменного тока в составе электрооборудования, аппаратуры управления, измерительных комплексов, систем связи и другой специальной техники.

Конструкция с резьбовой фиксацией обеспечивает устойчивое сочленение с ответной вилкой, а всеклиматическое исполнение позволяет применять соединитель в оборудовании, рассчитанном на эксплуатацию в широком диапазоне внешних воздействий.

Расшифровка обозначения

Маркировка 2РМТ24Б19Г1А1В содержит основные конструктивные признаки изделия:

Таким образом, 2РМТ24Б19Г1А1В представляет собой 19-контактную блочную розетку с золотым покрытием контактной группы, рассчитанную на установку непосредственно на корпус прибора, блока или панели.

Технические характеристики 2РМТ24Б19Г1А1В

Соединитель относится к негерметичным разъёмам и применяется во внутренних электрических соединениях аппаратуры. Основные параметры зависят от конкретного типономинала и технических условий изготовления, однако для исполнения 2РМТ24Б19Г1А1В указываются следующие характеристики:

• Количество контактов — 19.

• Тип корпуса — приборный, блочный.

• Посадочный размер корпуса — 24.

• Тип соединения — резьбовое.

• Покрытие контактов — золото.

• Монтаж контактов — пайка.

• Рабочее напряжение — до 560 В.

• Максимальный ток на одиночный контакт — до 5 А.

• Допустимая суммарная токовая нагрузка — до 80 А.

• Переходное сопротивление контакта — не более 0,005 Ом.

• Сопротивление изоляции при нормальных климатических условиях — не менее 5000 МОм.

• Ёмкость между контактами — не более 6 пФ.

• Рабочий температурный диапазон — от −60 до +100 °C.

• Ресурс сочленений и расчленений — до 500 циклов.

Особенности конструкции

Розетка 2РМТ24Б19Г1А1В входит в семейство разъёмов, состоящих из вилки и розетки. Блочное исполнение предназначено для неподвижной установки на панели или корпусе оборудования, в то время как ответная кабельная часть устанавливается на жгуте, кабеле или проводе.

К ключевым особенностям соединителя относятся:

• Резьбовое сочленение, снижающее риск самопроизвольного разъединения при вибрации и механических нагрузках.

• Золотое покрытие контактов, способствующее стабильному электрическому контакту и повышенной коррозионной стойкости контактной поверхности.

• Контактная группа на 19 позиций, удобная для многопроводных цепей питания, управления, контроля и передачи сигналов.

• Возможность применения с экранированными и неэкранированными кабелями — в зависимости от исполнения ответной кабельной части.

• Устойчивость к вибрациям, ударам, повышенной влажности и пониженному давлению в пределах норм, предусмотренных для серии.

Области применения

Разъём 2РМТ24Б19Г1А1В применяется там, где требуется надёжное многоконтактное соединение между блоками оборудования или между панелью прибора и кабельной линией. Типичные сферы использования:

• Системы автоматики и промышленного управления.

• Контрольно-измерительная аппаратура.

• Электронные и радиотехнические комплексы.

• Бортовое и специализированное оборудование.

• Испытательные стенды и измерительные комплексы.

• Аппаратура связи, телеметрии и передачи сигналов.

• Электрошкафы, распределительные блоки и панели управления.

При подборе ответной части важно сверять тип корпуса, число контактов, схему расположения контактных гнёзд, покрытие, климатическое исполнение и технические условия конкретной поставки. Для данной розетки в качестве совместимых ответных вилок указываются, в частности, исполнения 2РМ24К19Ш1А1 и 2РМ24К19Ш1В1 .

Итог

2РМТ24Б19Г1А1В — это 19-контактная приборная розетка серии 2РМТ для стабильного разъёмного подключения электрических цепей. Блочный корпус, резьбовая фиксация, золотое покрытие контактов, пайка при монтаже и всеклиматическое исполнение делают этот соединитель практичным решением для промышленной, измерительной и специализированной электроаппаратуры.
