Технические характеристики

2РМКУЭ7Г1В1

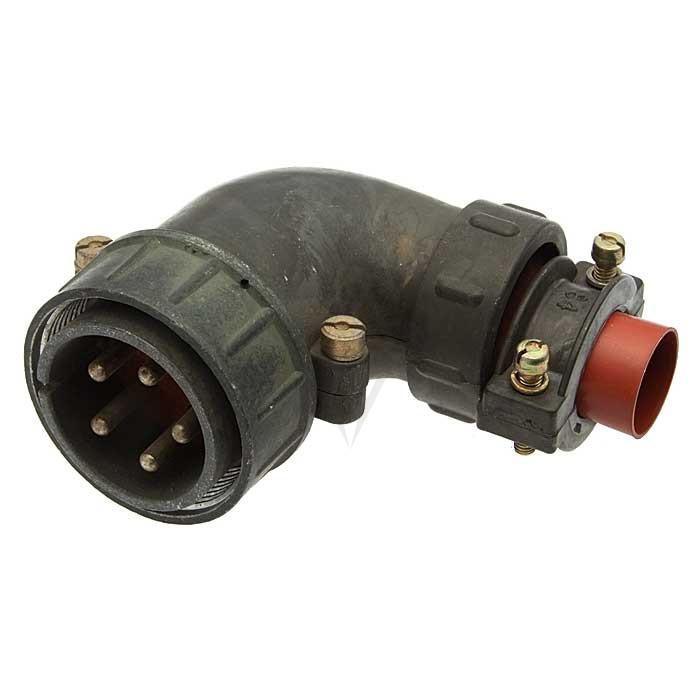

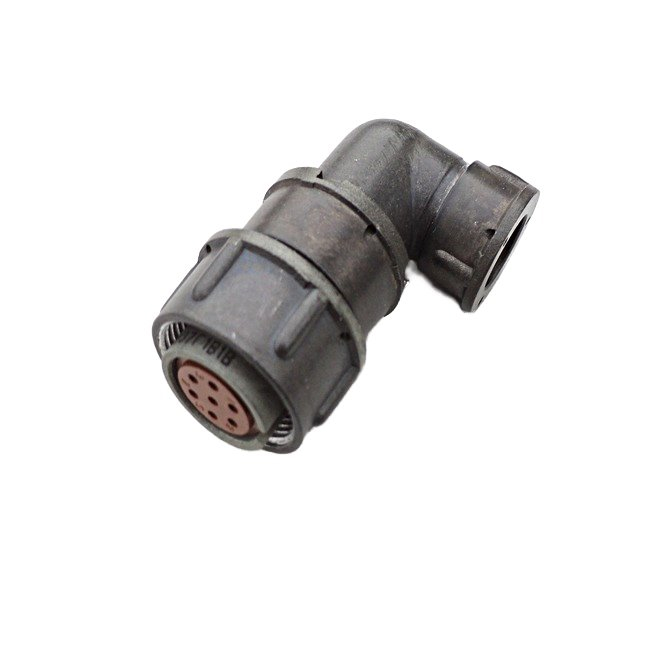

2РМ18КУЭ7Г1В1 (часто пишут «2РМКУЭ7Г1В1» по привычке) – это цилиндрический низкочастотный разъём серии 2РМ, кабельная розетка с угловым патрубком под экранированный кабель, рассчитанная для работы в цепях постоянного и переменного тока до 3 МГц.

Назначение и применение

Предназначен для коммутации цепей постоянного и переменного тока небольшой и средней мощности в аппаратуре общего и специального назначения.
Используется в измерительной технике, промышленной автоматике, военной и транспортной аппаратуре, там, где требуются надёжные виброустойчивые разъёмы.
Обеспечивает ручное разъёмное соединение кабеля с оборудованием, с возможностью экранирования линии связи.

Конструкция

Тип: цилиндрический, кабельная розетка (гнездовые контакты).
Корпус: алюминиевый сплав (серия 2РМ, обычно АЛ-11) с защитным покрытием.
Изолятор: пресс‑материал типа АГ‑4 или аналогичный, обеспечивает высокое сопротивление изоляции.
Патрубок: угловой, с гайкой под экранированный кабель (прижим экрана под обжимную гайку).

Электрические характеристики

Количество контактов: 7.
Диаметр контактов: около 1 мм.
Покрытие контактов: серебро, также возможны варианты с золотом/палладием в серии.
Рабочее напряжение: до 560 В (для исполнения 2РМ18КУЭ7Г1В1 указывается именно это значение).
Максимальный ток на один контакт: до 7 А (для данной размерной группы 18 мм и 7 контактов).
Максимальная суммарная токовая нагрузка: порядка 40 А.
Сопротивление контактов: не более 0,005 Ом.
Сопротивление изоляции: не менее 1000–5000 МОм (для конкретных TU по 2РМ18КУЭ7Г1В1 – 5000 МОм).
Емкость между контактами: не более 6 пФ.

Механика и надёжность

Посадочный диаметр корпуса серии 18: 18 мм.
Число сочленений/расчленений: не менее 500 циклов.
Минимальная наработка: не менее 5000 ч.
Срок сохраняемости: 15–25 лет в зависимости от ТУ.
Устойчив к вибрации 1–5000 Гц с ускорением до 490 м/с², к многократным ударам до 1000 м/с² и одиночным до 5000 м/с² (типовые требования для 2РМ).

Климатическое исполнение и условия эксплуатации

Климатическое исполнение: УХЛ2.1 по ГОСТ 15150‑69 (умеренный и холодный климат, категория размещения 2.1 – аппаратура на открытом воздухе или в неотапливаемых помещениях с защитой от прямых осадков).
Диапазон рабочих температур: от −60 °C до +100 °C.
Разъём рассчитан на работу во влажном тепле, при воздействии конденсата, инея, соляного тумана и солнечного излучения (типовые условия для серии 2РМ).

Краткое резюме по маркировке 2РМ18КУЭ7Г1В1

Описание

Назначение разъёма 2РМКУЭ7Г1В1

2РМКУЭ7Г1В1 — цилиндрический низкочастотный разъём серии 2РМ, представляющий собой кабельную розетку с угловым патрубком под экранированный кабель. Изделие предназначено для коммутации цепей постоянного и переменного тока небольшой и средней мощности в аппаратуре общего и специального назначения. Разъём рассчитан на работу в цепях с частотой до 3 МГц.

Основное назначение — ручное разъёмное соединение кабеля с оборудованием с возможностью экранирования линии связи. Такое исполнение востребовано там, где требуется надёжная виброустойчивая коммутация: в измерительной технике, промышленной автоматике, военной и транспортной аппаратуре.

Конструктивные особенности

Разъём выполнен в цилиндрическом корпусе из алюминиевого сплава (серия 2РМ, обычно АЛ-11) с защитным покрытием. В качестве изолятора применён пресс-материал типа АГ-4 или аналогичный, обеспечивающий высокое сопротивление изоляции. Контактная группа — гнездовая, что соответствует исполнению кабельной розетки.

Угловой патрубок оснащён гайкой под экранированный кабель: экран прижимается под обжимную гайку, что обеспечивает надёжное заземление оплётки и защиту линии связи от помех. Посадочный диаметр корпуса размерной группы 18 составляет 18 мм.

Ключевые параметры конструкции:

тип — цилиндрический, кабельная розетка с гнездовыми контактами;
корпус — алюминиевый сплав с защитным покрытием;
изолятор — пресс-материал типа АГ-4 или аналогичный;
патрубок — угловой, с гайкой под экранированный кабель;
количество контактов — 7;
диаметр контактов — около 1 мм;
покрытие контактов — серебро, возможны варианты с золотом или палладием в серии.

Электрические характеристики

Разъём рассчитан на рабочее напряжение до 560 В. Максимальный ток на один контакт достигает 7 А для данной размерной группы 18 мм с семью контактами; максимальная суммарная токовая нагрузка составляет порядка 40 А.

Сопротивление контактов — не более 0,005 Ом. Сопротивление изоляции — не менее 1000–5000 МОм; для конкретных технических условий по исполнению 2РМ18КУЭ7Г1В1 указывается значение 5000 МОм. Емкость между контактами — не более 6 пФ.

Механическая надёжность и ресурс

Изделие выдерживает не менее 500 циклов сочленений и расчленений. Минимальная наработка составляет не менее 5000 часов. Срок сохраняемости — от 15 до 25 лет в зависимости от технических условий.

Разъём устойчив к воздействию вибрации в диапазоне от 1 до 5000 Гц с ускорением до 490 метров на секунду в квадрате, к многократным ударам до 1000 метров на секунду в квадрате и одиночным ударам до 5000 метров на секунду в квадрате — это типовые требования для серии 2РМ.

Условия эксплуатации

Климатическое исполнение — УХЛ2.1 по ГОСТ 15150-69, что соответствует умеренному и холодному климату с категорией размещения 2.1: работа на открытом воздухе или в неотапливаемых помещениях с защитой от прямых осадков.

Диапазон рабочих температур — от минус 60 градусов Цельсия до плюс 100 градусов Цельсия. Разъём рассчитан на работу во влажном тепле, при воздействии конденсата, инея, соляного тумана и солнечного излучения, что типично для серии 2РМ.

Применение

Благодаря сочетанию виброустойчивости, широкого температурного диапазона и возможности экранирования, разъём 2РМКУЭ7Г1В1 применяется в измерительной технике, промышленной автоматике, военной и транспортной аппаратуре. Он обеспечивает надёжное разъёмное соединение кабеля с оборудованием в условиях повышенных механических и климатических нагрузок.
