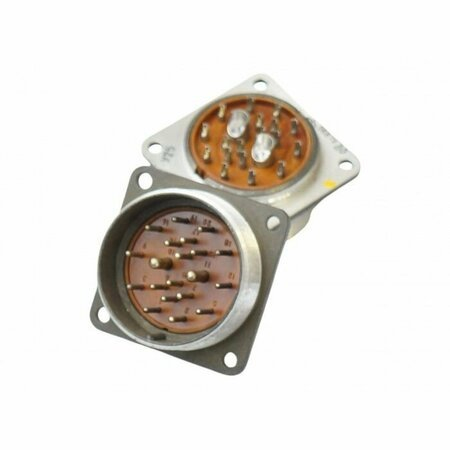

2РМГПД 36Б20Ш6Е2

2РМГПД36Б20Ш6Е2 — это герметичный цилиндрический приборный (блочный) соединитель серии 2РМГ (вариант 2РМГПД) с корпусом размерного ряда 36 и 20 контактами; предназначен для надежного соединения электрических цепей постоянного, переменного (до ~3 МГц) и импульсного тока в условиях, требующих высокой герметичности и механической прочности.

Назначение и область применения

• Применяется для соединения кабельных и приборных цепей в авиа‑ и радиоэлектронной аппаратуре, в бортовой и стационарной технике, где нужны герметичные и виброустойчивые соединения.

• Подходит для эксплуатации в умеренном и холодном климате (климатическое исполнение УХЛ) и для внутреннего монтажа по соответствующим техническим условиям.

Конструкция и компоновка

• Тип корпуса: цилиндрический герметичный блочный (вилка) с резьбовым сочленением, поляризация корпуса — одношпоночная.

• Условный размер корпуса: 36 (обозначает габаритный класс разъёма), число контактов — 20.

• Обозначение содержит: 2РМГ/2РМГП/2РМГД/2РМГПД — серия герметичных приборных разъёмов; «36» — размер корпуса; «Б20» — 20 контактов; остальные буквы/цифры – варианты исполнения (см. паспорт).

Электрические и эксплуатационные характеристики

• Рабочее допустимое напряжение до ~700 В (амплитудное значение).

• Рабочий ток на контакт в зависимости от сечения контактов примерно в диапазоне 4–20 А (в зависимости от типа и диаметра контактных вставок).

• Сопротивление изоляции в нормальных климатических условиях — не менее ~5000 МОм (для серии 2РМГ/2РМГД типичное значение).

• Диаметры контактных частей типично 1; 1,5; 2; 3 мм с соответствующими контактными сопротивлениями (примерно 15; 10; 5; 3 мОм).

Механическая стойкость и устойчивость к воздействиям

• Разъёмы рассчитаны на вибрацию (широкий диапазон частот), ударные нагрузки и фронтальные толчки высокой кратковременной перегрузки; выдерживают значительные ускорения (приводятся в технической документации конкретные величины до сотен g).

• Ресурс циклов соединения/разъединения типично ограничен техническими условиями (например, около 500 циклов для контактных соединений).

Материалы, исполнение и компоновка кабеля

• Выпускаются с прямым патрубком для подключения экранированного или неэкранированного кабеля либо без патрубка (в зависимости от исполнения).

• Цвет изолятора чаще черный; резьба накидной гайки и габаритные размеры оговариваются в паспорте изделия.

Документация и стандарты

• Изготавливаются по техническим условиям, указанным в маркировке (например, ГЕО.364.140ТУ и сопряжённые ТУ на розетки). Для точных размеров, схемы контактных расположений и детальных допусков см. паспорт и техусловия производителя.

Пример использования (иллюстрация)

• Типичный сценарий: блочная вилка 2РМГД36Б20Ш6Е2 устанавливается на приборную панель; к ней подводится кабель через патрубок, при этом разъём скручивается с соответствующей розеткой с резьбовым соединением, обеспечивая герметичность и надежный контакт при вибрации.
