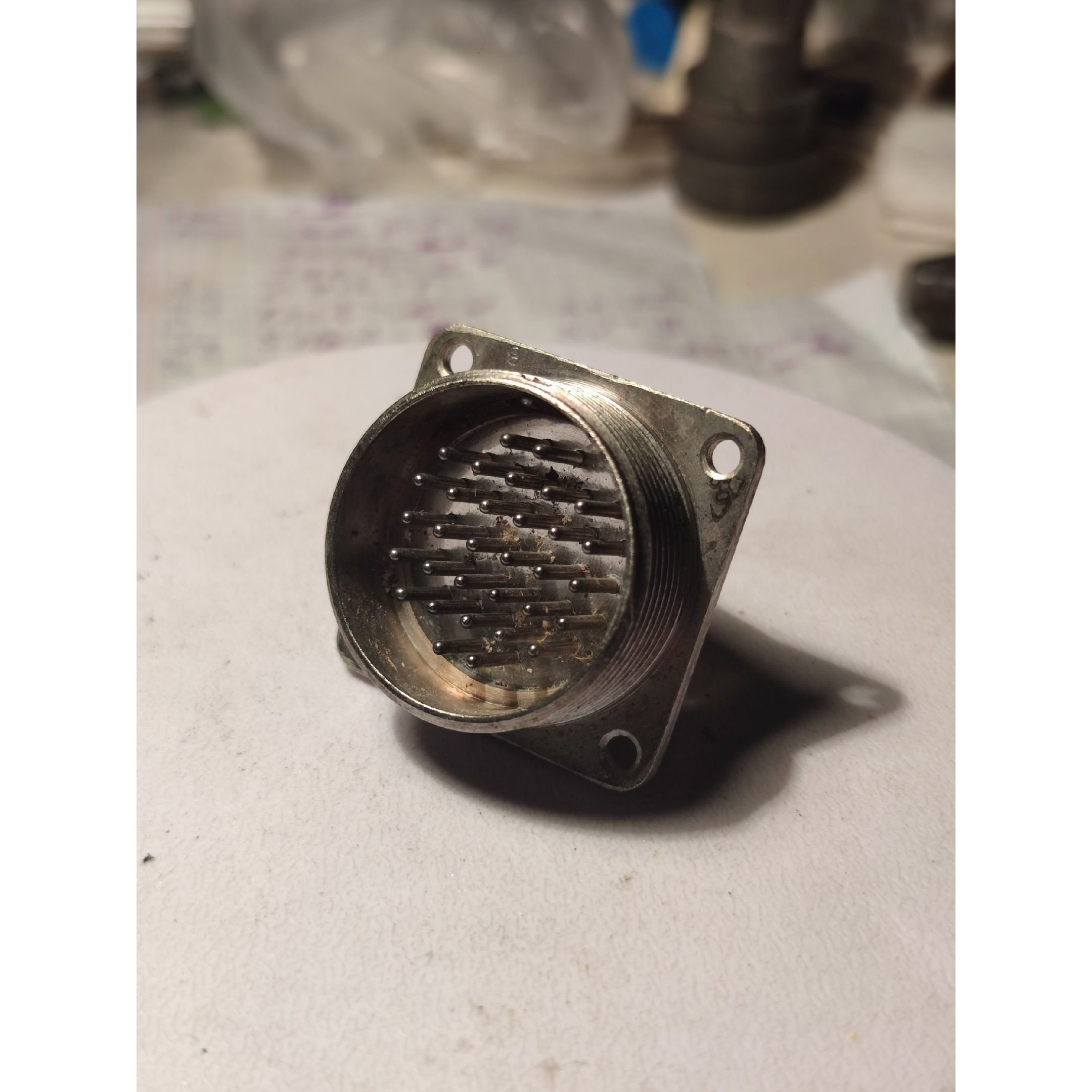

2РМГД33Б32Ш5Е2

Коротко: 2РМГД33Б32Ш5Е2 — это герметичный цилиндрический приборный разъём (вилка блочная) серии 2РМГД на 32 контакта, рассчитанный для внутреннего монтажа в тяжёлых климато‑ и виброусловиях.

Назначение и совместимость

• Предназначен для работы в цепях постоянного, переменного (до нескольких МГц) и импульсного тока; сочленяется с соответствующими розетками серии 2РМДТ/2РМТ по ТУ.

• Выпускается в блочной (приборной) конструкции — «вилка блочная», без кожуха или с патрубком для кабеля в зависимости от исполнения.

Конструкция и материалы

• Корпус — блочный стальной, вставка (изолятор) — стекло- или фарфоро-подобный материал; цвет — стальной.

• Контакты — штырьевые; покрытие контактов в обозначении «Е» означает никелевое (химникель) покрытие.

Габариты и механика

• Условный диаметр корпуса/посадочного места — 33 (обозначение 33 в маркировке).

• Размеры и параметры фланца/резьбы: например, шаг накидной гайки M36×1,5; габариты корпуса примерно 40×40×25–40×40×26,5 мм в разных описаниях.

• Сочленение резьбовое, поляризация корпуса — одношпоночная; ресурс сочленений — сотни циклов (приводятся значения 500—500 циклов и более в спецификациях).

Электрические параметры

• Количество контактов — 32.promelec+1

• Номинальное (максимальное) рабочее напряжение около 560–700 В (в разных источниках указывается примерно 560 В амплитудное или до 700 В).

• Рабочий ток на контакт обычно порядка 4–5 А (в ряде описаний указано 5 А на контакт) и суммарный ток на разъём в спецификациях — десятки ампер (в некоторых источниках указывается до ~133 А на разъём или диапазон 4–20 А в зависимости от контакта).

• Сопротивление контакта: для контактов Ø1,5 мм ≈ 10 mΩ (для других диаметров — см. таблицы: ∅1,0 мм — 15 mΩ; ∅2,0 мм — 5 mΩ; ∅3,0 мм — 3 mΩ).

• Сопротивление изоляции — порядка 5000 MΩ в нормальных климатических условиях.

Климатические и механические характеристики

• Интервал рабочих температур примерно от −60 до +200 °C (в ряде описаний номинальная теплостойкость до +200 °C).

• Герметичность обеспечена (указано как «герметичный» или «высокогерметичный»).

• Устойчивость к вибрации и ударам: характеристики ударов/ускорений и допустимые механические нагрузки приведены в спецификациях (встречаются значения линейных и импульсных ускорений, ударов и многократных воздействий).

Надёжность и срок службы

• Ресурс механических циклов в источниках варьируется: 500 циклов (в одном описании 500) и минимальная наработка/наработка при максимальной температуре до 1000–1500 ч в других спецификациях; срок хранения/гарантийный срок — десятки лет (приводятся 15–25 лет в разных описаниях).

Примеры применения

• Применяется в приборостроении, в аппаратуре с требованием герметичности и повышенной вибро- и термостойкости, в системах с импульсными нагрузками и в климатах с широким диапазоном температур.

Примечание по маркировке (расшифровка)

• 2РМГД — серия цилиндрических приборных герметичных разъёмов;

• 33 — условный диаметр корпуса;

• Б — блочный (приборный) корпус;

• 32 — число контактов;
