2РМГ39Б45Ш2Е2Б

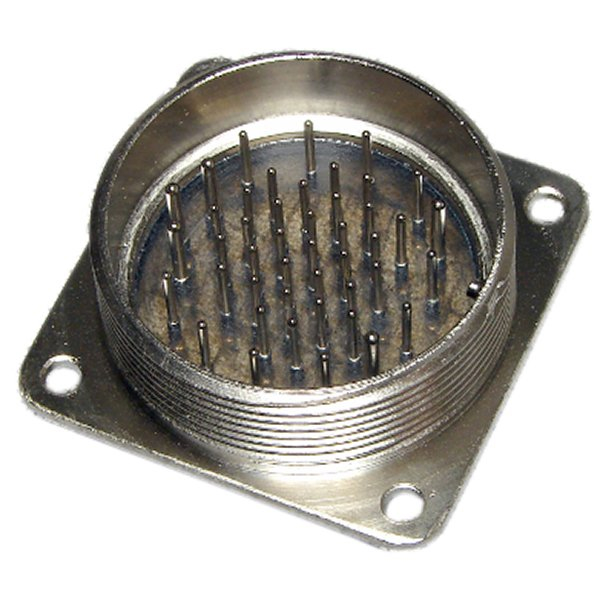

2РМГ39Б45Ш2Е2Б — это герметичный цилиндрический электрический соединитель типа вилка, предназначенный для работы в цепях постоянного, переменного и импульсного тока. Он используется в радиоэлектронной аппаратуре для соединения и разъединения электрических цепей, обычно с резьбовой фиксацией сочлененного положения.

Основные особенности

• Серия: 2РМГ.

• Условный размер корпуса: 39.

• Количество контактов: 45.

• Тип: блочная вилка.

• Сочленение: резьбовое.

• Герметичность: да.

Конструкция

Корпус у него металлический, а изолятор выполнен из стекла; контакты покрыты химическим никелем.
Модель выпускается без патрубка, а в ряде исполнений — с прямым патрубком для монтажа экранированным или неэкранированным кабелем.
Для этого исполнения также характерна одношпоночная поляризация корпусов, чтобы исключить неправильное соединение.

Электрические и рабочие параметры

Для этой модели указывают рабочее напряжение до 560–700 В в зависимости от группы контактов, токовую нагрузку до 3 А для контактов Ø1,0 мм и до 6 А для контактов Ø1,5 мм.
Сопротивление изоляции в нормальных условиях — не менее 5000 МОм, что говорит о хорошем изоляционном запасе.
Диапазон рабочих температур широкий: от -60 до +200 °C.

Где применяется

Такой соединитель ставят в узлах и блоках аппаратуры, где нужна надежная и герметичная передача сигналов или питания в сложных условиях эксплуатации.
Он подходит для промышленной и специальной электроники, где важны вибростойкость, герметичность и стабильный контакт.
