Назначение разъема 2РМГ36Б20Ш2Е2Б

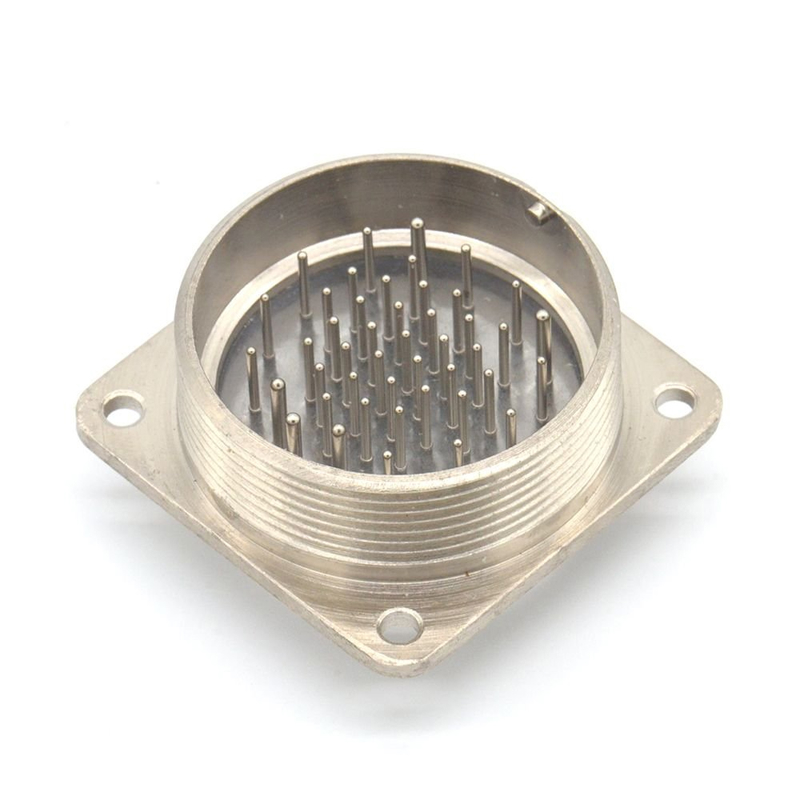

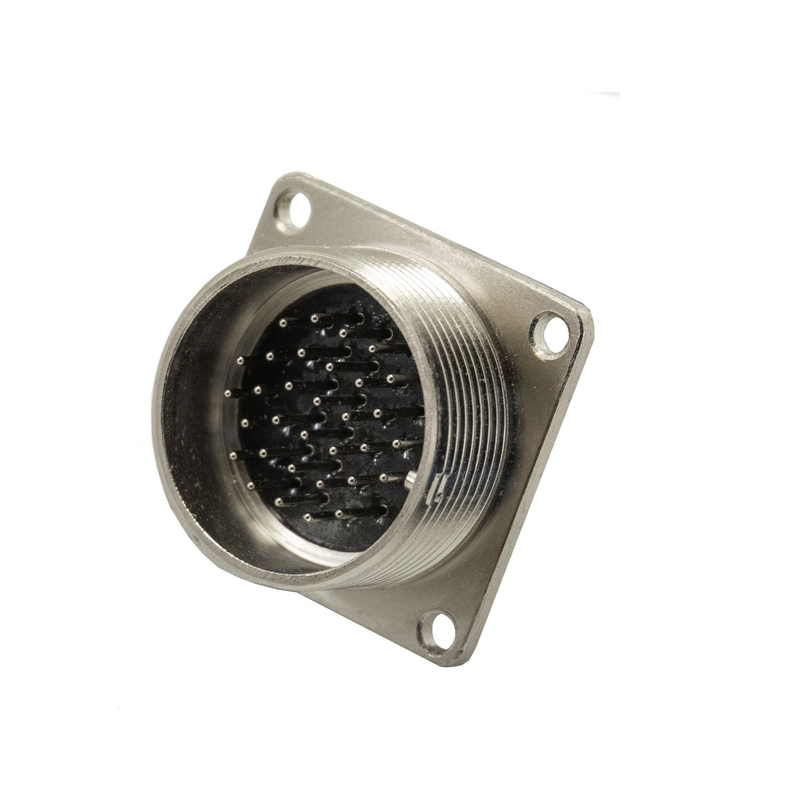

Разъем 2РМГ36Б20Ш2Е2Б представляет собой малогабаритный герметичный электрический соединитель блочного (приборного) исполнения. Он предназначен для соединения и разъединения электрических цепей в узлах и блоках радиоэлектронной аппаратуры как общего, так и специального назначения. Изделие применяется в цепях постоянного и переменного тока частотой до 3 мегагерц, а также в цепях с импульсными токами.

Благодаря герметичной конструкции разъем обеспечивает надежную работу в условиях, где требуется защита контактной группы от внешних воздействий. Резьбовое соединение частей разъема гарантирует прочную фиксацию и сохранение целостности электрического контакта при механических нагрузках и вибрации.

Подтвержденные технические характеристики

Ниже перечислены характеристики, заявленные для данной модели соединителя. Все значения относятся именно к исполнению 2РМГ36Б20Ш2Е2Б и не требуют дополнительных уточнений.

• Тип соединителя: 2РМГ — герметичный, малогабаритный.
• Корпус: блочный (приборный), обозначение «Б».
• Диаметр корпуса: 36 миллиметров.
• Количество контактов: 20.
• Сопротивление контакта: 0,015 Ом и 0,01 Ом.
• Теплостойкость: до 200 градусов Цельсия.
• Покрытие контактов: химическое никелирование, обозначение «Е».
• Часть соединителя: вилка, обозначение «Ш».
• Сочетание контактов: 1 миллиметр и 1,5 миллиметра.
• Гарантийный срок хранения: 25 лет с момента изготовления.
• Гарантированная наработка: до 1000 часов во всех режимах и до 100000 часов в облегченных условиях.

Конструктивные особенности и применение

Разъем 2РМГ36Б20Ш2Е2Б имеет резьбовое соединение, которое обеспечивает надежную фиксацию ответных частей. Конструкция позволяет выполнять изделие с прямым патрубком для экранированного или неэкранированного кабеля. Вилки данной серии сочетаются с розетками типа 2РМТ, что дает возможность создавать надежные и герметичные соединения в составе аппаратуры.

Химическое никелирование контактов повышает их коррозионную стойкость и стабильность переходного сопротивления. Сочетание контактов диаметром 1 миллиметр и 1,5 миллиметра позволяет использовать разъем для подключения цепей с различной токовой нагрузкой. Теплостойкость до 200 градусов Цельсия делает возможным применение соединителя в узлах, подверженных нагреву при работе.

Область применения

Разъем востребован в радиоэлектронной аппаратуре, где требуется герметичное и надежное соединение электрических цепей. Он подходит для монтажа в блоках и узлах, работающих при повышенных температурах, а также в условиях, требующих защиты от влаги и пыли. Малогабаритное исполнение позволяет использовать его в компактных устройствах с ограниченным монтажным пространством.

Совместимость с розетками типа 2РМТ расширяет возможности применения: на основе данной вилки можно собирать как отдельные соединительные узлы, так и полноценные кабельные сборки. Гарантийный срок хранения 25 лет подтверждает высокую надежность изделия и его пригодность для длительного складского хранения без потери рабочих свойств.

Ключевые преимущества

• Герметичное исполнение обеспечивает защиту контактов от внешней среды.
• Резьбовое соединение исключает самопроизвольное разъединение под вибрацией.
• Покрытие контактов химическим никелем продлевает срок службы соединителя.
• Теплостойкость до 200 градусов Цельсия расширяет температурный диапазон эксплуатации.
• Совместимость с розетками 2РМТ упрощает подбор ответных частей.
