Назначение разъёма

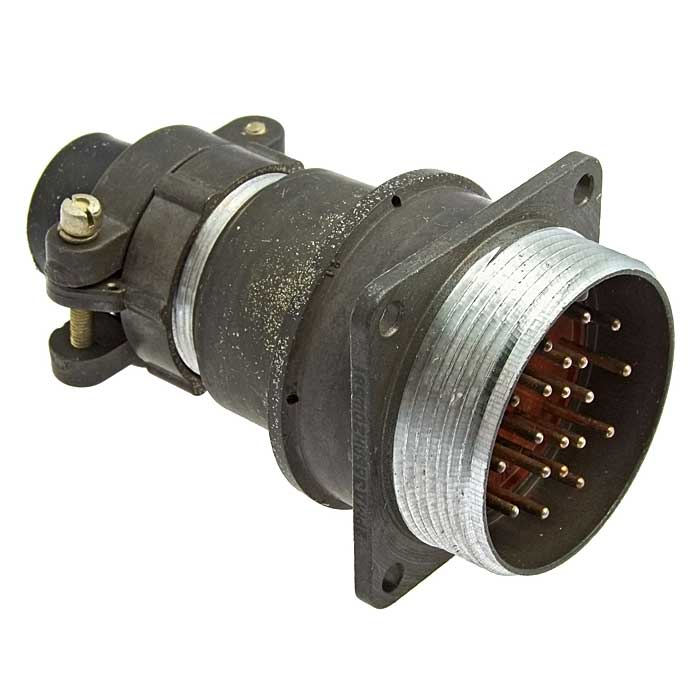

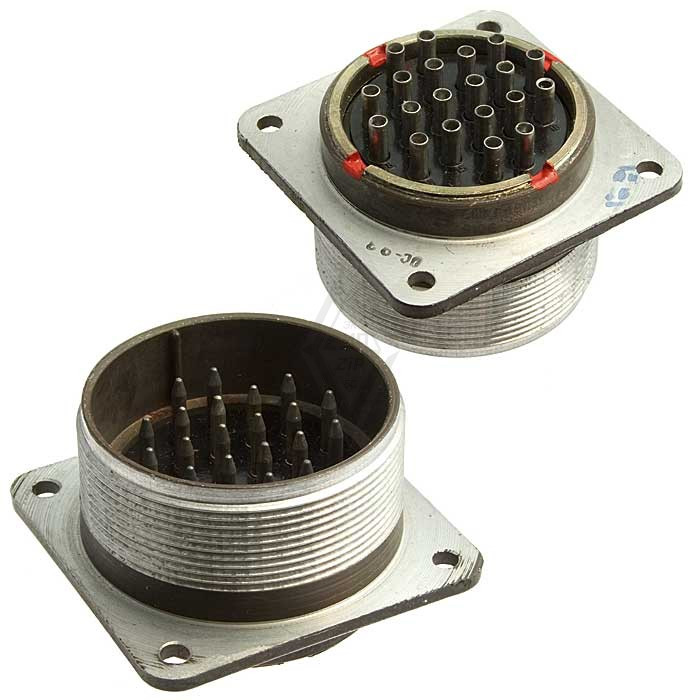

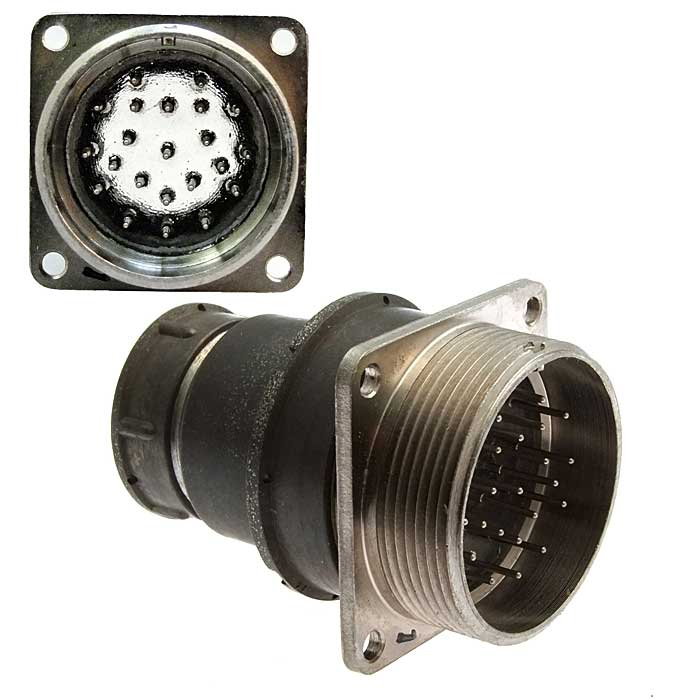

Обозначение 2РМГ36БПН20Ш2Е2 Атлант «ОТК» относится к типу электрического разъёма — вилки или розетки радиочастотного либо силового соединения. Это не бытовая техника и не комплектующие для холодильников марки Атлант, несмотря на совпадение в наименовании производителя.

Разъём предназначен для промышленного и специализированного оборудования: электроники, автоматики, контрольно-измерительных приборов, а также в отдельных случаях — для промышленных холодильных установок. Изделие применяется там, где требуется надёжное электрическое соединение с защитой от внешних воздействий.

Основное назначение — обеспечение стабильного контакта в силовых и сигнальных цепях при многократном соединении и разъединении в процессе эксплуатации.

Расшифровка и подтверждённые особенности

Маркировка 2РМГ36БПН20Ш2Е2 построена по отраслевой системе обозначений и содержит следующие сведения.

• 2РМГ — серия круглых электрических разъёмов, относящихся к конкретному конструктиву: герметичное исполнение с определённым типом контактных элементов и корпусом.
• 36 — приблизительно указывает на габаритный размер или диаметр корпуса разъёма.
• БПН20 — тип корпуса (панельная установка, без протечки) и количество контактов, равное 20.
• Ш2Е2 — конструкция штекера или вилки и тип контактной пары, вид контактного соединения.
• Атлант — производитель или поставщик, представительство под маркой «Атлант».
• «ОТК» — отметка о прохождении контроля качества.

Серия 2РМГ обычно выполняется герметичной, с защитой от пыли, влаги и механических нагрузок. Конструкция допускает многократное соединение и разъединение без потери рабочих свойств.

Применение и условия эксплуатации

Разъём востребован в составе промышленного оборудования, где предъявляются повышенные требования к надёжности соединения. К таким областям относятся электроника, автоматика, контрольно-измерительные приборы и промышленные холодильные установки.

Тип контактов, а также номинальные токи и напряжения зависят от конкретной модификации. При этом в серии 2РМ и 2РМГ разъёмы традиционно используются для силовых и сигнальных цепей одновременно.

1. Монтаж в панельном исполнении, что подтверждается обозначением БПН.
2. Эксплуатация в условиях повышенной запылённости и влажности благодаря герметичному конструктиву.
3. Многократная коммутация при проведении измерений, наладке и техническом обслуживании.

Подтверждённые характеристики

Из предоставленных данных достоверно известны следующие параметры изделия.

• Категория — 2РМГ36.
• Артикул — 1237.
• Количество контактов — 20.
• Приемка — «ОТК».
• Производитель — Атлант.

Более точная техническая спецификация — габаритные размеры, допустимые токи, схема расположения контактов, стандарты и гарантийные условия — в приведённых данных не указана. Для подбора аналога по ГОСТ или ТУ требуется уточнить, необходима именно вилка или розетка, а также конкретные параметры электрической цепи.
