Назначение соединителя 2РМГ36БПЭ22Ш1Е2

2РМГ36БПЭ22Ш1Е2 — это цилиндрический низкочастотный герметичный разъём отечественного производства из серии 2РМГ. Изделие предназначено для работы в электрических цепях постоянного тока, переменного тока с частотой до 3 МГц и импульсного тока. Разъём применяется там, где требуется герметичное соединение электрических цепей и устойчивость к воздействию температуры и внешней среды.

Конструкция соединителя обеспечивает резьбовую фиксацию сочленённых частей и одношпоночную поляризацию, что исключает неправильное подключение и самопроизвольное разъединение при вибрации. Герметичное исполнение позволяет использовать изделие в составе оборудования, к которому предъявляются повышенные требования по влагозащите и надёжности контакта.

Расшифровка обозначения

Маркировка 2РМГ36БПЭ22Ш1Е2 содержит полную информацию о конструктивных особенностях и электрических параметрах изделия. Ниже приведена расшифровка по позициям.

• 2РМГ — тип соединителя: герметичный, с резьбовой фиксацией и одношпоночной поляризацией.
• 36 — условный диаметр корпуса, составляющий 36 мм, то есть диаметр посадочного отверстия.
• Б — блочный (приборный) корпус.
• П — прямой патрубок.
• Э — гайка патрубка, предназначенная для экранированного кабеля.
• 22 — количество контактов, равное 22 штукам, диаметр каждого контакта 1 мм.
• Ш — вилка, то есть блочная часть соединителя.
• 1 — сочетание контактов диаметром 1 мм.
• Е2 — покрытие контактов никелем.

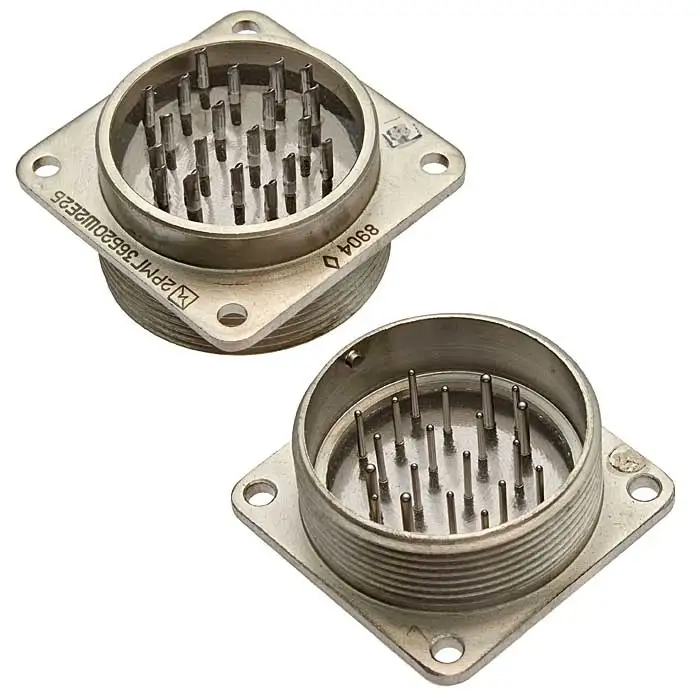

Таким образом, 2РМГ36БПЭ22Ш1Е2 представляет собой блочную вилку с 22 никелированными контактами диаметром 1 мм, корпусом условным диаметром 36 мм, прямым патрубком с гайкой под экранированный кабель и герметичным резьбовым соединением.

Подтверждённые технические особенности

Соединитель рассчитан на сопротивление контакта до 0,015 Ом. Теплостойкость изделия достигает 200 °C. Монтаж выполняется объёмной пайкой, что обеспечивает надёжное электрическое соединение проводников с контактами разъёма.

Разъём взаимосочленяется с кабельными розетками серий 2РМТ или 2РМДТ. Это позволяет использовать его в составе комплексных соединительных узлов, где одна часть устанавливается на приборе, а ответная — на кабеле. Герметичность и резьбовая фиксация делают соединение устойчивым к нагрузкам при эксплуатации.

Условия эксплуатации соответствуют категории УХЛ2.1 с диапазоном рабочих температур от минус 60 °C до плюс 100 °C и до плюс 200 °C в зависимости от режима. Срок службы изделия составляет до 25 лет, а наработка — не менее 1000 часов.

Применение

2РМГ36БПЭ22Ш1Е2 применяется в приборах электроники, радио- и контрольно-измерительной технике. Благодаря герметичному исполнению и широкому температурному диапазону разъём подходит для оборудования, работающего в сложных условиях, включая воздействие пониженных и повышенных температур.

Изделие востребовано в составе блоков и приборов, где требуется передача сигналов постоянного, переменного и импульсного тока, а также подключение экранированного кабеля через гайку патрубка. Сочетание 22 контактов диаметром 1 мм с никелевым покрытием обеспечивает стабильный контакт и коррозионную стойкость в течение всего срока службы.

Краткие характеристики

1. Тип: цилиндрический низкочастотный герметичный разъём серии 2РМГ.
2. Исполнение: блочная вилка, прямой патрубок, гайка под экранированный кабель.
3. Количество контактов: 22 штуки диаметром 1 мм.
4. Покрытие контактов: никель.
5. Сопротивление контакта: до 0,015 Ом.
6. Теплостойкость: до 200 °C.
7. Монтаж: объёмная пайка.
8. Сочленение: с кабельными розетками серий 2РМТ или 2РМДТ.
9. Условия эксплуатации: УХЛ2.1, от минус 60 °C до плюс 100 °C и до плюс 200 °C.
10. Срок службы: до 25 лет; наработка — не менее 1000 часов.

Артикул изделия — 1241. Категория — 2РМГ36. Производитель в предоставленных данных не указан.
