Назначение

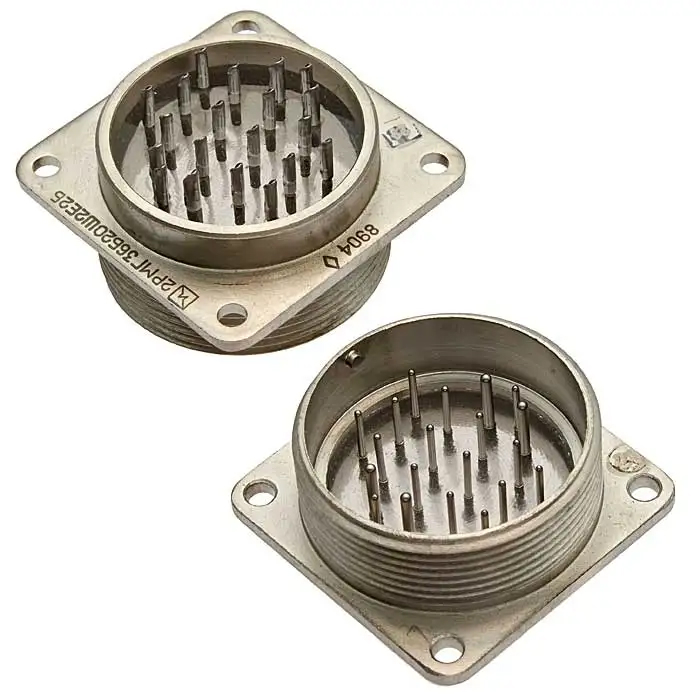

Соединитель 2РМГ36БПЭ22Ш1Е2 относится к категории 2РМГ36 и представляет собой малогабаритный герметичный электрический соединитель. Его основное назначение — соединение и разъединение электрических цепей постоянного, переменного тока частотой до 3 МГц, а также импульсного тока. Изделие предназначено для работы в составе электро-, радио- и контрольно-измерительных приборов. Конструкция выполнена герметичной и цилиндрической, что позволяет использовать соединитель в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения.

Подтверждённые особенности и технические характеристики

В предоставленных данных указаны следующие особенности и параметры соединителя 2РМГ36БПЭ22Ш1Е2:

• Тип соединителя: герметичный, цилиндрический.
• Корпус: блочный (приборный), диаметр 36 мм.
• Количество контактов: 22.
• Покрытие контактов: химическое никелирование.
• Теплостойкость: до +200 °С.
• Сопротивление контакта: не более 0,015 Ом.
• Вид патрубка: прямой, для экранированного кабеля.
• Сочленение: резьбовое, с одношпоночной поляризацией корпусов.
• Монтаж: внутренний, объёмный, с пайкой.
• Климатическое исполнение: УХЛ2.1 по ГОСТ 15150-69.

Перечисленные параметры определяют область применения и условия эксплуатации. Герметичное исполнение и стойкость к повышенной температуре до +200 °С делают соединитель пригодным для ответственных электрических соединений. Малое сопротивление контакта — не более 0,015 Ом — важно для стабильной передачи сигнала и питания в цепях постоянного, переменного и импульсного тока.

Применение и совместимость

Соединитель 2РМГ36БПЭ22Ш1Е2 применяется для соединения и разъединения электрических цепей в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения. Он сочленяется с кабельными розетками типа 2РМТ, выпускаемыми по техническим условиям ГЕ0.364.126ТУ. Монтаж выполняется внутренним объёмным способом с пайкой, а прямой патрубок предназначен для экранированного кабеля. Резьбовое сочленение с одношпоночной поляризацией корпусов обеспечивает надёжное механическое соединение и правильную ориентацию ответных частей.

Гарантийные условия

Для изделия установлены следующие гарантийные показатели:

• Гарантийный срок хранения: 25 лет со дня изготовления.
• Гарантийная наработка: 1000 часов во всех режимах и условиях, допускаемых техническими условиями.
• Гарантийная наработка в облегчённом режиме: 100000 часов.

Дополнительные сведения

Артикул товара — 1240. Категория — 2РМГ36. Производитель в предоставленных данных не указан. Сведения о комплектации, стране производства и сертификатах в исходных данных отсутствуют.
