Назначение разъёма

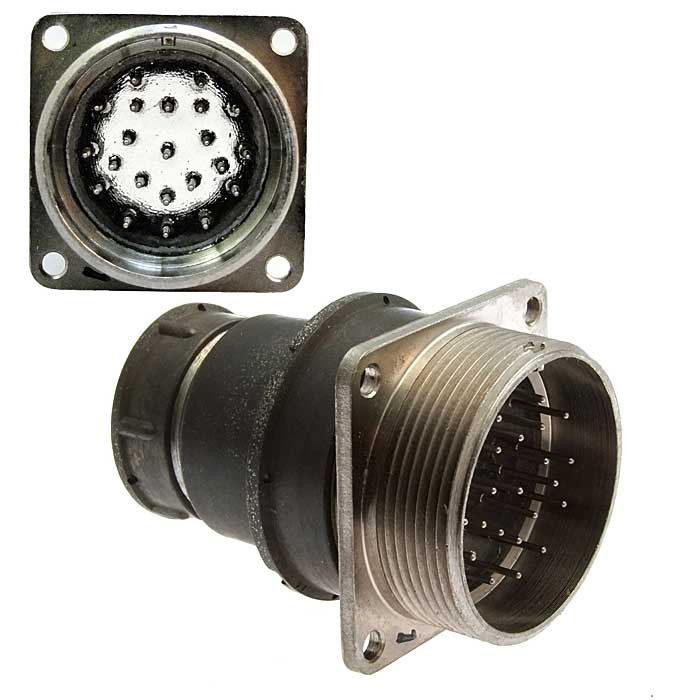

2РМГ36БПЭ20Ш2Е2 Атлант «ОТК» — электрический цилиндрический разъём серии 2РМ производства «Атлант». Изделие относится к ряду 2РМГ и 2РМГД, которые применяются в промышленной и военной электронике, включая условия повышенной вибрации и жёсткие климатические режимы эксплуатации. Разъём предназначен для коммутации сигнальных и силовых цепей в составе промышленных устройств, контрольно-измерительной аппаратуры, систем связи и аналогичного оборудования.

Маркировка «ОТК» в обозначении указывает на приёмку изделия службой технического контроля и его соответствие заводской спецификации. Это подтверждает, что разъём прошёл выходной контроль и допущен к применению в ответственных узлах.

Конструктивные особенности

Обозначение «2РМГ» описывает цилиндрический многоконтактный разъём с гайковым соединением: контакт подтягивается гайкой, что обеспечивает надёжную фиксацию сочленения. Исполнение «БПЭ» обычно подразумевает байонетное замыкание, повышенную виброустойчивость и экранирование сигнальных цепей.

Комбинация «20Ш2Е2» определяет количество и схему контактов: 20 штыревых контактов, вариант исполнения 2, схема контактов второго типа. Таким образом, разъём рассчитан на коммутацию 20 линий.

• Тип изделия: вилка (штепсельный разъём) цилиндрической формы.
• Серия: 2РМГ36, ряд 2РМГ и 2РМГД.
• Соединение: гайковое, с байонетным замыканием по исполнению БПЭ.
• Число контактов: 20 штыревых, схема второго типа.
• Покрытие контактов: химически-никелевое, обеспечивающее стабильное переходное сопротивление и стойкость к коррозии.
• Приёмка: «ОТК».
• Масса корпуса вилки: около 97 г.

Применение и условия эксплуатации

Разъёмы рассматриваемой серии востребованы там, где требуется устойчивость к вибрационным нагрузкам и воздействию внешней среды. Их устанавливают в промышленных устройствах, контрольно-измерительной аппаратуре, системах связи и аналогичном оборудовании. Байонетное замыкание и экранирование сигнальных цепей делают изделие пригодным для передачи слаботочных сигналов в условиях электромагнитных помех.

Изделие выпускается по отраслевым техническим условиям, в частности по бР0.364.103 ТУ для рассматриваемой серии. Эти условия регламентируют габаритные размеры, механическую прочность и электрические параметры разъёма, что подтверждает его пригодность для применения в ответственных системах.

Масса корпуса около 97 г делает вилку достаточно компактной и лёгкой для приборных решений, где важны вес и занимаемый объём. При монтаже следует учитывать схему контактов второго типа и число линий, равное 20, а также ориентироваться на гайковое соединение при фиксации ответной части.
