Назначение и общее описание

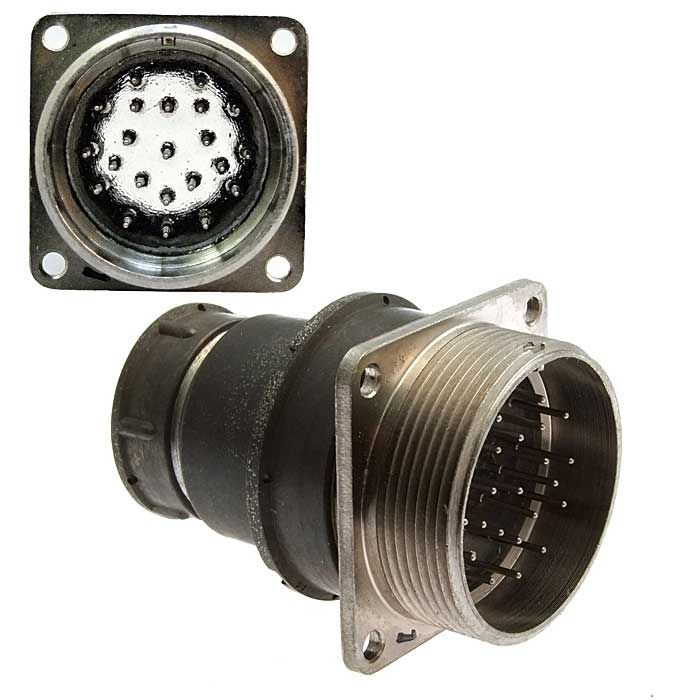

2РМГ36Б22Ш1Е2 «ОТК» — герметичная цилиндрическая вилка серии 2РМГ, предназначенная для соединения и разъединения электрических цепей в приборах и блоках аппаратуры. Изделие относится к низкочастотным соединителям и применяется в промышленной, военной и транспортной технике. Конструкция обеспечивает герметичность и надёжность контактных соединений при эксплуатации в сложных условиях.

Соединитель рассчитан на работу в цепях постоянного и переменного тока частотой до 3 МГц, а также в импульсных режимах. Такое сочетание параметров делает его пригодным для использования в составе ответственных электротехнических и радиотехнических узлов, где требуется стабильная передача сигнала и питающих напряжений.

Конструктивные особенности и технические характеристики

Тип соединителя — 2РМГ, герметичный, без длинных линий. Условный размер корпуса — 36, корпус блочный, без кожуха, исполнение Б. Количество контактов — 22, часть соединителя — вилка, обозначение Ш, сочетание контактов — 1. Металлический корпус и карболитовый изолятор обеспечивают механическую прочность и электрическую изоляцию.

Максимальное напряжение составляет не более 700 В. Сопротивление изоляции в нормальных условиях — не менее 5000 МОм. Контакты обычно имеют химическое никелевое покрытие. Масса соединителя — около 67 г. Техническое исполнение соответствует требованиям технических условий, например бР0.364.103 ТУ.

Рабочий диапазон температур — примерно от минус 60 до плюс 200 градусов Цельсия, класс теплоустойчивости 2. Допускается эксплуатация во влажных и агрессивных средах, при повышенных уровнях вибрации и ударов. Минимальная наработка составляет порядка 1000–1500 часов при температуре до 200 градусов Цельсия, допускается не менее 500 циклов сочленения и расчленения. Срок сохраняемости — до 25 лет при хранении в заданных условиях.

Применение

Область применения включает авионику, вычислительные системы, корабельное оборудование и аналогичную аппаратуру, где важны герметичность и надёжность контактов. Вилка востребована в составе блоков и приборов, работающих в условиях перепадов температур, влажности, вибраций и ударных нагрузок.

• Соединение и разъединение электрических цепей в приборах и блоках аппаратуры.
• Эксплуатация в цепях постоянного и переменного тока частотой до 3 МГц и в импульсных режимах.
• Применение в промышленной, военной и транспортной технике.
• Использование в авионике, вычислительных системах и корабельном оборудовании.
• Работа во влажных и агрессивных средах, при повышенных вибрации и ударах.

Приёмка и условия эксплуатации

Товар поставляется с приёмкой «ОТК», что подтверждает проведение контроля качества на предприятии-изготовителе. Соединитель предназначен для длительной эксплуатации в жёстких условиях и сохраняет рабочие характеристики в пределах указанных температур, нагрузок и сред.

При монтаже следует учитывать тип соединителя, размер корпуса 36, количество контактов 22 и исполнение вилки. Для обеспечения заявленных параметров необходимо соблюдать требования технических условий и условия хранения, при которых срок сохраняемости достигает 25 лет. Изделие не требует длинных линий и применяется в составе блочной аппаратуры.
