Назначение соединителя 2РМГ36Б22Ш1Е2

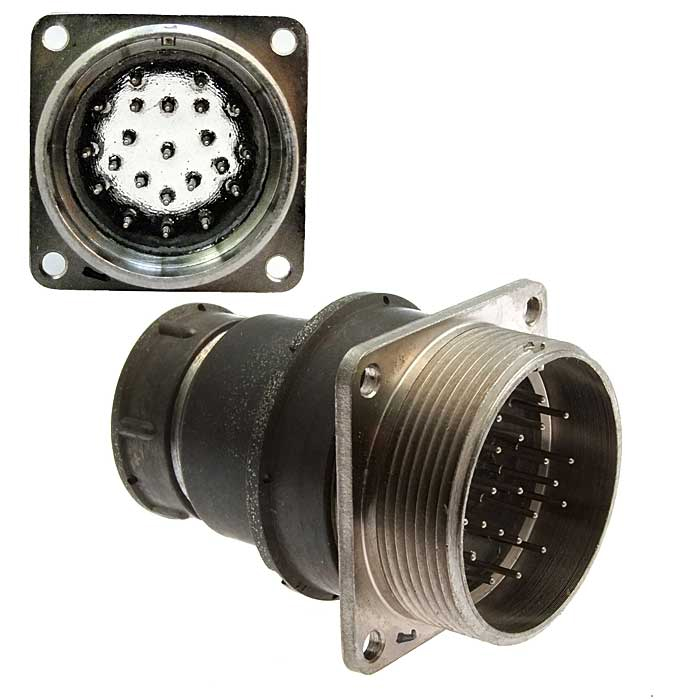

Соединитель 2РМГ36Б22Ш1Е2 представляет собой приборную низкочастотную цилиндрическую герметичную вилку. Изделие предназначено для работы в электрических цепях постоянного тока, переменного тока частотой до 3 МГц, а также импульсного тока. Основная функция соединителя — соединение и разъединение электрических цепей в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения.

Конструкция герметичного исполнения позволяет применять вилку в составе оборудования, к которому предъявляются повышенные требования по стойкости к воздействию внешней среды. Приборный (блочный) вид корпуса означает, что изделие монтируется непосредственно на корпусе блока или прибора, обеспечивая надёжный электрический интерфейс между внутренними цепями устройства и внешним кабелем.

Подтверждённые технические особенности

Ниже перечислены характеристики, указанные в описании изделия и подтверждённые техническими условиями производителя.

• Тип соединителя: герметичный цилиндрический.
• Климатическое исполнение: УХЛ2.1 по ГОСТ 15150-69.
• Условный размер корпуса: 36.
• Вид корпуса: блочный (приборный).
• Количество контактов: 22.
• Часть соединителя: вилка.
• Покрытие контактов: химическое никелирование.
• Способ монтажа: объёмный, пайкой.
• Сочленение: резьбовое с одношпоночной поляризацией корпуса.
• Теплостойкость: до плюс 200 градусов Цельсия.

Обозначение 2РМГ36Б22Ш1Е2 кодирует основные параметры изделия: серию 2РМГ, условный размер корпуса 36, блочное исполнение, 22 контакта и исполнение вилки. Резьбовое сочленение с одношпоночной поляризацией корпуса исключает неправильное подключение и обеспечивает механическую фиксацию стыка при эксплуатации в условиях вибрации и ударных нагрузок.

Область применения и совместимость

Соединители серии 2РМГ применяются для взаимодействия с кабельными розетками серии 2РМТ. Это определяет типовую схему использования: вилка 2РМГ36Б22Ш1Е2 устанавливается на прибор или блок, а ответная кабельная розетка серии 2РМТ обеспечивает подключение кабельной линии.

Изделия данной серии выпускаются в нескольких вариантах исполнения корпуса — с прямым патрубком для экранированного кабеля, с прямым патрубком для неэкранированного кабеля, а также без патрубка. Такое разнообразие позволяет подобрать соединитель под конкретные требования по экранированию и способу ввода кабеля в блок.

Благодаря герметичному исполнению и теплостойкости до плюс 200 градусов Цельсия вилка применима в радиоэлектронной аппаратуре общего и специального назначения, где требуется стабильная работа электрических цепей при повышенных температурах и воздействии неблагоприятных климатических факторов. Исполнение УХЛ2.1 по ГОСТ 15150-69 подтверждает пригодность изделия для эксплуатации в умеренном и холодном климате при размещении в помещениях, где колебания температуры и влажности существенно меньше, чем на открытом воздухе.

Технические условия и гарантийные показатели

Соединители соответствуют техническим условиям ГЕ0.364.140 ТУ и бР0.364.103 ТУ. Указанные нормативные документы регламентируют конструкцию, электрические параметры и условия эксплуатации изделий данной серии.

1. Гарантийный срок хранения: 25 лет.
2. Гарантийная наработка: 1000 часов во всех режимах.
3. Гарантийная наработка в облегчённом режиме: до 100000 часов.

Столь длительный гарантийный срок хранения в сочетании с высокой наработкой в облегчённом режиме характеризует изделие как рассчитанное на продолжительную эксплуатацию с сохранением рабочих характеристик. Химическое никелирование контактов обеспечивает стабильное переходное сопротивление и защиту контактной группы от коррозии.

Для монтажа соединителя применяется объёмный способ пайки, что требует соблюдения температурных режимов пайки, установленных техническими условиями, и аккуратности при формовке и заделке проводников. Резьбовое сочленение предполагает периодический контроль затяжки при эксплуатации оборудования, подверженного вибрационным воздействиям.

Краткое резюме

2РМГ36Б22Ш1Е2 — герметичная приборная вилка серии 2РМГ с 22 контактами, условным размером корпуса 36, климатическим исполнением УХЛ2.1, резьбовым сочленением с одношпоночной поляризацией и теплостойкостью до плюс 200 градусов Цельсия. Изделие предназначено для соединения и разъединения электрических цепей в узлах и блоках радиоэлектронной аппаратуры, совместимо с кабельными розетками серии 2РМТ и поставляется в соответствии с техническими условиями ГЕ0.364.140 ТУ и бР0.364.103 ТУ.
