Назначение разъёма 2РМГ36Б20Ш2Е2Б

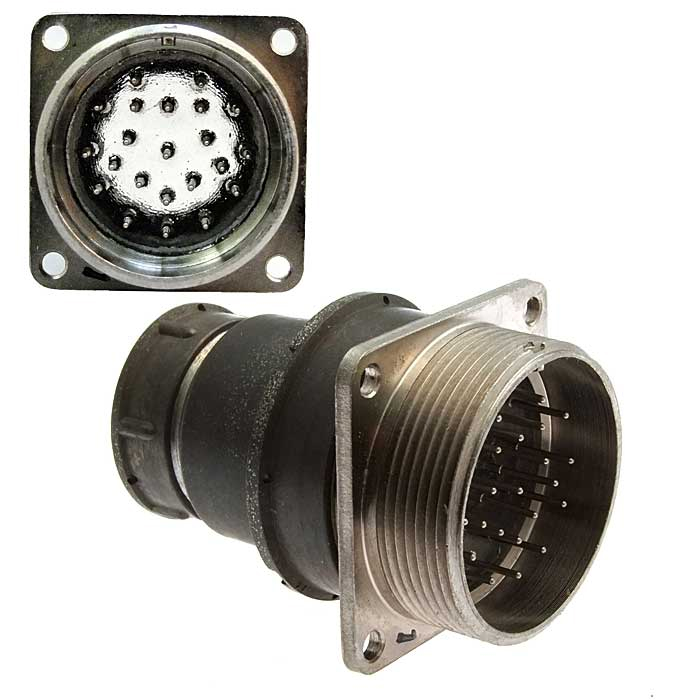

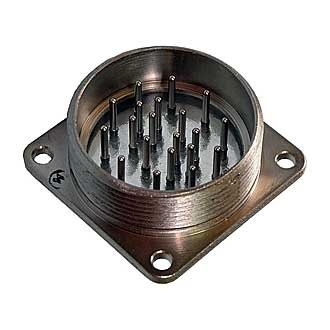

2РМГ36Б20Ш2Е2Б — герметичный цилиндрический электрический разъём (вилка) отечественного производства. Он предназначен для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие относится к серии 2РМГ и применяется для внутреннего монтажа в климатическом исполнении УХЛ по ТУ ГЕ0.364.140.

Конструкция имеет блочный (приборный) корпус без левой резьбы. Вилка сочленяется с розетками 2РМ или 2РМТ, поляризация — одношпоночная. Поставка осуществляется с приёмкой «ОТК», что подтверждает прохождение заводского контроля качества.

Основные характеристики

• Условный диаметр корпуса: 36 мм.
• Количество контактов: 20 (сочетание диаметров 1 мм и 1,5 мм).
• Покрытие контактов: никель (обозначение «Е»).
• Теплостойкость: до 200 °С (обозначение «2»).
• Тип корпуса: блочный приборный, без левой резьбы.
• Приёмка: «ОТК».

Технические параметры

Разъём рассчитан на рабочее напряжение до 700/560 В. Максимальная токовая нагрузка на контакт составляет 6 А, общая — 100 А. Сопротивление контакта находится в пределах 0,01–0,015 Ом.

Изделие выдерживает вибрацию в диапазоне 1–5000 Гц с ускорением до 490 м/с² и удары до 5000 м/с². Рабочий температурный диапазон — от минус 60 до плюс 100 °С. Влажность 98 процентов при плюс 40 °С также входит в число подтверждённых условий эксплуатации.

Наработка составляет не менее 1000 часов при 500 циклах соединений. Сопротивление изоляции — не менее 5000 МОм, ёмкость между контактами — до 6 пФ.

Расшифровка обозначения

1. 2РМГ — тип соединителя (вилка с прямым патрубком или без).
2. 36 — размер корпуса.
3. Б — блочный приборный корпус.
4. 20 — число контактов.
5. Ш — вилка.
6. 2 — теплостойкость 200 °С.
7. Е — никелевое покрытие контактов.
8. 2 — теплостойкость.
9. Б — блочный корпус без левой резьбы.

Применение

Благодаря герметичному исполнению и стойкости к вибрации, ударам, влажности и широкому диапазону температур, разъём 2РМГ36Б20Ш2Е2Б применяется для внутреннего монтажа в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Он подходит для эксплуатации в климатическом исполнении УХЛ и сочленяется с розетками 2РМ или 2РМТ.
