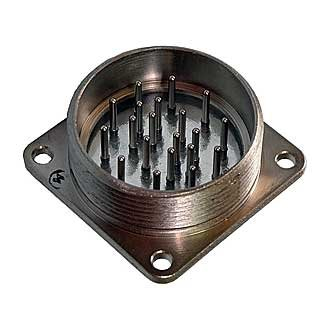

Назначение соединителя 2РМГ36Б20Ш2Е2Б «ОС»

2РМГ36Б20Ш2Е2Б «ОС» — герметичный малогабаритный электрический соединитель, предназначенный для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного тока. Изделие применяется для соединения и разъединения электрических цепей в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения.

Исполнение «ОС» означает приёмку по системе «особая связь»: такие изделия проходят дополнительный контроль и предназначены для ответственных применений, где к надёжности и стабильности электрических соединений предъявляются повышенные требования. Соединитель сочленяется с розетками типа 2РМ (2РМТ), что позволяет использовать его в составе уже существующих жгутов и монтажных схем.

Конструкция и подтверждённые особенности

По конструкции это блочный (приборный) соединитель с условным размером корпуса 36, выполненный без левой резьбы. Сочетание контактов — диаметры 1,0 мм и 1,5 мм, общее количество контактов — 20. Контакты имеют покрытие химникель. Сочленение резьбовое, поляризация одношпоночная, что исключает неправильное подключение и обеспечивает надёжную фиксацию ответных частей.

Корпус герметичный, монтаж внутренний объёмный, способ присоединения проводников — пайка. Теплостойкость изделия — до 200 градусов Цельсия. Климатическое исполнение УХЛ2.1 по ГОСТ 15150-69 подтверждает пригодность к эксплуатации в соответствующих условиях.

Технические характеристики

• Тип соединителя: герметичный, малогабаритный.
• Условный размер корпуса: 36.
• Вид корпуса: блочный (приборный), без левой резьбы.
• Количество контактов: 20.
• Сочетание контактов: диаметры 1,0 мм и 1,5 мм.
• Покрытие контактов: никель (химникель).
• Теплостойкость: до 200 градусов Цельсия.
• Сочленение: резьбовое, одношпоночная поляризация.
• Монтаж: внутренний, объёмный, пайка.
• Климатическое исполнение: УХЛ2.1 по ГОСТ 15150-69.
• Рабочее напряжение: не более 700/560 В.
• Максимальная токовая нагрузка на одиночный контакт: не более 6 А.
• Максимальная общая токовая нагрузка: не более 100 А.
• Сопротивление контактов: 0,015 Ом и 0,01 Ом.
• Ёмкость между контактами: не более 6 пФ.
• Сопротивление изоляции: не менее 5000 МОм.
• Рабочая температура окружающей среды: от минус 60 до плюс 100 градусов Цельсия.
• Гарантийная наработка: 1000 часов во всех режимах.
• Приёмка: «ОС».

Область применения и порядок использования

Соединитель востребован в радиоэлектронных устройствах, где требуется компактное герметичное соединение с большим числом цепей и стабильными параметрами передачи сигнала. Он подходит для коммутации цепей питания и сигнальных линий постоянного, переменного и импульсного тока в пределах указанных токовых нагрузок и рабочего напряжения.

При монтаже проводники присоединяются пайкой непосредственно к контактам соединителя, после чего корпусная часть фиксируется в узле или блоке аппаратуры. Ответной частью служат розетки типа 2РМ (2РМТ), сочленение производится резьбовым способом с соблюдением одношпоночной поляризации.

Эксплуатация допускается в диапазоне температур от минус 60 до плюс 100 градусов Цельсия с учётом теплостойкости до 200 градусов Цельсия; гарантийная наработка составляет 1000 часов во всех режимах. Соблюдение предельных токовых и нагрузочных параметров, а также использование предусмотренных ответных частей обеспечивают заявленный ресурс и надёжность соединения.
