Назначение разъёма 2РМГ36Б20Ш2Е2Б

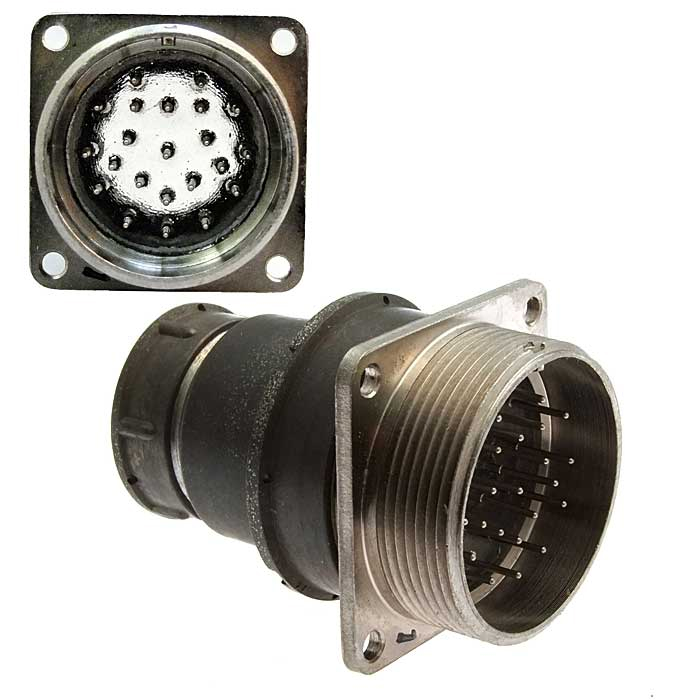

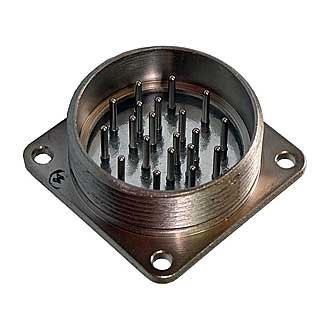

2РМГ36Б20Ш2Е2Б — низкочастотный герметичный цилиндрический соединитель серии 2РМГ, изготовленный в исполнении «вилка» с блочным (приборным) корпусом. Он предназначен для электрического соединения и разъединения цепей постоянного тока, переменного тока с частотой до примерно 3 МГц и импульсных цепей. Такой разъём применяется в промышленной, энергетической, телекоммуникационной и транспортной аппаратуре, где требуется герметичный приборный ввод и надёжная коммутация нескольких независимых линий одновременно.

Поскольку корпус выполнен блочным, разъём рассчитан на крепление в щиты, панели и корпуса приборов. Вилка 2РМГ36Б20Ш2Е2Б вставляется в розетку соответствующего типоразмера серии 2РМГ с диаметром корпуса 36, что позволяет собирать разъёмное соединение кабельной и приборной части.

Расшифровка обозначения 2РМГ36Б20Ш2Е2Б

• 2РМГ — тип соединителя: низкочастотный герметичный цилиндрический разъём диаметром 36.
• Б — исполнение корпуса: блочный (приборный), без левой резьбы, предназначен для монтажа на щитах, панелях и в приборах.
• 20 — количество контактов в соединителе.
• Ш — часть соединителя: вилка, то есть подключаемая часть, которая вставляется в розетку того же типоразмера.
• 2Е2 — сочетание и покрытие контактов: комбинация контактов диаметром 1 и 1,5 мм с никелевым покрытием (литеры «Е» в обозначении покрытия).

Конструкция и контактная система

Корпус разъёма цилиндрический, герметичный. Блочное исполнение означает, что соединитель не имеет левой резьбы и фиксируется непосредственно на приборной панели или в щите, обеспечивая герметичный переход через стенку корпуса аппарата. Механическая часть выполнена так, чтобы вилка 2РМГ36Б20Ш2Е2Б сочленялась с ответной розеткой того же типоразмера без применения переходных элементов.

Контактная система включает 20 контактов. В разъёме применена комбинация контактов двух диаметров — 1 мм и 1,5 мм. Такая разная геометрия позволяет подключать как сигнальные цепи, так и цепи с более высокой токовой нагрузкой в рамках одного соединителя. Контакты имеют никелевое покрытие, которое обеспечивает приемлемую коррозионную стойкость и стабильное контактное сопротивление. Сопротивление контакта составляет порядка 0,01–0,015 Ом, что типично для низкоомных соединителей данного класса.

Эксплуатационные характеристики

• Теплостойкость: до ориентировочно 200 градусов Цельсия, что допускает работу в относительно жёстком температурном диапазоне в составе более широкого ряда изделий 2РМГ.
• Климатическое исполнение: разъёмы серии 2РМГ рассчитаны на работу в условиях УХЛ2.1 по ГОСТ 15150-69, в том числе при повышенной влажности и вибрации.
• Герметичность: конструкция соединителя герметична, что важно при эксплуатации в условиях перепадов давления и влажности.
• Коммутируемые цепи: постоянный ток, переменный ток частотой до примерно 3 МГц, импульсные цепи.
• Сопротивление контакта: порядка 0,01–0,015 Ом.

Применение

Разъём 2РМГ36Б20Ш2Е2Б применяется для соединения и разъединения электрических цепей в промышленной, энергетической, телекоммуникационной и транспортной аппаратуре. Блочное исполнение делает его удобным для установки на приборных панелях и в щитах, где требуется герметичный ввод цепей внутрь корпуса. Двадцать контактов с разными диаметрами позволяют одним соединителем охватить и сигнальные, и силовые линии, что сокращает число отдельных разъёмов на изделии.

При монтаже необходимо учитывать, что вилка работает в паре с розеткой соответствующего типоразмера серии 2РМГ диаметром 36, а эксплуатационные ограничения определяются климатическим исполнением УХЛ2.1 и указанным температурным пределом. Для задач, где важны низкое переходное сопротивление контактов и устойчивость к влаге и вибрации, этот соединитель подходит в рамках заявленных характеристик.
