Назначение разъёма 2РМГ36Б20Ш2Е2

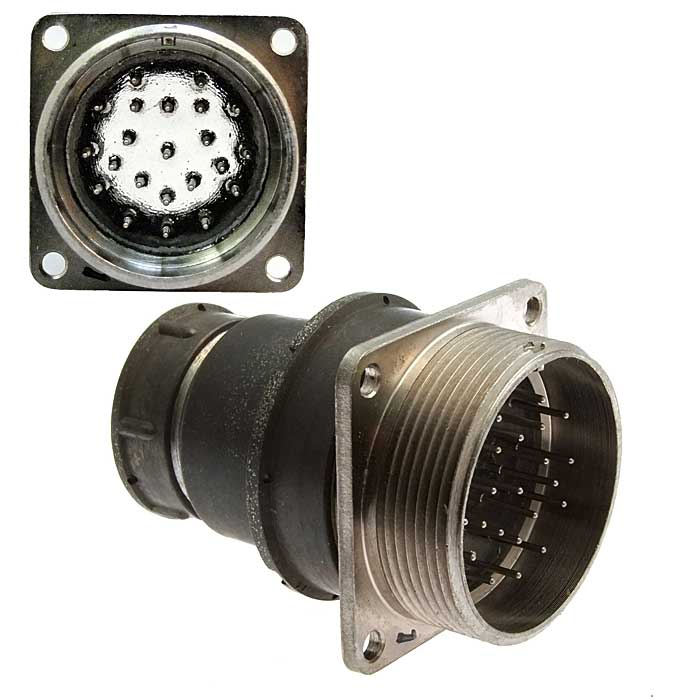

2РМГ36Б20Ш2Е2 — низкочастотный цилиндрический герметичный разъём, выполненный в виде приборной вилки с резьбовой фиксацией. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с рабочей частотой до 3 мегагерц, а также для передачи импульсных сигналов. Конструкция рассчитана на эксплуатацию в составе приборной техники, авиационного и специального оборудования, где требуется надёжное электрическое соединение в жёстких условиях внешней среды.

Индекс «ОТК» в обозначении означает, что партия изделий прошла приёмку отделом технического контроля. Это подтверждает соответствие разъёма установленным требованиям по электрическим параметрам, герметичности и качеству сборки перед отправкой потребителю.

Обозначение и конструктивное исполнение

Маркировка 2РМГ36Б20Ш2Е2 построена по стандартной схеме и содержит полную информацию об исполнении изделия. Ниже приведена расшифровка основных элементов обозначения.

• 2РМГ — серия низкочастотных цилиндрических разъёмов;
• 36 — диаметр корпуса, составляющий 36 миллиметров;
• Б — корпус блочного (приборного) исполнения;
• 20 — количество контактов в сочленении;
• Ш — штыревая часть, то есть вилка;
• 2 — сочетание контактов с диаметрами 1 миллиметр и 1,5 миллиметра;
• Е — покрытие контактов химическим никелем;
• 2 — вариант исполнения корпуса без левой резьбы.

Резьбовая фиксация обеспечивает надёжное механическое удержание ответных частей и исключает самопроизвольное расчленение при вибрационных и ударных нагрузках. Герметичное исполнение позволяет применять разъём в условиях перепада давления.

Основные технические характеристики

Электрические параметры

Переходное сопротивление контактов находится в пределах от 0,01 до 0,015 Ома, что обеспечивает стабильность передачи сигнала и малые потери в цепях питания и управления. Сопротивление изоляции составляет не менее 5000 мегаом. Покрытие контактных элементов химическим никелем повышает коррозионную стойкость и износоустойчивость при многократных сочленениях.

Условия эксплуатации

Разъём сохраняет работоспособность в диапазоне температур от минус 60 до плюс 200 градусов Цельсия. Изделие устойчиво к воздействию вибрации с частотами от 1 до 5000 герц и ускорениям до 5000 метров на секунду в квадрате. Эксплуатация допускается при относительной влажности до 98 процентов при температуре плюс 40 градусов Цельсия, а также при пониженном атмосферном давлении.

Герметичность корпуса подтверждается отсутствием утечки воздуха при давлении до 1,5 килограмма-силы на квадратный сантиметр. Назначенный ресурс составляет до 500 сочленений, а наработка — от 1000 до 1500 часов.

Область применения

Благодаря совокупности характеристик 2РМГ36Б20Ш2Е2 применяется в приборной технике, авиационном оборудовании и спецтехнике. Основные сценарии использования:

1. коммутация цепей питания и сигнальных линий в блоках приборов;
2. соединение кабельных сборок с ответными частями на корпусах устройств;
3. работа в составе бортовых систем, подверженных вибрации и перепадам давления;
4. монтаж в агрегатах, эксплуатируемых при высокой влажности и широком диапазоне температур.

Герметичность и стойкость к внешним воздействиям делают разъём пригодным для ответственных соединений, где отказ коммутации недопустим. Приёмка «ОТК» гарантирует, что каждое изделие проверено и соответствует заявленным параметрам.
