Назначение и общее описание

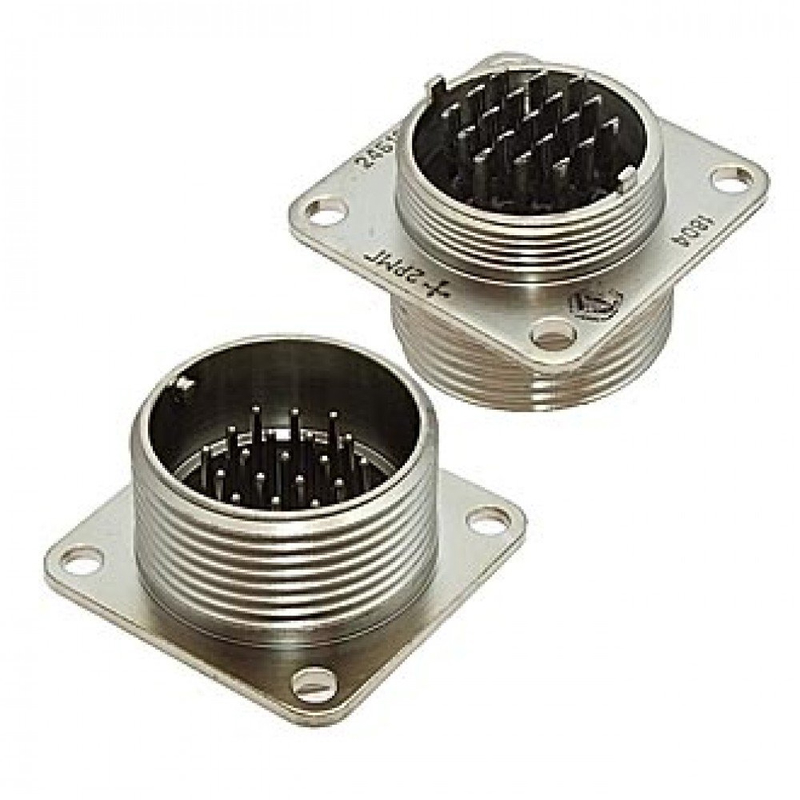

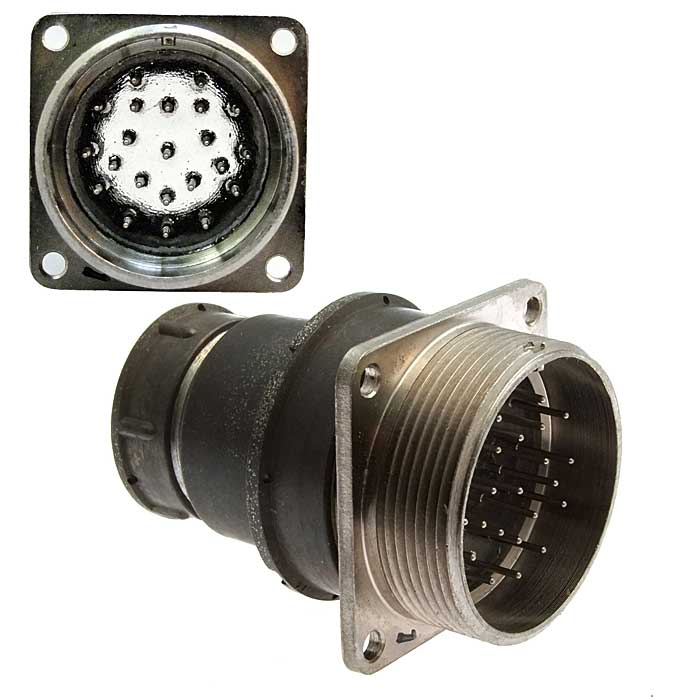

2РМГ36Б20Ш2Е2 — это герметичная электрическая вилка (разъём) из серии 2РМГ производства компании «Атлант ОТК». Изделие соответствует техническим условиям ТУ ГЕ0.364.140 и предназначено для надёжного электрического соединения в промышленных и специальных системах, где предъявляются повышенные требования к защите от пыли, влаги и агрессивных сред.

Конструкция разъёма обеспечивает стабильную передачу сигналов и электрической мощности при воздействии вибрации, перепадов температуры и неблагоприятных внешних факторов. Приёмка изделия осуществляется по стандарту «ОТК», что подтверждает прохождение заводского контроля качества.

Технические характеристики

Модель оснащена 36 контактами различных диаметров, что позволяет использовать её как для слаботочных сигнальных цепей, так и для силовых линий в составе одного соединителя.

• Общее количество контактов: 36.
• Контакты диаметром 1,5 мм — 6 штук.
• Контакты диаметром 1,5 мм — 8 штук.
• Контакты диаметром 3 мм — 2 штуки.
• Максимальная токовая нагрузка на контакт диаметром 1,5 мм — до 8 А.
• Максимальная токовая нагрузка на контакт диаметром 3 мм — до 20 А.
• Суммарная токовая нагрузка на весь соединитель — до 120 А.
• Максимальное рабочее напряжение — 700 В.
• Сопротивление контактов диаметром 1,5 мм — не более 10 мОм.
• Сопротивление контактов диаметром 3 мм — не более 3 мОм.
• Сопротивление изоляции — не менее 1000 МОм.
• Теплостойкость — до плюс 200 градусов Цельсия.

Расшифровка индекса «Б20Ш2Е2»

Индекс «Б20Ш2Е2» в обозначении модели указывает на совокупность конструктивных и технологических особенностей изделия. Буквенное и цифровое сочетание несёт следующую информацию:

1. Блочный корпус приборного типа.
2. Отсутствие левой резьбы.
3. Химическое никелирование контактов.
4. Теплостойкость до плюс 200 градусов Цельсия.

Такое исполнение обеспечивает повышенную коррозионную стойкость контактной группы и возможность эксплуатации в условиях интенсивного нагрева без потери электрических параметров.

Применение

Разъём 2РМГ36Б20Ш2Е2 с вилочной частью широко применяется в авиации, судостроении и оборудовании с повышенными требованиями к виброустойчивости. Благодаря герметичному исполнению и высокому сопротивлению изоляции изделие востребовано в системах автоматики, электронике и промышленном оборудовании для передачи сигналов и мощности.

Соединитель подходит для эксплуатации в составе ответственных узлов, где необходима долговечная и стабильная работа при воздействии влаги, пыли и агрессивных сред. Производитель «Атлант ОТК» (город Армавир) специализируется на выпуске герметичных разъёмов для экстремальных условий, что подтверждает пригодность данной модели для использования в специальных и промышленных системах.
