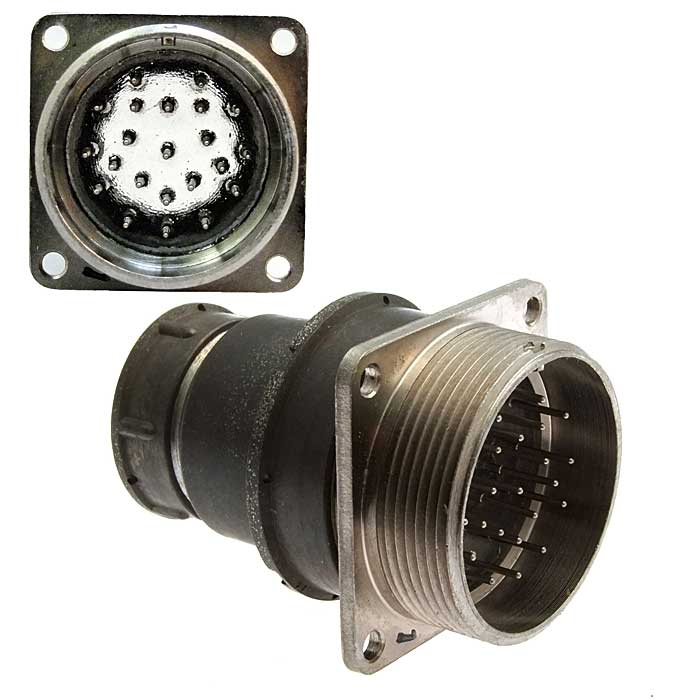

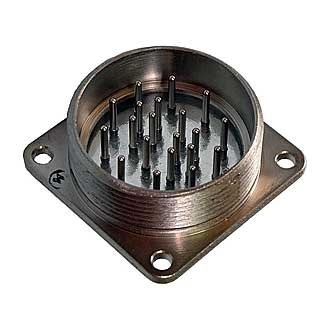

Назначение соединителя 2РМГ36Б20Ш2Е2

Соединитель 2РМГ36Б20Ш2Е2 представляет собой блочную (приборную) герметичную вилку, предназначенную для работы в электрических цепях постоянного тока, переменного тока частотой до 3 МГц и импульсного тока. Изделие применяется для соединения и разъединения электрических цепей в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения.

Конструкция вилки рассчитана на эксплуатацию в составе ответственных электротехнических и радиотехнических сборок, где требуется стабильный электрический контакт, герметичность и устойчивость к воздействию внешней среды. Соединитель относится к малогабаритным герметичным изделиям серии 2РМГ.

Расшифровка обозначения 2РМГ36Б20Ш2Е2

Маркировка изделия построена по стандартной схеме серии 2РМГ и содержит полную информацию о типе, размере корпуса, количестве контактов и исполнении:

• 2РМГ — соединитель малогабаритный герметичный.
• 36 — условный размер корпуса.
• Б — вид корпуса: блочный (приборный).
• 20 — количество контактов.
• Ш — часть соединителя: вилка.
• 2 — обозначение сочетания контактов (контакты диаметром 1,0 мм и диаметром 1,5 мм).
• Е — покрытие контактов: химическое никелирование.
• 2 — теплостойкость до +200 °C.
• Б — корпус блочный (приборный) без левой резьбы.

Подтверждённые технические характеристики

Ниже приведены параметры, заявленные для данного соединителя. Значения описывают электрические, механические и климатические возможности изделия.

• Тип соединителя: герметичный, климатическое исполнение УХЛ.
• Количество контактов: 20.
• Рабочее напряжение: не более 700/560 В.
• Максимальная токовая нагрузка на одиночный контакт: не более 6 А.
• Максимальная общая токовая нагрузка: не более 100 А.
• Сопротивление контактов: 5 МОм.
• Материал контактов: никель.
• Ёмкость между контактами: не более 6 пФ.
• Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях.
• Рабочая температура окружающей среды: от минус 60 до плюс 100 °C.
• Минимальная наработка: не менее 1000 часов.
• Максимальное количество сочленений-расчленений: 500 раз.
• Гарантийный срок хранения: 25 лет со дня изготовления.

Особенности конструкции и применение

Соединители серии 2РМГ изготавливаются с прямым патрубком для экранированного или неэкранированного кабеля, а также без патрубка. Сочленение соединителей осуществляется с помощью резьбовой фиксации, что обеспечивает надёжное механическое соединение и сохранение электрического контакта при вибрационных и ударных нагрузках.

Вилки 2РМГ сочленяются с розетками серии 2РМТ. Это позволяет компоновать законченные соединительные узлы в блоках и приборах, используя вилку со стороны кабельной части и розетку со стороны приборной панели или блока.

Герметичное исполнение и климатическое исполнение УХЛ делают изделие пригодным для эксплуатации в условиях повышенной влажности и широкого диапазона температур. Теплостойкость до +200 °C, определяемая маркировкой, расширяет область применения соединителя в аппаратуре, подверженной нагреву при работе.

Никелевое покрытие контактов обеспечивает стабильное переходное сопротивление и защиту от коррозионного воздействия. Низкая ёмкость между контактами — не более 6 пФ — важна для высокочастотных и импульсных цепей, где паразитные связи влияют на форму сигнала. Высокое сопротивление изоляции подтверждает пригодность соединителя для цепей с повышенными требованиями к электрической прочности изоляции.

Условия эксплуатации и ресурс

Изделие рассчитано на работу в диапазоне температур окружающей среды от минус 60 до плюс 100 °C. Минимальная наработка составляет не менее 1000 часов, а число сочленений-расчленений достигает 500 раз, что определяет ресурс многократного подключения и отключения в процессе эксплуатации и обслуживания аппаратуры.

Гарантийный срок хранения — 25 лет со дня изготовления — указывает на длительную сохраняемость характеристик при соблюдении условий хранения, установленных для данной категории изделий.

Соединитель 2РМГ36Б20Ш2Е2 поставляется как отдельное изделие и предназначен для монтажа в составе электрических цепей постоянного, переменного и импульсного тока. Артикул позиции — 1225, категория — 2РМГ36.
