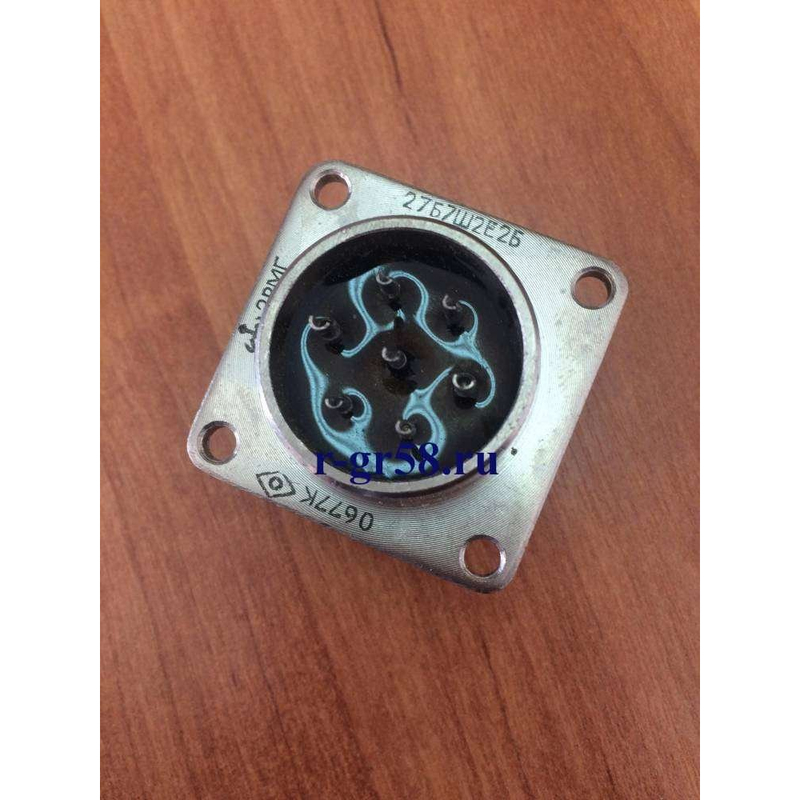

Назначение разъема 2РМГ27Б7Ш2Е2 ВП

Разъем 2РМГ27Б7Ш2Е2 ВП представляет собой электрический цилиндрический герметичный соединитель, предназначенный для надежного соединения проводников в различных электрических системах. Данный соединитель применяется там, где требуется стабильная передача электрического сигнала и питания между отдельными блоками, узлами и кабельными линиями оборудования.

Изделие изготовляется на Публичном Акционерном Обществе «завод Атлант» и соответствует техническим условиям ГЕ0.364.140ТУ. Исполнение «ВП» подтверждает принадлежность к категории изделий повышенной надежности, а поставка осуществляется в заводской упаковке, что обеспечивает сохранность контактов и корпусных деталей при транспортировке и хранении.

Разъем относится к категории 2РМГ27, то есть к группе цилиндрических герметичных соединителей серии 2РМГ, объединенных по типоразмеру и числу контактных пар. Такое исполнение востребовано в тех случаях, когда разъемный контакт должен работать в условиях вибрации, перепадов температуры и воздействия влаги.

Подтвержденные технические особенности

Конструкция разъема рассчитана на коммутацию многожильных кабелей с большим числом цепей. Основные параметры изделия, подтвержденные техническими условиями ГЕ0.364.140ТУ, приведены ниже.

• Количество контактов — 27.
• Диаметр контактов — 1,0 мм с максимальной токовой нагрузкой на контакт 6 А и 1,5 мм с максимальной токовой нагрузкой на контакт 12 А.
• Суммарная токовая нагрузка на разъем — 45 А.
• Максимальное рабочее напряжение — 700 В.
• Сопротивление контактов — не более 10 мОм для контактов диаметром 1,5 мм.

Совокупность этих параметров делает разъем пригодным как для слаботочных сигнальных цепей, так и для цепей питания с заметной токовой нагрузкой. Герметичное исполнение корпуса обеспечивает защиту контактной группы от проникновения влаги и пыли, что особенно важно для оборудования, работающего вне отапливаемых помещений или в условиях повышенной влажности.

Комплектация и состояние поставки

Товар поставляется в заводской упаковке, что гарантирует отсутствие повреждений контактных элементов и сохранение заводских характеристик на момент распаковки. Отдельные дополнительные элементы в комплект не входят, изделие поставляется как самостоятельная сборочная единица.

Область применения

Цилиндрические герметичные соединители серии 2РМГ традиционно используются в промышленном и специальном оборудовании, где требуется быстрая и надежная стыковка кабельных жгутов. Разъем 2РМГ27Б7Ш2Е2 ВП может применяться в следующих направлениях.

1. Соединение блоков и шкафов управления в составе промышленных установок.
2. Коммутация кабельных жгутов в приборах и устройствах, работающих при повышенной влажности и вибрации.
3. Организация разъемного интерфейса между стационарной частью оборудования и съемными модулями.
4. Передача сигнальных цепей и цепей питания в измерительных и исполнительных подсистемах.

При монтаже важно учитывать распределение нагрузки между контактами разного диаметра: контакты 1,5 мм предназначены для более нагруженных цепей, тогда как контакты 1,0 мм лучше использовать для сигнальных линий и цепей с меньшим током. Суммарная нагрузка на разъем не должна превышать 45 А, а рабочее напряжение — 700 В.

Благодаря герметичной конструкции и металлическому корпусу разъем устойчив к внешним воздействиям и подходит для эксплуатации в составе ответственного оборудования. Соблюдение требований технических условий ГЕ0.364.140ТУ при монтаже и эксплуатации обеспечивает заявленный ресурс и стабильность переходного сопротивления контактов.
