Назначение соединителя 2РМГ27Е24Ш1Е2Б

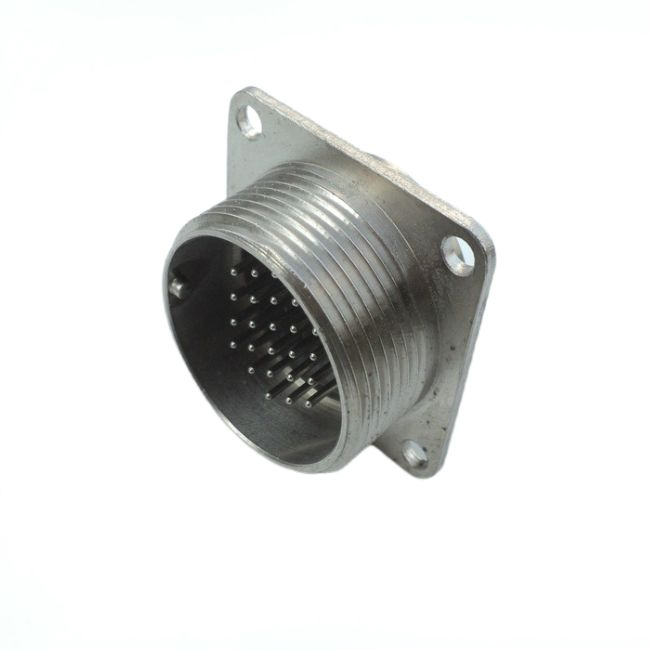

2РМГ27Е24Ш1Е2Б — низкочастотный цилиндрический герметичный соединитель в виде приборной вилки с резьбовой фиксацией. Он предназначен для работы в электрических цепях постоянного тока, переменного тока частотой до 3 мегагерц и импульсного тока. Применяется в узлах радиоэлектронной аппаратуры общего и специального назначения, где требуется надёжное электрическое соединение при воздействии неблагоприятных внешних факторов.

Соединитель относится к категории 2РМГ27 и представляет собой блочный приборный разъём, устанавливаемый непосредственно на корпус аппаратуры. Герметичное исполнение расширяет область применения, позволяя использовать изделие в условиях повышенной влажности и пониженного атмосферного давления.

Расшифровка обозначения и конструктивные особенности

Маркировка 2РМГ27Е24Ш1Е2Б несёт полную информацию о конструкции и исполнении изделия. Ниже приведены подтверждённые особенности, соответствующие каждому элементу обозначения.

• Тип изделия — низкочастотный цилиндрический герметичный соединитель серии 2РМ, приборная вилка с резьбовой фиксацией.
• Блочный корпус, обозначенный буквой Б, предназначен для монтажа на аппаратуре.
• Условный диаметр корпуса — 27 миллиметров.
• Количество контактов — 24, тип исполнения контактов обозначен сочетанием 24Ш1.
• Теплостойкость до 100 градусов Цельсия, что соответствует индексу 1Е.
• Покрытие контактов — химникель, обозначаемое как Е2.
• Климатическое исполнение УХЛ2.1.

Резьбовая фиксация обеспечивает надёжное удержание сочленённой пары при механических воздействиях, а одношпоночная поляризация исключает неправильное соединение. Метод монтажа — объемный с пайкой, монтаж выполняется внутренним способом.

Совместимость и условия эксплуатации

Соединитель сочленяется с кабельными розетками 2РМТ по резьбе с одношпоночной поляризацией. Такая совместимость позволяет собирать полные соединительные пары при монтаже кабельных линий и блоков аппаратуры.

Технические параметры изделия подтверждают его пригодность для работы в жёстких условиях. Максимальное напряжение достигает 700 вольт. Ток на контакт варьируется в зависимости от сечения применяемого провода. Сопротивление изоляции составляет не менее 5000 мегаом.

Изделие выдерживает следующие внешние воздействия:

• вибрацию в диапазоне от 1 до 5000 герц с ускорением до 50 g;
• удары с ускорением до 500 g;
• температуру от минус 60 до плюс 100 градусов Цельсия;
• влажность 98 процентов при температуре плюс 40 градусов Цельсия;
• пониженное атмосферное давление до 10 в минус второй степени паскаля.

Ресурс и применение

Минимальная наработка соединителя составляет 1000 часов. Количество циклов сочленения и расчленения достигает 500. Срок сохраняемости — 25 лет, что свидетельствует о высокой стойкости материалов и покрытий к длительному хранению.

Благодаря сочетанию герметичности, теплостойкости и стойкости к вибрации и ударам соединитель 2РМГ27Е24Ш1Е2Б применяется в радиоэлектронной аппаратуре, где предъявляются повышенные требования к надёжности электрических соединений. Блочное исполнение упрощает установку на корпусах приборов, а совместимость с розетками 2РМТ обеспечивает гибкость при построении кабельных сборок.

Изображение типичной конструкции аналогичного разъёма серии 2РМ демонстрирует вид спереди, сбоку и в разрезе, включая габаритные размеры, что помогает правильно спланировать установку и подводку проводов при монтаже.
