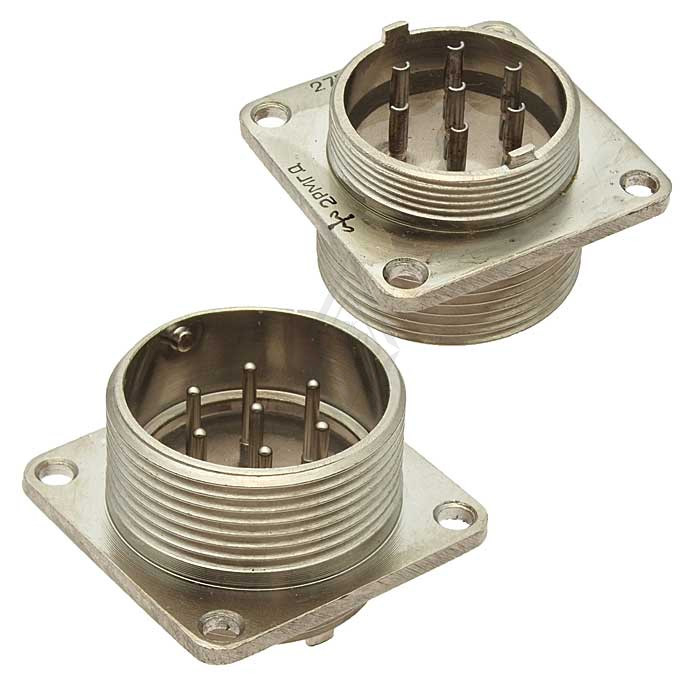

2РМГ27БПН7Ш2Е2 — это низкочастотный цилиндрический герметичный разъём (вилка приборная блочного типа) с резьбовой фиксацией, предназначенный для работы в электрических цепях постоянного, переменного тока (до 3 МГц) и импульсных сигналов.

Расшифровка обозначения

Обозначение расшифровывается как: 2РМГ — серия соединителя; 27 — условный размер корпуса (диаметр 27 мм); Б — блочный (приборный) корпус; П — прямой патрубок; Н — 7 контактов; 7Ш — сочетание контактов (5 шт. Ø1 мм + 2 шт. Ø1,5 мм); 2 — теплостойкость до 200°C; Е — покрытие контактов химникелем; 2 — тип.

Технические характеристики

Соединитель имеет 7 контактов (штыревых, круглых, не извлекаемых), максимальный ток 6 А на контакт Ø1 мм и 12 А на Ø1,5 мм, общее до 45 А на разъём, рабочее напряжение до 700 В. Сопротивление контактов не превышает 15 мОм (Ø1 мм) и 10 мОм (Ø1,5 мм), сопротивление изоляции ≥5000 МОм. Выдерживает вибрацию 5–5000 Гц (50g), удары до 500g, температуру от -60 до +200°C, влажность 98% при +40°C, климатическое исполнение УХЛ2.1.

Монтаж и применение

Монтаж объёмный методом пайки, для внутреннего установки, поляризация одношпоночная, сочленение резьбовое. Применяется в приборной технике, авиационной и военной промышленности для надёжного соединения в жёстких условиях. Минимальная наработка 1000 часов, до 500 циклов подключений, срок хранения 25 лет.
