2РМГ27БПН7Ш2Е2: герметичный цилиндрический разъём для ответственных электрических соединений

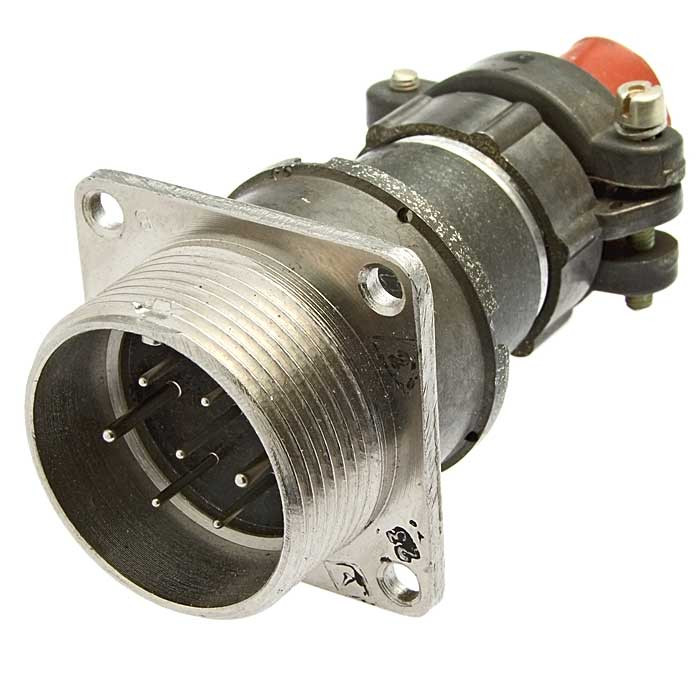

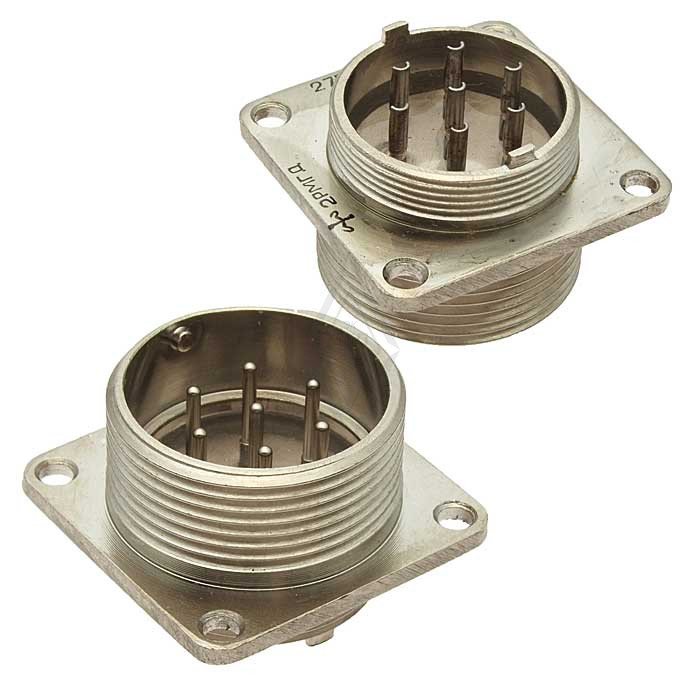

2РМГ27БПН7Ш2Е2 — блочная герметичная вилка серии 2РМГ, предназначенная для создания надёжных разъёмных соединений в цепях постоянного, переменного и импульсного тока. Конструкция с резьбовым сочленением, одношпоночной поляризацией и семью штыревыми контактами делает этот соединитель востребованным в приборостроении, промышленной автоматике, системах управления и специальной аппаратуре.

Основные особенности разъёма

Модель относится к низкочастотным цилиндрическим соединителям объёмного монтажа. Исполнение рассчитано на установку непосредственно на корпус оборудования: буква «Б» в маркировке указывает на блочное, или приборное, исполнение вилки. Разъём имеет условный размер корпуса 27 и семь штыревых контактов.

Ключевые конструктивные особенности 2РМГ27БПН7Ш2Е2:

• Герметичная приборная вилка серии 2РМГ

• Семь штыревых контактов

• Условный размер корпуса — 27

• Прямой патрубок для неэкранированного кабеля

• Резьбовой способ сочленения

• Одношпоночная поляризация корпуса

• Никелевое покрытие контактной группы

• Внутренний объёмный монтаж с пайкой контактов

• Совместимость с кабельными розетками серии 2РМТ.

Расшифровка маркировки

Обозначение 2РМГ27БПН7Ш2Е2 содержит информацию о конструкции и параметрах соединителя:

Такая маркировка помогает быстро отличить приборную вилку от кабельной части, определить число контактов, тип патрубка и исполнение контактной системы.

Рабочие характеристики

Соединители типа 2РМГ используются в электрических цепях постоянного, переменного тока частотой до 3 МГц и импульсного тока. Для семиконтактного исполнения 2РМГ27БПН7Ш2Е2 указывается рабочее напряжение до 700 В; контакты рассчитаны на сочетание типоразмеров 1 мм и 1,5 мм.

Серия рассчитана на эксплуатацию в сложных условиях. Для соединителей 2РМГ приводятся следующие базовые показатели:

• Температурный диапазон — от −60 до +200 °C

• Сопротивление изоляции — до 5000 МОм

• Ресурс сочленений и расчленений — не менее 500 циклов

• Минимальная наработка при +100 °C — 1500 часов

• Минимальная наработка при +200 °C — 1000 часов

• Срок сохраняемости — до 25 лет.

Герметичное исполнение и химическое никелирование контактов особенно важны для оборудования, где соединение подвергается перепадам температуры, вибрации, воздействию влаги, производственной пыли или другим неблагоприятным факторам.

Где применяется 2РМГ27БПН7Ш2Е2

Разъём 2РМГ27БПН7Ш2Е2 подходит для межблочного соединения электрических цепей в оборудовании, где требуется механически прочная и фиксируемая коммутация. Резьбовое сочленение предотвращает случайное отсоединение, а ключевая поляризация исключает неправильную стыковку ответных частей.

Типичные направления применения:

• Промышленная автоматика и шкафы управления

• Контрольно-измерительные приборы

• Электронные блоки и приборные панели

• Машиностроительное оборудование

• Транспортная и специальная техника

• Системы связи, сигнализации и телеметрии

• Испытательные стенды и лабораторная аппаратура

Ответной частью для приборной вилки 2РМГ служит кабельная розетка серии 2РМТ. При подборе комплекта необходимо сопоставлять размер корпуса, число и расположение контактов, вариант поляризации, тип контактной части, а также требуемое исполнение кабельного ввода.

Практический вывод

2РМГ27БПН7Ш2Е2 — семиконтактный герметичный цилиндрический разъём приборного монтажа с прямым патрубком для неэкранированного кабеля. Его сильные стороны — резьбовая фиксация, стойкость к сложным условиям эксплуатации, поляризация при соединении и возможность работы в цепях с напряжением до 700 В. Для надёжной работы системы важно использовать совместимую розетку 2РМТ соответствующего типоразмера и строго соблюдать распайку контактов по документации конкретного изделия.
