Назначение и область применения

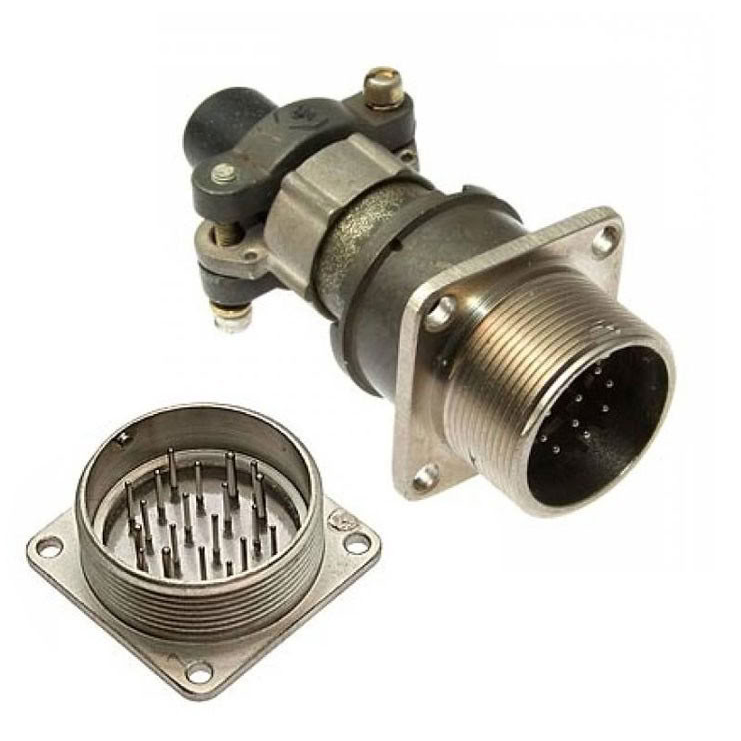

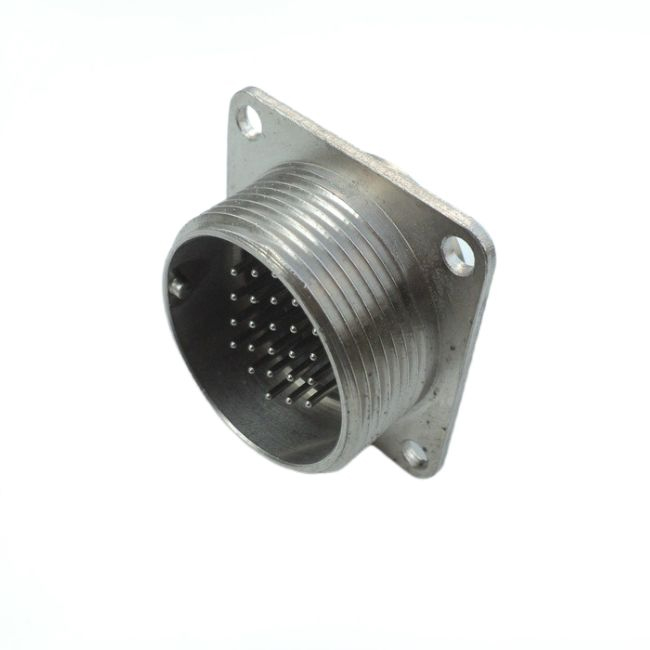

Разъём 2РМГ27БПН24Ш2Е2Б относится к семейству низкочастотных цилиндрических электрических соединителей системы 2РМ(Г). Такие соединители предназначены для работы в электро‑ и радиоаппаратуре, измерительных приборах и промышленных устройствах. Модель представляет собой герметичную вилку приборного типа с блочной частью и кожухом. Она рассчитана на подключение неэкранированного кабеля.

Соединитель применяется в цепях постоянного и переменного тока с частотой до порядка десятков мегагерц. Он рассчитан на эксплуатацию в условиях промышленного климата. Область применения охватывает оборудование, где требуется герметичное кабельное подключение и надёжная коммутация в составе электрических цепей.

Конструктивные особенности и маркировка

Маркировка 2РМГ27БПН24Ш2Е2Б содержит информацию о серии, габаритах, типе корпуса, способе ввода кабеля, числе контактов и исполнении. Ниже приведена расшифровка обозначений согласно предоставленному описанию.

• 2РМГ — серия низкочастотных цилиндрических герметичных разъёмов.
• 27 — условный диаметр корпуса, то есть класс габаритов.
• Б — блочный приборный корпус.
• ПН — прямой патрубок для неэкранированного кабеля.
• 24 — количество контактов в части.
• Ш2 — вилка, вариант исполнения с конкретной схемой расположения контактов.
• Е2 — тип контактного соединения и класс технических условий, теплостойкость и подобные параметры в пределах ТУ ГЕ0.364.140 и аналогичных документов.
• Б в конце — дополнительное указание на исполнение или модификацию, уточняемую в технических условиях.

Корпус изделия — приборный блочный, с прямым патрубком для ввода неэкранированного кабеля. Предусмотрена возможность герметизации на входе кабеля. Соединение с розеткой выполняется резьбовым способом. Одношпоночная поляризация исключает неверное подключение.

Контактная система

Контакты, как правило, имеют покрытие серебром или химическим никелем. Такое покрытие обеспечивает достаточно низкое переходное сопротивление и стабильность параметров в условиях эксплуатации. Количество контактов в данной части составляет 24. Конкретная схема расположения контактов определяется исполнением Ш2.

Условия эксплуатации и совместимость

Разъём предназначен для работы в электрических цепях постоянного и переменного тока при температурах, соответствующих группе технических условий. Обычно это значения до 100 °C и выше, в зависимости от конкретной модификации и исполнения. Условия промышленного климата предполагают эксплуатацию в среде, характерной для промышленных объектов.

Изделие взаимосочленяемо с розетками серии 2РМГ, 2РМТ и 2РМДТ по соответствующим техническим условиям. Это позволяет использовать его в стандартных кабельно‑розеточных комплектах. Совместимость определяется соответствующими техническими условиями, а не только внешним типом корпуса.

Практическое применение

Благодаря герметичному исполнению и блочному приборному корпусу разъём может применяться в электро‑ и радиоаппаратуре, измерительных приборах и промышленных устройствах. Он подходит для цепей, где требуется подключение неэкранированного кабеля и защита от неверного сочленения. Резьбовое соединение и поляризация облегчают монтаж и повышают надёжность коммутации.

Сведения о товаре

• Название: 2РМГ27БПН24Ш2Е2Б.
• Артикул: 1193.
• Категория: 2РМГ27.
• Производитель: не указано.
• Заполненные характеристики VirtueMart: отсутствуют.

Дополнительные параметры, такие как точные размеры, масса, материал изоляции, степень защиты, конкретные сертификаты и комплектация, в предоставленных данных не указаны. Их следует уточнять по техническим условиям и сопроводительной документации изготовителя.
