Назначение и общее описание

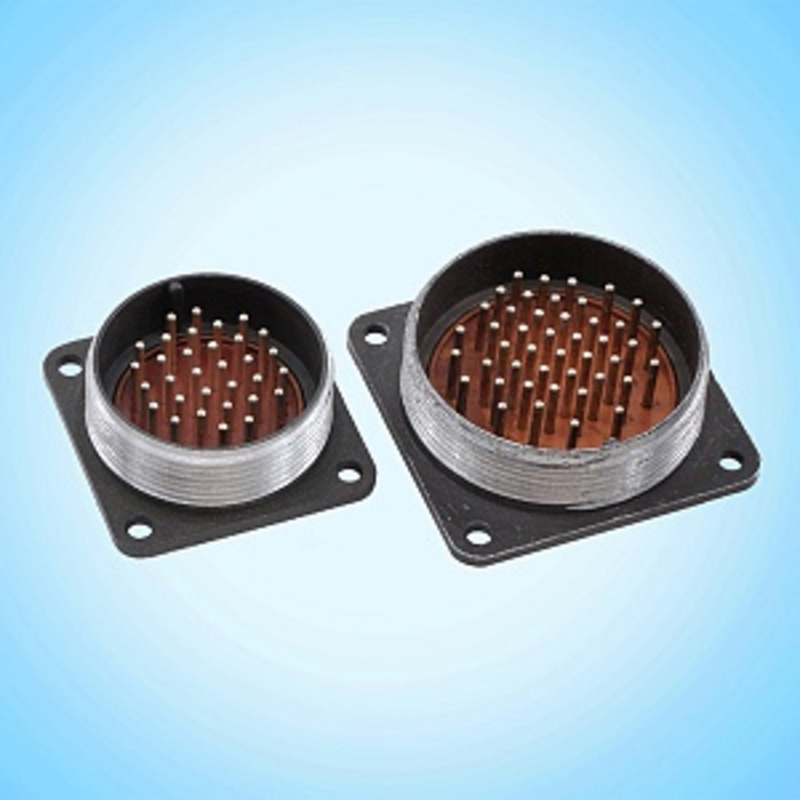

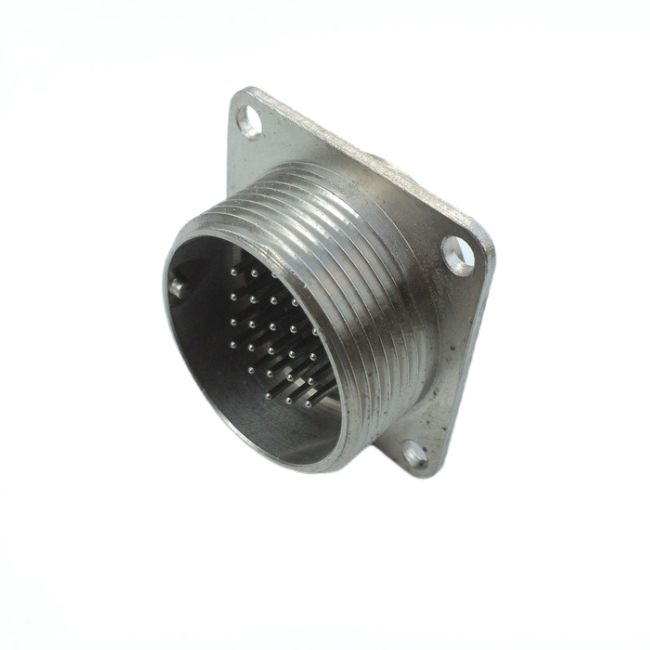

Соединитель низкочастотный цилиндрический герметичный 2РМГ27БПН24Ш1Е2 производится заводом «Уруссу» (Электросоединитель). Он представляет собой приборную вилку блочного типа с прямым патрубком под неэкранированный кабель. Соединитель предназначен для работы в электрических цепях постоянного тока, переменного тока с частотой до 3 МГц и импульсных сигналов.

Основная задача изделия — обеспечение надёжного электрического соединения и разъединения цепей в составе электро- и радиоаппаратуры, а также контрольно-измерительных приборов. Герметичное исполнение позволяет эксплуатировать вилку в условиях повышенной влажности, вибраций, ударных нагрузок и пониженного давления.

Конструкция и технические особенности

Соединитель имеет условный размер корпуса 27 мм и 24 контакта диаметром 1,5 мм. Сочленение с ответной частью — резьбовое. Поляризация корпусов одношпоночная. Покрытие контактов — химический никель. Монтаж выполняется пайкой в объёме. Теплостойкость соединителя достигает 100 °C.

Конструкция герметична, что защищает контакты от воздействия внешней среды. Вилка рассчитана на работу в климатическом исполнении УХЛ2.1.

Основные технические параметры

• Условный размер корпуса: 27 мм
• Количество контактов: 24
• Диаметр контактов: 1,5 мм
• Тип сочленения: резьбовое
• Поляризация: одношпоночная
• Покрытие контактов: химический никель
• Монтаж: пайка в объёме
• Теплостойкость: до 100 °C
• Климатическое исполнение: УХЛ2.1
• Диапазон рабочих температур: от -60 °C до +100 °C
• Вибрация: 1–5000 Гц, 50g
• Удары: до 500g
• Влажность: 98% при +40 °C
• Пониженное давление: до 10^{-12} мм рт. ст.
• Минимальная наработка: 1000 часов
• Количество сочленений-расчленений: до 500

Условия эксплуатации

Соединитель работает в климатическом исполнении УХЛ2.1 при температурах от минус 60 до плюс 100 градусов Цельсия. Он выдерживает вибрацию с частотой от 1 до 5000 Гц и ускорением 50g, удары с ускорением до 500g, влажность 98% при температуре плюс 40 градусов Цельсия, а также пониженное давление до 10^{-12} мм ртутного столба.

Минимальная наработка соединителя составляет 1000 часов. Количество сочленений-расчленений — до 500 циклов. Эти параметры обеспечивают длительную и надёжную работу в составе ответственных электронных систем.

Применение и совместимость

Соединитель 2РМГ27БПН24Ш1Е2 используется в электро- и радиоаппаратуре, контрольно-измерительных приборах. Он взаимосочетается с кабельными розетками серий 2РМТ и 2РМДТ по ТУ ГЕ0.364.140.

Благодаря герметичности и стойкости к внешним воздействиям, соединитель может применяться в системах, работающих в жёстких условиях эксплуатации, включая вибрации, удары, повышенную влажность и пониженное давление. Он обеспечивает надёжную передачу сигналов как постоянного, так и переменного тока, а также импульсных сигналов.
