Назначение разъёма 2РМГ27БПН24Ш1Е2

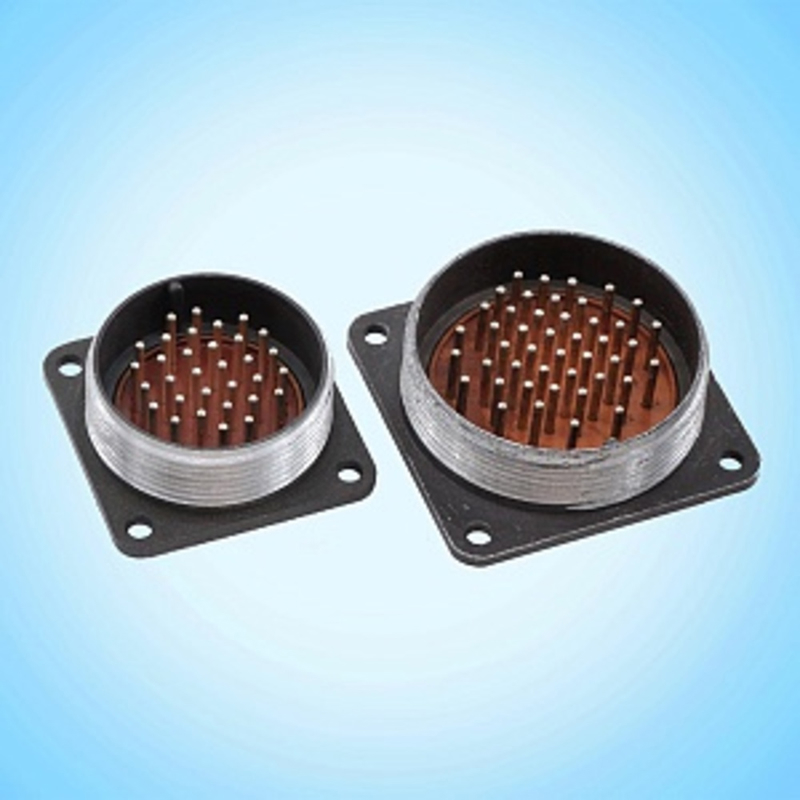

2РМГ27БПН24Ш1Е2 «ОТК» — это герметичный цилиндрический электрический разъём (вилка) из серии 2РМГ, предназначенный для работы в цепях постоянного и переменного тока с частотой до 3 МГц, а также для передачи импульсных сигналов. Изделие применяется в составе электрических соединений, где требуется стойкость к климатическим и механическим воздействиям.

Разъём выпускается в категории качества «ОТК», что соответствует техническим условиям типа бР0.364.103 ТУ или ГЕ0.364.140 ТУ.

Подтверждённые технические особенности

Электрические параметры

• Условный диаметр корпуса: 27 мм.
• Количество контактов: 24.
• Диаметр контактов: 1,0 мм.
• Максимальное рабочее напряжение: до 560 В (амплитудное).
• Сопротивление контактов минимальное, сопротивление изоляции — не менее 5000 МОм в нормальных условиях.
• Рабочий диапазон частот: постоянный, переменный ток до 3 МГц и импульсные сигналы.
• Минимальная наработка: 1000 часов при 500 сочленениях-расчленениях.
• Срок сохраняемости: от 15 до 25 лет.

Климатическое исполнение и устойчивость

Климатическое исполнение УХЛ2.1. Разъём работоспособен при температурах от минус 60 градусов Цельсия до плюс 100 градусов Цельсия, а по варианту исполнения — до плюс 200 градусов Цельсия.

Изделие сохраняет работоспособность при повышенной влажности 98 процентов при температуре плюс 40 градусов Цельсия и при пониженном давлении до 1,34 умноженное на 10 в степени минус 10 Паскаля.

Разъём выдерживает вибрацию в диапазоне от 1 до 5000 Герц с ускорением до 500 метров на секунду в квадрате, одиночные удары с ускорением до 5000 метров на секунду в квадрате и многократные удары с ускорением до 1000 метров на секунду в квадрате.

Расшифровка условного обозначения и конструкция

Обозначение 2РМГ27БПН24Ш1Е2 содержит следующие конструктивные признаки:

• Б — блочный корпус.
• П — прямой патрубок под неэкранированный кабель (Н).
• Н — исполнение под неэкранированный кабель.
• Ш1 — покрытие контактов серебром.
• Е2 — вариант теплостойкости 2.

Применение и совместимость

Разъём 2РМГ27БПН24Ш1Е2 «ОТК» применяется в качестве вилочной части соединителя в электрических цепях различного назначения, включая импульсные и высокочастотные линии до 3 МГц. Благодаря герметичному исполнению и стойкости к вибрации, ударам, влажности и пониженному давлению изделие подходит для эксплуатации в жёстких условиях.

Сочленяется с кабельными розетками типов 2РМТ или 2РМДТ. Артикул изделия — 1191. Категория — 2РМГ27.
