Назначение соединителя 2РМГ27БПН24Ш1Е2

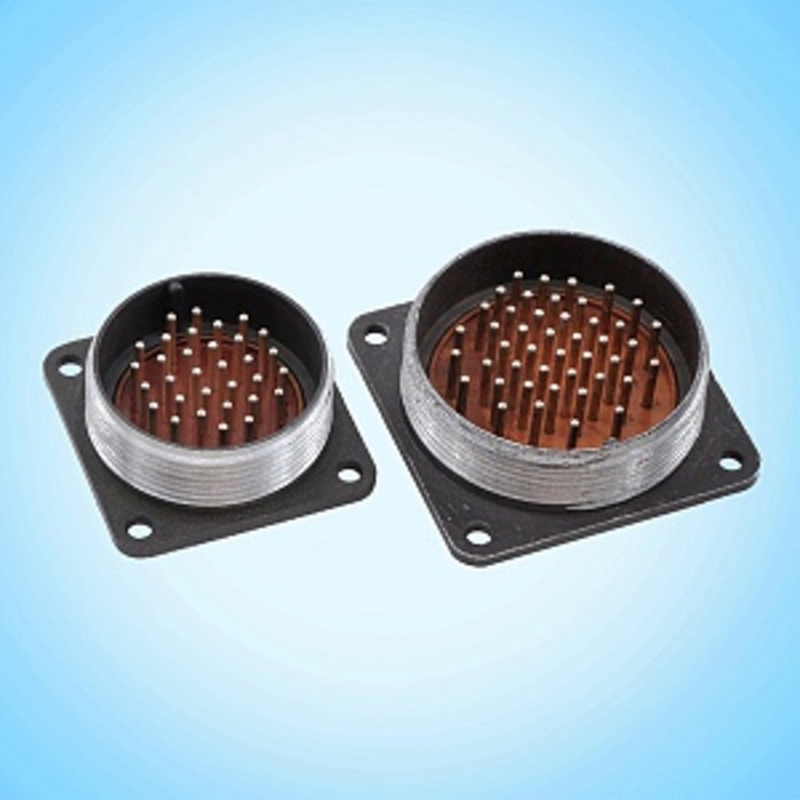

Соединитель 2РМГ27БПН24Ш1Е2 представляет собой блочную (приборную) герметичную вилку, предназначенную для работы в электрических цепях постоянного, переменного и импульсного тока. Допустимая частота переменного тока при эксплуатации составляет до 3 МГц. Основное назначение изделия — соединение и разъединение электрических цепей в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения.

Конструктивные особенности и технические характеристики

Изделие относится к типу соединителей 2РМГ с условным размером корпуса 27. Корпус выполнен блочным (приборным), патрубок — прямой, гайка патрубка предназначена для неэкранированного кабеля. По части соединителя изделие является вилкой. Контакты выполнены в виде штырей, их количество — 24, все контакты имеют диаметр 1 мм. Покрытие контактов — химникель (никель). Материал корпуса — сталь, материал вставки (изолятора) — стекло.

Соединение частей осуществляется резьбовым методом, монтаж — объемный. Изделие обладает герметичностью, что подтверждается его конструктивным исполнением. Вилки этого типа сочленяются с розетками серии 2РМТ. Изделие соответствует техническим условиям ГЕО.364.140ТУ и выпускается в климатическом исполнении УХЛ.

Условия эксплуатации

Соединитель рассчитан на работу в жестких условиях. Теплостойкость и температурный диапазон зависят от варианта исполнения:

• Вариант 1 — от минус 60 до плюс 100 градусов Цельсия.
• Вариант 2 — от минус 60 до плюс 200 градусов Цельсия.

Устойчивость к механическим воздействиям:

• Вибрация — диапазон частот от 1 до 5000 Гц при ускорении до 500 метров на секунду в квадрате (50 g).
• Одиночные удары — ускорение до 5000 метров на секунду в квадрате (500 g).
• Многократные удары — ускорение до 1000 метров на секунду в квадрате (100 g).
• Линейные удары — ускорение до 2000 метров на секунду в квадрате (200 g).

Пониженное атмосферное давление — до 133,32 умноженное на 10 в минус третьей степени Паскаля (10 в минус третьей степени миллиметра ртутного столба). Относительная влажность — до 98 процентов при температуре плюс 25 градусов Цельсия.

Применение и дополнительные сведения

Соединители 2РМГ27БПН24Ш1Е2 применяются в радиоэлектронной аппаратуре для внутреннего монтажа. Благодаря герметичному исполнению и стойкости к вибрациям, ударам и перепадам давления они востребованы в узлах и блоках общего и специального назначения, где требуется надежное соединение и разъединение цепей.

Масса изделия составляет 75 грамм, габаритные размеры — 36 на 36 на 74 миллиметра. Гарантийная наработка — 1000 часов во всех режимах, гарантийный срок хранения — 25 лет.
