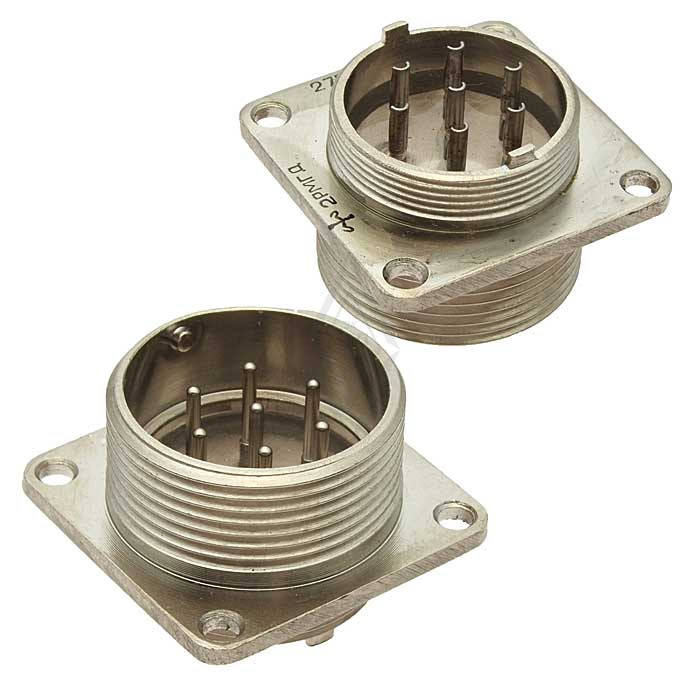

2РМГ27БПЭ7Ш2Е2 Электросоединитель

Цена:

850 ₽

Технические характеристики

Электросоединитель 2РМГ27БПЭ7Ш2Е2 — это малогабаритный герметичный цилиндрический разъем серии 2РМГ, предназначенный для коммутации цепей постоянного и переменного тока, а также импульсных сигналов. Он относится к приборным (блочным) разъемам, рассчитанным на эксплуатацию в жёстких условиях, в том числе с вибрацией, ударными нагрузками и широким диапазоном температур.

2РМГ — тип низкочастотного цилиндрического герметичного разъема.
27 — условный размер корпуса (соответствует данной серии).
Б — вид корпуса «блочный» (приборный), без кожуха, предназначен для монтажа прямо на прибор/панель.
ПЭ — прямой патрубок под экранированный кабель.
7Ш — вилка с 7 контактами, 2‑я комбинация (диаметры 1,0 и 1,5 мм).
2Е2 — указывает на климатическое исполнение и рабочий температурный диапазон (обычно −60…+200 °C) с химникелированным покрытием контактов.

Соединитель используется в электрических цепях постоянного и переменного тока с частотой до 3 МГц, включая импульсные нагрузки. Разъем рассчитан на рабочее напряжение до порядка 560–700 В, а ток на один контакт — до десятков ампер (зависит от сочетания диаметров и режима).

Сочленение — резьбовое, с одношпоночной поляризацией корпусов, что обеспечивает надёжную ориентацию при подключении. Контакты герметизированы, сопротивление изоляции в нормальных условиях не менее нескольких тысяч мегаом, что позволяет применять соединитель в оборудовании, где важна высокая помехоустойчивость и защита от влаги.

Разъем рассчитан на широкий температурный диапазон (ориентировочно от −60 до +200 °C) и выдерживает значительные вибрационные и ударные нагрузки, характерные для бортового и испытательного оборудования. Минимальная наработка по циклам включения‑отключения составляет порядка нескольких сотен сочленений, а срок сохраняемости — до нескольких десятков лет при хранении и эксплуатации в пределах норм групповых условий (климатика УХЛ).

Описание

Назначение соединителя 2РМГ27БПЭ7Ш2Е2

Электросоединитель 2РМГ27БПЭ7Ш2Е2 — это малогабаритный герметичный цилиндрический разъём серии 2РМГ, предназначенный для коммутации электрических цепей постоянного и переменного тока, а также импульсных сигналов. Изделие относится к классу приборных (блочных) разъёмов и рассчитано на эксплуатацию в жёстких условиях: при вибрации, ударных нагрузках и в широком диапазоне температур.

Основное назначение — обеспечение надёжного электрического соединения между блоками аппаратуры, кабельными сборками и внешними цепями. Разъём применяется там, где требуется герметичность стыка, стойкость к климатическим воздействиям и стабильность параметров передачи сигнала.

Расшифровка обозначения и конструктивные особенности

Маркировка 2РМГ27БПЭ7Ш2Е2 содержит полную информацию о типе и исполнении изделия. Ниже приведены подтверждённые элементы обозначения.

2РМГ — тип низкочастотного цилиндрического герметичного разъёма.
27 — условный размер корпуса, соответствующий данной серии.
Б — вид корпуса «блочный» (приборный), без кожуха, предназначен для монтажа прямо на прибор или панель.
ПЭ — прямой патрубок под экранированный кабель.
7Ш — вилка с семью контактами, вторая комбинация, с диаметрами контактов 1,0 и 1,5 мм.
2Е2 — климатическое исполнение и рабочий температурный диапазон, обычно от минус 60 до плюс 200 градусов Цельсия, с химникелированным покрытием контактов.

Сочленение выполняется резьбовым способом, применяется одношпоночная поляризация корпусов. Это обеспечивает надёжную ориентацию при подключении и исключает ошибку соединения. Контакты герметизированы, что повышает помехоустойчивость и защищает от влаги.

Технические параметры и применение

Соединитель используется в электрических цепях постоянного и переменного тока с частотой до 3 мегагерц, включая импульсные нагрузки. Рабочее напряжение достигает порядка 560–700 вольт, а ток на один контакт — до десятков ампер; конкретное значение зависит от сочетания диаметров контактов и режима работы.

Сопротивление изоляции в нормальных условиях составляет не менее нескольких тысяч мегаом. Разъём выдерживает значительные вибрационные и ударные нагрузки, характерные для бортового и испытательного оборудования. Минимальная наработка по циклам включения-отключения составляет порядка нескольких сотен сочленений, а срок сохраняемости — до нескольких десятков лет при хранении и эксплуатации в пределах норм групповых условий (климатика УХЛ).

Типовые области применения:

Приборы и блоки радиоэлектронной аппаратуры, работающие в условиях вибрации и перепадов температур.
Бортовое и испытательное оборудование, где важна герметичность и помехоустойчивость.
Кабельные сборки с экранированным кабелем, подключаемые через прямой патрубок.
Системы коммутации цепей постоянного и переменного тока с импульсными сигналами.

Условия эксплуатации и хранения

Изделие рассчитано на широкий температурный диапазон (ориентировочно от минус 60 до плюс 200 градусов Цельсия) и применяется в оборудовании, эксплуатируемом в пределах норм групповых условий УХЛ. Для сохранения рабочих свойств рекомендуется хранить соединитель в штатной упаковке, исключая механические повреждения контактов и попадание влаги на открытые поверхности.

Ключевые преимущества

Герметичная конструкция контактов и корпуса.
Резьбовое сочленение с одношпоночной поляризацией.
Стойкость к вибрации, ударам и широкому диапазону температур.
Возможность коммутации сигналов частотой до 3 мегагерц.
Приборный (блочный) монтаж прямо на панель или корпус прибора.

Электросоединитель 2РМГ27БПЭ7Ш2Е2 является взаимозаменяемым элементом для соответствующего посадочного места серии 2РМГ27 и обеспечивает стабильную работу электрических соединений в составе ответственного оборудования.
