Назначение разъёма 2РМГ27БПЭ24Ш1Е2

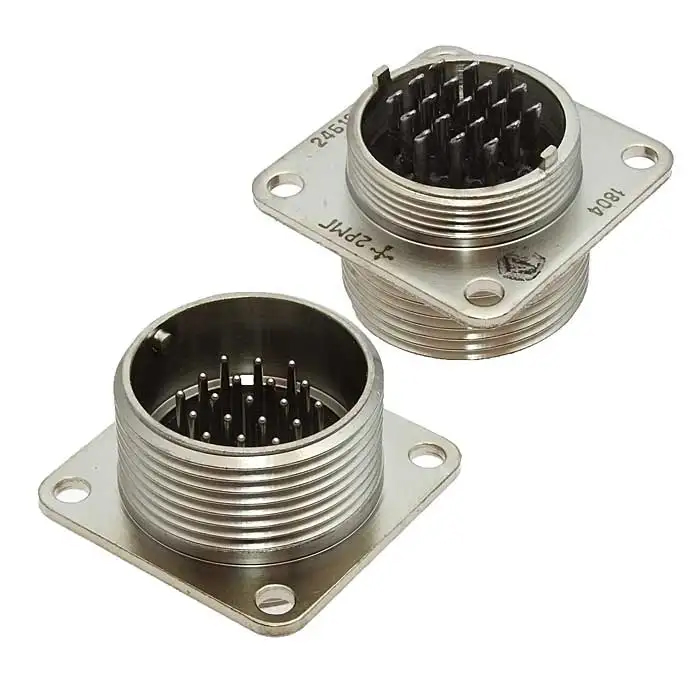

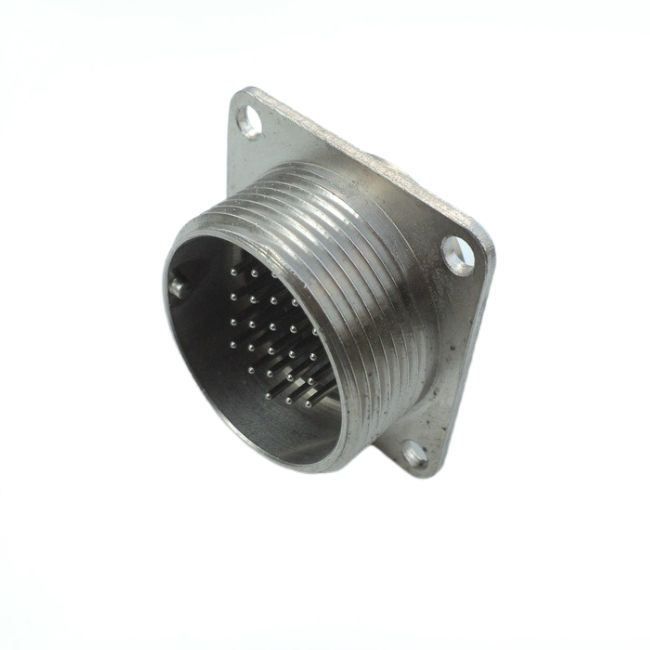

2РМГ27БПЭ24Ш1Е2 производства завода «Элекон» представляет собой цилиндрический низкочастотный электрический соединитель, предназначенный для коммутации цепей постоянного и переменного тока с частотой до 3 МГц. Изделие относится к серии 2РМГ и применяется там, где требуется надёжное механическое и электрическое соединение при воздействии вибрации, перепадов температур и других эксплуатационных нагрузок.

Основное назначение — обеспечение стабильного контакта между кабельными линиями и приборами, а также внутри блоков и шкафов. Разъём рассчитан на работу в составе внутренних и наружных электрических схем, включая монтаж непосредственно на кабель или на корпусные элементы оборудования.

Подтверждённые особенности и технические данные

Конструкция соединителя включает блочную вилку с кожухом под экранированный кабель, что обозначено в наименовании как БПЭ. Такое исполнение позволяет подключать экранированные кабели и снижать влияние помех на передаваемый сигнал. Сочленение с ответной частью — резьбовое, что обеспечивает механическую фиксацию и устойчивость к вибрационным воздействиям.

• Условный размер корпуса — 27 миллиметров.
• Количество контактов — 24.
• Тип монтажной части — блочная вилка с кожухом под экранированный кабель.
• Сочленение — резьбовое.
• Рабочий диапазон температур — от минус 60 до плюс 100 градусов Цельсия.
• Максимальное напряжение — до 700 вольт.
• Сопротивление изоляции — не менее 5000 мегаом.
• Покрытие контактов — серебро или золото.
• Обозначение Ш1 соответствует стандартному сочетанию контактов.
• Индекс Е2 указывает на всеклиматическое исполнение УХЛ.

Серия 2РМГ объединяет цилиндрические разъёмы, которые могут быть герметичными или негерметичными в зависимости от конкретного исполнения. Число 27 в маркировке указывает на диаметр корпуса, а сочетание БПЭ описывает блочный прямой патрубок с гайкой для подключения экранированного кабеля.

Применение и условия эксплуатации

Разъём 2РМГ27БПЭ24Ш1Е2 востребован в промышленном оборудовании, приборах и системах, где необходима коммутация большого числа цепей при ограниченном объёме корпуса. Двадцать четыре контакта позволяют передавать управляющие сигналы и питание одновременно, что упрощает кабельную разводку и сокращает количество отдельных соединений.

Изделие подходит для эксплуатации в условиях вибрации и переменных температур, что подтверждается заявленным рабочим диапазоном. Всеклиматическое исполнение УХЛ допускает применение в разных климатических зонах, включая наружную установку в составе оборудования. Благодаря возможности подключения экранированного кабеля соединитель применяется в цепях, где важна помехозащищённость.

Монтаж возможен как на кабель, так и на приборы, что делает разъём универсальным решением для внутренних и наружных электрических схем. Резьбовое сочленение препятствует самопроизвольному разъединению при тряске и ударных нагрузках, а высокое сопротивление изоляции обеспечивает безопасность работы цепей с напряжением до 700 вольт.

Краткое резюме

2РМГ27БПЭ24Ш1Е2 от «Элекон» — это цилиндрический низкочастотный соединитель с 24 контактами, корпусом 27 миллиметров и блочной вилкой под экранированный кабель. Он рассчитан на частоты до 3 МГц, напряжение до 700 вольт и температуры от минус 60 до плюс 100 градусов Цельсия, имеет сопротивление изоляции не менее 5000 мегаом и применяется в промышленных, приборных и кабельных системах, включая условия вибрации и всеклиматического исполнения УХЛ.
