Назначение соединителя 2РМГ27Б7Ш2Е2Б «ОТК»

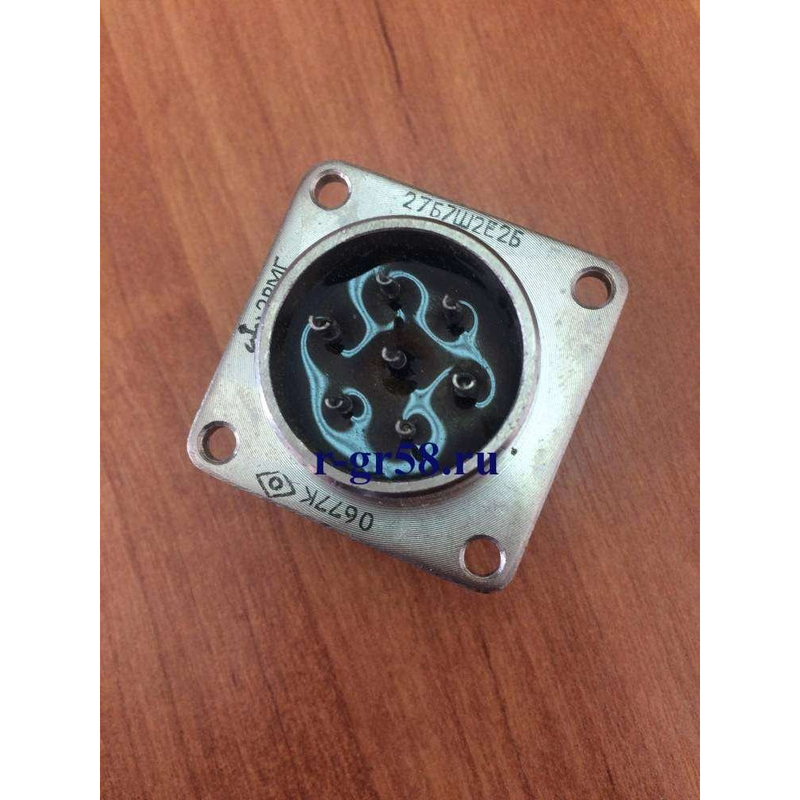

2РМГ27Б7Ш2Е2Б «ОТК» — это вилка приборная (блочная) низкочастотная цилиндрическая герметичная, предназначенная для соединения электрических цепей постоянного, переменного (до 3 МГц) и импульсного токов. Изделие относится к категории 2РМГ27 и предназначено для монтажа на приборных и блочных корпусах, где требуется надёжное герметичное электрическое соединение с резьбовой фиксацией.

Маркировка «ОТК» подтверждает приёмку товара отделом технического контроля, что свидетельствует о проверке изделия на соответствие установленным требованиям перед отгрузкой.

Расшифровка обозначения

Обозначение модели построено по стандартной схеме и содержит следующие сведения:

• 2РМГ — тип соединителя: герметичный цилиндрический;
• 27 — условный размер корпуса, диаметр посадочного отверстия 27 миллиметров;
• Б — блочный (приборный) корпус без патрубка;
• 7 — количество контактов;
• Ш — штыревые контакты;
• 2 — теплостойкость до 200 градусов Цельсия;
• Е — исполнение;
• 2 — сочетание контактов;
• Б — без левой резьбы.

Такая структура обозначения позволяет однозначно определить конструктивные и эксплуатационные параметры соединителя без обращения к дополнительной документации.

Технические характеристики

Соединитель имеет 7 контактов диаметром 1 миллиметр, изготовленных из латуни. Максимальное напряжение составляет 700 вольт, ток на один контакт достигает 6 ампер, суммарный ток на разъём — до 45 ампер.

Рабочий диапазон температур — от минус 60 до плюс 200 градусов Цельсия. Сопротивление изоляции составляет не менее 5000 мегаом. Изделие выдерживает вибрацию в диапазоне от 5 до 5000 герц при ускорении до 50 g, удары с ускорением до 500 g, а также влажность 98 процентов при температуре плюс 40 градусов Цельсия.

Климатическое исполнение — УХЛ2.1. Срок службы достигает 25 лет, наработка составляет не менее 1000 часов, изделие рассчитано на 500 сочленений-расчленений.

Конструктивные особенности и применение

Соединитель сочленяется с кабельными розетками серии 2РМТ. Резьбовая фиксация обеспечивает надёжное удержание ответной части, а одношпоночная поляризация исключает неправильное подключение.

Благодаря герметичной конструкции и расширенному температурному диапазону вилка применяется в авиации, военной технике и промышленных системах, где предъявляются повышенные требования к надёжности и стойкости к внешним воздействиям. Приёмка «ОТК» подтверждает соответствие изделия заявленным характеристикам.
