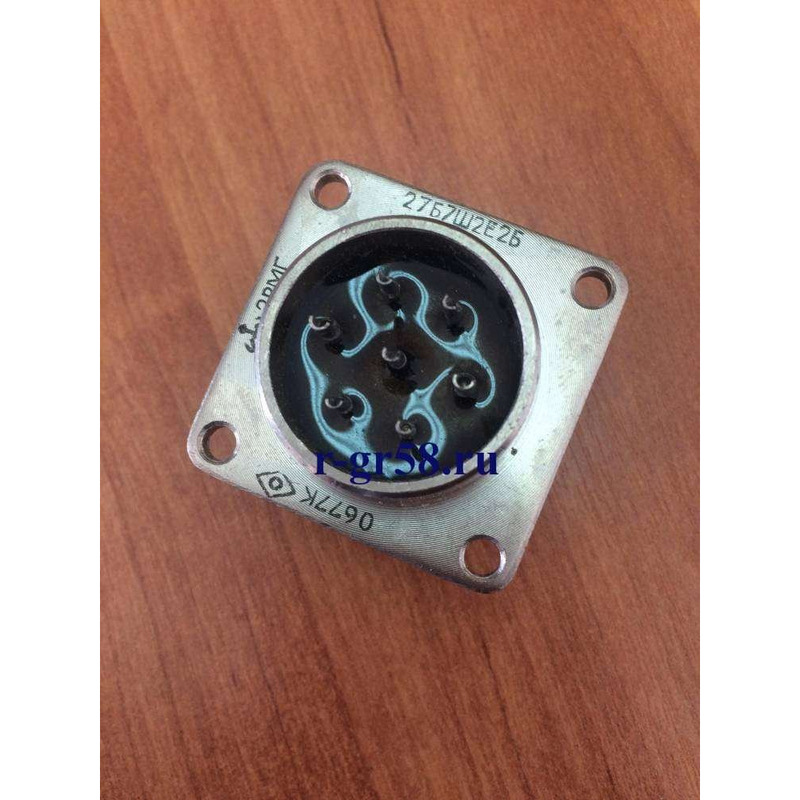

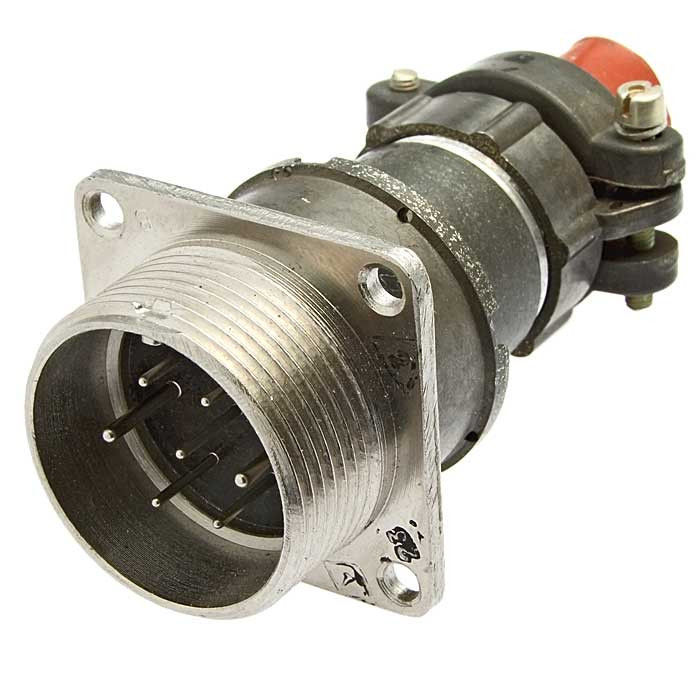

Электросоединитель 2РМГ27Б7Ш2Е2 — это низкочастотный цилиндрический герметичный разъём, выполненный в виде блочной (приборной) вилки с резьбовой фиксацией. Изделие предназначено для обеспечения надёжного электрического соединения в цепях постоянного и переменного тока с частотой до 3 мегагерц, а также для передачи импульсных сигналов. Применяется в составе радиоэлектронной аппаратуры, приборов и промышленного оборудования, где требуется герметичность, стойкость к механическим нагрузкам и стабильность параметров в различных условиях эксплуатации.

Назначение и конструктивные особенности

Соединитель относится к типу 2РМГ — герметичные низкочастотные цилиндрические разъёмы. Условный размер корпуса обозначен числом 27. Буква Б указывает на блочный (приборный) вариант исполнения, устанавливаемый непосредственно на корпус прибора. Число 7 в обозначении соответствует количеству контактных пар. Буква Ш обозначает штыревые контакты, то есть вилку, а не розетку.

Сочленение частей соединителя происходит по резьбе с одношпоночной поляризацией корпусов, что исключает неправильную стыковку и обеспечивает механическую фиксацию от самопроизвольного разъединения. Монтаж внутреннего подключения выполняется объёмным методом пайки. Покрытие контактов — химический никель, что повышает коррозионную стойкость и износоустойчивость контактной группы.

Технические характеристики

• Тип: низкочастотный цилиндрический герметичный электросоединитель, блочная (приборная) вилка.
• Количество контактов: 7, из них 5 штук диаметром 1 миллиметр и 2 штуки диаметром 1,5 миллиметра.
• Максимальный ток: до 6 ампер для контактов диаметром 1 миллиметр и до 12 ампер для контактов диаметром 1,5 миллиметра.
• Максимальное рабочее напряжение: 700 вольт.
• Сопротивление контактов: не более 15 миллиом для контактов диаметром 1 миллиметр и не более 10 миллиом для контактов диаметром 1,5 миллиметра.
• Сопротивление изоляции: не менее 5000 мегаом.
• Покрытие контактов: химический никель.
• Климатическое исполнение: УХЛ2.1.
• Теплостойкость: до 200 градусов Цельсия.
• Частотный диапазон: постоянный, переменный ток до 3 мегагерц и импульсные сигналы.

Расшифровка обозначения

Маркировка 2РМГ27Б7Ш2Е2 содержит полную информацию о конструкции изделия:

• 2РМГ — герметичный низкочастотный соединитель.
• 27 — условный размер корпуса.
• Б — блочный (приборный) корпус.
• 7 — число контактов.
• Ш — штыревые контакты.
• 2 — сочетание контактов: 5 контактов диаметром 1 миллиметр и 2 контакта диаметром 1,5 миллиметра.
• Е — покрытие контактов химическим никелем.
• 2 — теплостойкость до 200 градусов Цельсия.

Условия эксплуатации и надёжность

Электросоединитель выдерживает воздействие вибрации в диапазоне от 5 до 5000 герц и ударов с ускорением до 5000 метров на секунду в квадрате. Наработка изделия составляет от 1000 до 1500 часов. Климатическое исполнение УХЛ2.1 подразумевает работу в условиях умеренного и холодного климата при размещении в помещениях или под навесом.

Применение

Благодаря герметичной конструкции, резьбовой фиксации и широкому диапазону рабочих параметров соединитель 2РМГ27Б7Ш2Е2 применяется для коммутации электрических цепей в приборах, пультах управления, измерительной и радиотехнической аппаратуре. Он обеспечивает надёжное соединение как силовых, так и сигнальных линий, включая импульсные цепи. Объёмный монтаж пайкой позволяет использовать изделие в составе аппаратуры, подвергающейся вибрационным и ударным нагрузкам в процессе эксплуатации.
