Назначение разъёма 2РМГ27Б7Ш2Е2

Разъём 2РМГ27Б7Ш2Е2 торговой марки Атлант — это цилиндрический герметичный соединитель, предназначенный для надёжной коммутации электрических цепей в промышленных и электронных системах. Основное назначение изделия состоит в передаче сигналов и электрической мощности между блоками, модулями и кабельными сборками при сохранении стабильного контакта в условиях вибрации, перепадов температуры и повышенной влажности.

Конструктивная особенность серии — герметичное исполнение, благодаря которому разъём сохраняет рабочие параметры там, где обычные соединители теряют надёжность. Это делает модель востребованной в тех областях, где к коммутации предъявляются повышенные требования по стойкости и долговечности.

Расшифровка маркировки и подтверждённые особенности

Обозначение 2РМГ27Б7Ш2Е2 построено по принятой для серии 2РМГ схеме, в которой каждый элемент несёт конкретную информацию о конструкции изделия:

• 2РМГ — обозначение серии цилиндрических герметичных разъёмов;
• 27 — условный размер оболочки;
• Б7 — тип вставки;
• Ш2 — число контактов (исполнение с двумя контактами);
• Е2 — исполнение разъёма.

Соединитель относится к импортным разъёмам. Диаметр контактов составляет 1,0 мм при токовой нагрузке до 6 А либо 1,5 мм при токовой нагрузке до 12 А. Суммарная токовая нагрузка зависит от конкретной конфигурации вставки и числа задействованных контактов.

Корпус выполняется герметичным, что подтверждается самим обозначением серии и назначением изделия. На поставку разъём часто маркируется этикеткой «Атлант», указывающей на производителя.

Ключевые эксплуатационные свойства

• герметичное исполнение, обеспечивающее защиту контактной группы от влаги и загрязнений;
• прочный цилиндрический корпус, устойчивый к механическим воздействиям;
• стабильная коммутация сигнальных и силовых цепей;
• возможность работы в составе жёстких условий эксплуатации;
• совместимость с кабельными сборками соответствующей серии.

Области применения

Разъёмы серии 2РМГ традиционно используются в авиации, судостроении и промышленном оборудовании. В этих отраслях к соединителям предъявляются требования по герметичности, прочности и способности выдерживать длительную эксплуатацию без потери контакта. Модель 2РМГ27Б7Ш2Е2 применяется для передачи сигналов и мощности между приборами, пультами управления, датчиками и исполнительными механизмами.

В промышленной автоматике такой разъём востребован при построении шкафов управления, испытательных стендов и измерительных комплексов, где важна быстрая замена кабельных сборок и надёжное соединение. В судостроении и авиационной технике герметичность соединителя позволяет использовать его в условиях повышенной влажности, брызг и перепадов давления.

Порядок подбора и установки

1. Определить требуемое число контактов и схему их расположения в соответствии с типом вставки.
2. Выбрать диаметр контактов — 1,0 мм для цепей с током до 6 А или 1,5 мм для цепей с током до 12 А.
3. Проверить соответствие условного размера оболочки 27 условиям монтажа и сечению подводимого кабеля.
4. Убедиться в совместимости исполнения Е2 с условиями эксплуатации конкретного объекта.
5. Выполнить монтаж с обеспечением герметичности стыка корпуса и кабельного ввода.

Комплектация и маркировка

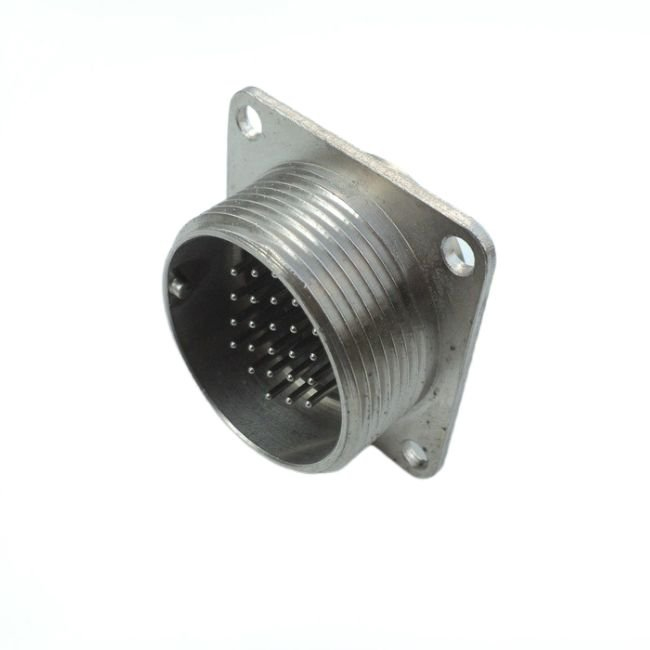

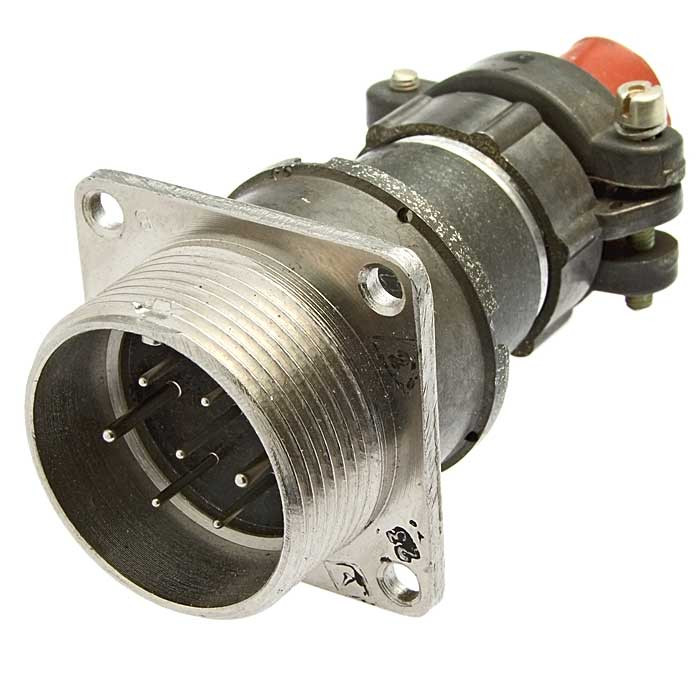

Изделие поставляется в упаковке, предназначенной для транспортировки и хранения. На фото представлен типичный вид разъёма из серии, упакованного для поставки. Артикул позиции — 1184, категория — 2РМГ27, производитель — Атлант.

При заказе следует ориентироваться на полное обозначение 2РМГ27Б7Ш2Е2, поскольку именно оно однозначно определяет размер оболочки, тип вставки, число контактов и исполнение. Замена отдельных элементов обозначения меняет характеристики изделия, поэтому при подборе аналога необходимо сверять всю маркировку целиком.
