Назначение

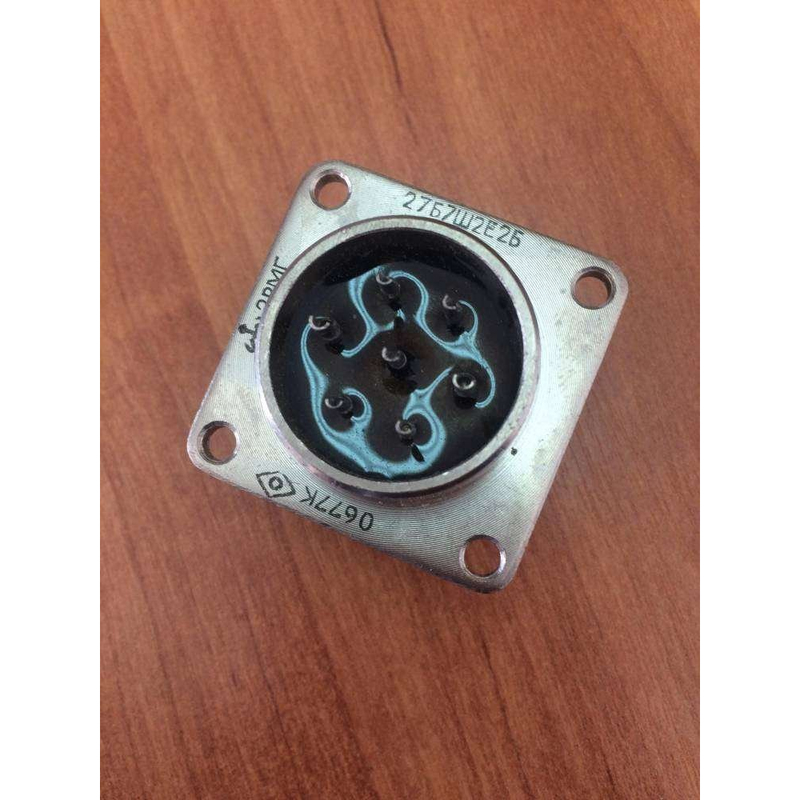

2РМГ27Б7Ш2Е2 (Б) — герметичная блочная приборная вилка цилиндрического типа. Она предназначена для работы в электрических цепях постоянного тока, переменного тока с частотой до 3 МГц и импульсных сигналов. Изделие относится к серии 2РМГ и категории 2РМГ27, артикул — 1186.

Соединитель имеет условный размер корпуса 27 и 7 контактов штыревого типа. Он сочленяется с кабельными розетками 2РМТ. Конструкция может изготавливаться без патрубка или с прямым исполнением для экранированного либо неэкранированного кабеля. Монтаж выполняется объёмным способом с пайкой.

Расшифровка обозначения и подтверждённые особенности

Обозначение 2РМГ27Б7Ш2Е2 (Б) расшифровывается следующим образом:

• 2РМГ — тип соединителя: герметичный низкочастотный.
• 27 — размер корпуса.
• Б — блочный приборный корпус без левой резьбы.
• 7 — количество контактов.
• Ш — штыревые контакты.
• 2 — теплостойкость до 200 °C.
• Е2 — вариант исполнения.

Таким образом, изделие сочетает герметичное исполнение, блочный приборный корпус и штыревые контакты. Оно рассчитано на эксплуатацию в составе электрических соединений, где требуется паяный объёмный монтаж и сочленение с ответными кабельными розетками серии 2РМТ.

Технические и эксплуатационные характеристики

• Максимальное рабочее напряжение — 700 В.
• Ток на контакт — до 12 А в зависимости от диаметра.
• Сопротивление изоляции — не менее 5000 МОм.
• Диапазон рабочих температур — от минус 60 до плюс 200 °C.
• Климатическое исполнение — УХЛ2.1.
• Виброустойчивость — до 5000 Гц при 50 g.
• Механические удары — до 500 g.
• Срок службы — до 25 лет.
• Наработка — не менее 1000 часов.
• Количество сочленений — не менее 500.

Перечисленные параметры подтверждают возможность применения соединителя в условиях повышенных температур, вибраций и механических нагрузок. Герметичность и низкочастотный характер серии 2РМГ делают его пригодным для электрических цепей, включая постоянный ток, переменный ток до 3 МГц и импульсные сигналы.

Применение и монтаж

Соединитель 2РМГ27Б7Ш2Е2 (Б) применяется как блочная приборная вилка в электрических цепях постоянного, переменного тока до 3 МГц и импульсных сигналов. Его устанавливают на приборах и блоках, где необходимо герметичное соединение с ответной кабельной розеткой 2РМТ. Монтаж выполняется объёмным способом с пайкой, что обеспечивает электрический контакт в составе жгута или кабельной сборки.

При использовании следует учитывать максимальное рабочее напряжение 700 В и ток на контакт до 12 А в зависимости от диаметра. Изделие сохраняет работоспособность при температуре от минус 60 до плюс 200 °C, климатическом исполнении УХЛ2.1, вибрациях до 5000 Гц при 50 g и механических ударах до 500 g. Срок службы достигает 25 лет при наработке не менее 1000 часов и не менее 500 сочленениях.

Таким образом, 2РМГ27Б7Ш2Е2 (Б) представляет собой герметичную блочную приборную вилку с 7 штыревыми контактами, предназначенную для паяного объёмного монтажа и сочленения с кабельными розетками 2РМТ. Артикул — 1186.
