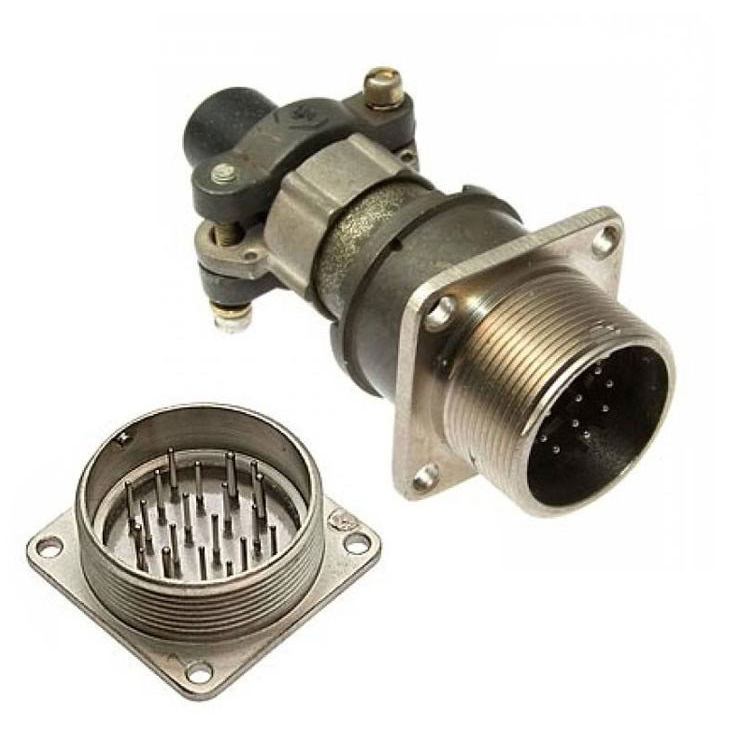

2РМГ27Б7Ш1Е2 — это низкочастотный цилиндрический герметичный соединитель в виде блочной приборной вилки с резьбовой фиксацией. Он предназначен для работы в электрических цепях постоянного, переменного тока (частотой до 3 МГц) и импульсных сигналов, а также для соединения и разъединения цепей в радиоэлектронной аппаратуре общего и специального назначения.

Расшифровка обозначения

• 2РМГ — тип соединителя (герметичный низкочастотный цилиндрический).

• 27 — условный размер корпуса.

• Б — блочный приборный корпус без левой резьбы.

• 7 — количество контактов.

• Ш — вилка.

• 1 — сочетание контактов.

• Е — покрытие контактов химникелем.

• 2 — теплостойкость до 200 °C.

Основные характеристики

Соединитель имеет климатическое исполнение УХЛ2.1, монтаж объёмный методом пайки для внутреннего подключения и выдерживает вибрацию (1–5000 Гц, до 50 g), удары (до 500 g) и экстремальные условия: от -60 °C до +200 °C, влажность 98% при +40 °C, пониженное давление до 10⁻¹² мм рт. ст. Максимальное рабочее напряжение достигает 700 В, сопротивление изоляции — не менее 5000 МОм, наработка — минимум 1000 часов, количество сочленений-расчленений — до 500, срок хранения — 25 лет.​

Применение

Используется в узлах и блоках аппаратуры, где требуется надёжное герметичное соединение, включая авиацию, военную технику и промышленную электронику; вилка сочленяется с кабельными розетками типа 2РМТ.
