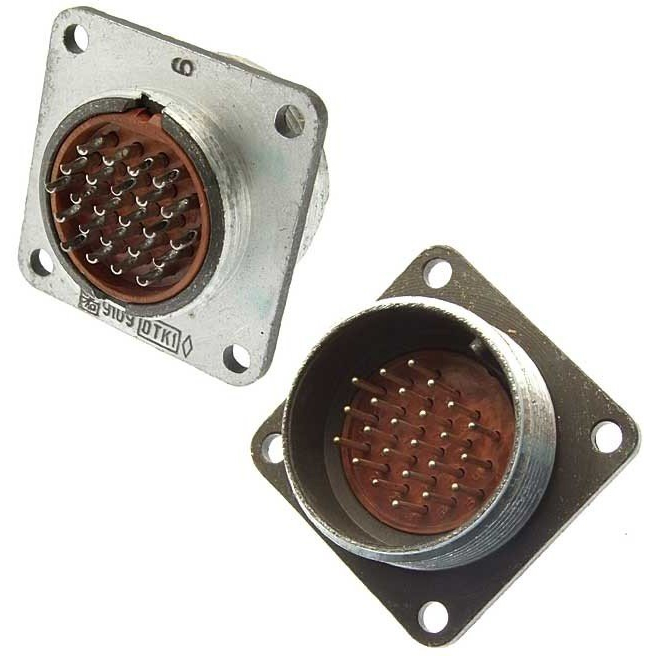

Назначение разъёма 2РМГ27Б24Ш1В1

2РМГ27Б24Ш1В1 — это цилиндрический электрический разъём (соединитель) из серии 2РМ, предназначенный для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 700 В. Изделие применяется там, где требуется надёжное и многократно разъёмное электрическое соединение проводников в составе кабельных сборок, блоков и приборов.

Соединитель относится к негерметичному исполнению и имеет условный диаметр корпуса 27 мм. Он изготавливается в климатическом исполнении УХЛ2.1 и предназначен для внутреннего монтажа, то есть для эксплуатации внутри аппаратуры и помещений, защищённых от прямого воздействия осадков.

Подтверждённые особенности конструкции

Разъём содержит 24 контакта диаметром 1,0 или 1,5 мм. Монтаж выполняется пайкой либо объёмным способом, что позволяет использовать изделие как в традиционных жгутовых сборках, так и в компактном монтаже внутри приборов. Конструкция типична для серии 2РМ: цилиндрический корпус с ключевыми элементами, обеспечивающими правильную ориентацию при сочленении.

• Количество контактов — 24.
• Диаметр контактов — 1,0 или 1,5 мм.
• Условный диаметр корпуса — 27 мм.
• Исполнение — негерметичное, климатическое исполнение УХЛ2.1.
• Назначение по монтажу — внутренний монтаж.
• Способ присоединения проводников — пайка или объёмный монтаж.

Технические характеристики и условия эксплуатации

Соединитель выдерживает рабочую температуру от минус 60 до плюс 100 градусов Цельсия. Устойчивость к механическим воздействиям подтверждена для синусоидальной вибрации до 5000 Гц с ускорением 490 метров на секунду в квадрате, а также для механических ударов до 5000 метров на секунду в квадрате. Допускается эксплуатация при повышенной влажности до 98 процентов при температуре плюс 40 градусов Цельсия.

Электрические параметры включают сопротивление изоляции не менее 5000 МОм и ёмкость между контактами до 6 пикофарад. Минимальная наработка составляет 1000 часов, а количество сочленений-расчленений — до 500 циклов. Эти значения определяют ресурс разъёма при соблюдении условий эксплуатации, указанных для данной типоконструкции.

Сводные параметры

• Рабочее напряжение — до 700 В.
• Частота тока — до 3 МГц.
• Рабочая температура — от минус 60 до плюс 100 градусов Цельсия.
• Вибрация — до 5000 Гц при ускорении 490 метров на секунду в квадрате.
• Удары — до 5000 метров на секунду в квадрате.
• Влажность — до 98 процентов при плюс 40 градусах Цельсия.
• Сопротивление изоляции — не менее 5000 МОм.
• Ёмкость между контактами — до 6 пикофарад.
• Минимальная наработка — 1000 часов.
• Число сочленений-расчленений — до 500.

Применение

Такие соединители используются в авиационной, военной и промышленной технике для надёжного соединения проводов в жёстких условиях эксплуатации, включая пониженное и повышенное давление. Они востребованы в бортовых системах, пультах управления, измерительной аппаратуре и других устройствах, где требуется стойкость к вибрации, ударам, перепадам температуры и влажности.

Серия 2РМ включает сотни типоконструкций для различных задач, что позволяет подбирать разъёмы под конкретное число контактов, диаметр корпуса и условия монтажа. Модель 2РМГ27Б24Ш1В1 занимает своё место в этом ряду как 24-контактный соединитель с корпусом 27 мм для внутреннего монтажа в исполнении УХЛ2.1.

Порядок подбора и эксплуатации

1. Убедиться, что число контактов и их диаметр соответствуют схеме соединений.
2. Проверить соответствие климатического исполнения условиям внутри аппаратуры.
3. Выполнить монтаж проводников пайкой или объёмным способом согласно принятой технологии.
4. Соблюдать предельные электрические и механические нагрузки, указанные для изделия.
5. Учитывать ограничение по числу сочленений-расчленений при планировании обслуживания.

При соблюдении перечисленных условий разъём обеспечивает стабильное электрическое соединение в течение заявленного ресурса и подходит для ответственных цепей постоянного и переменного тока в диапазоне до 3 МГц и до 700 В.
