Назначение соединителя 2РМГ27Б24Ш1Е2Б

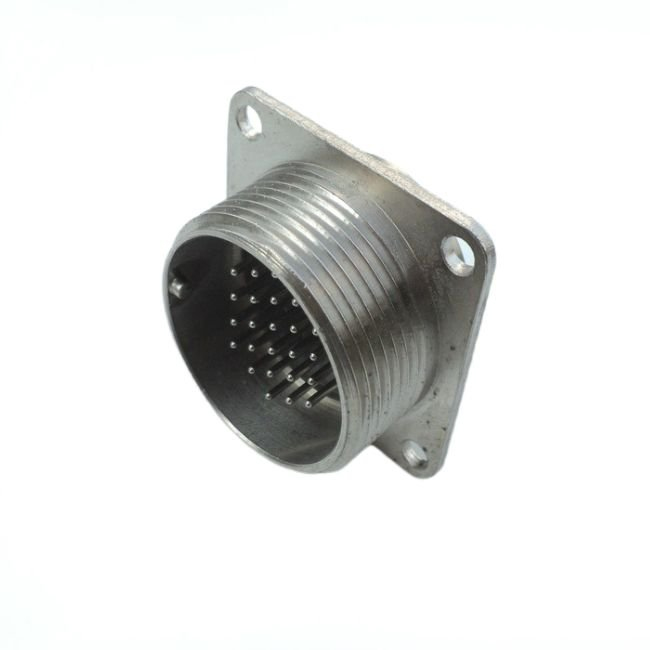

2РМГ27Б24Ш1Е2Б — это герметичная приборная вилка цилиндрического типа с резьбовой фиксацией, предназначенная для соединения электрических цепей в радиоэлектронной аппаратуре общего и специального назначения.

Соединитель применяется для коммутации постоянного и переменного тока с частотой до 3 МГц, а также импульсных сигналов. Он относится к категории приборных соединителей, то есть устанавливается непосредственно на корпусе аппаратуры и обеспечивает электрическую связь между блоками, модулями и кабельными линиями.

Модель востребована в тех случаях, когда требуется герметичный узел соединения, устойчивый к воздействию климатических факторов, вибрации и повышенных температур. Она может использоваться в составе бортовой, наземной и стационарной радиоэлектронной аппаратуры.

Расшифровка обозначения

Маркировка изделия построена по стандартной схеме и содержит полную информацию о конструкции и исполнении:

• 2РМГ — тип соединителя: герметичный;
• 27 — условный размер корпуса;
• Б — блочный приборный корпус;
• 24 — число контактов;
• Ш — вилка (штыревая часть);
• 1 — сочетание контактов;
• Е — покрытие контактов химникелем;
• 2 — теплостойкость до 200 градусов Цельсия;
• Б — без левой резьбы.

Конструктивные и электрические особенности

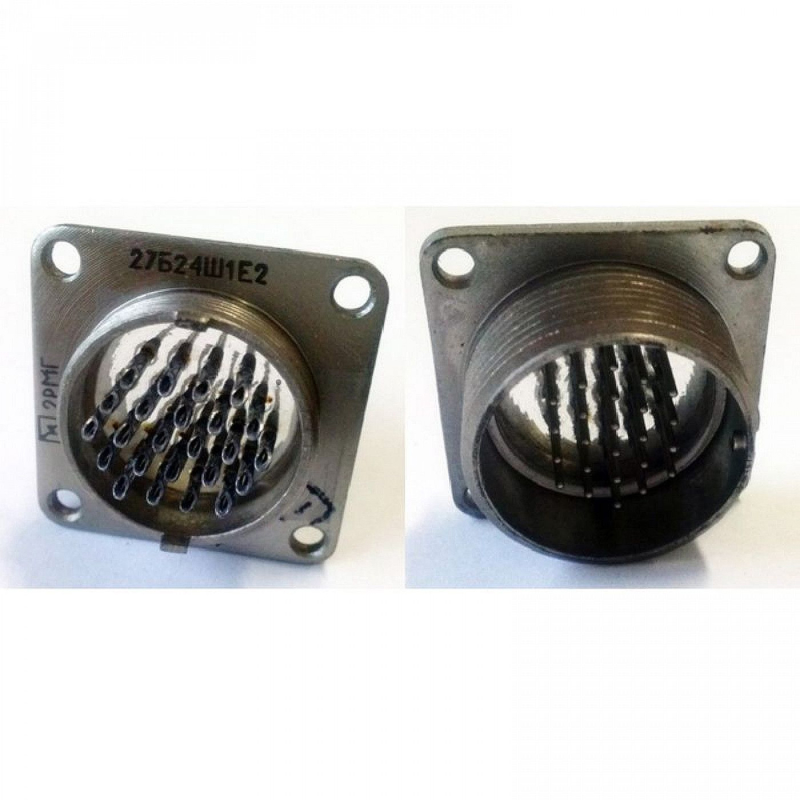

Корпус соединителя имеет условный размер 27 и выполнен в блочном приборном исполнении. Штыревая часть содержит 24 контакта диаметром 1 мм, смонтированных для внутреннего присоединения методом объёмной пайки. Такое исполнение удобно при монтаже внутрь блока и обеспечивает надёжный электрический контакт.

Соединитель сочленяется с кабельными розетками типа 2РМТ. Поляризация одношпоночная, что исключает неправильное соединение и гарантирует единственно верное взаимное положение вилки и розетки. Резьбовая фиксация обеспечивает механическую прочность и устойчивость к вибрационным нагрузкам.

Основные электрические параметры изделия:

• максимальное рабочее напряжение — 560 В;
• ток на контакт — до 4 А;
• сопротивление контакта — не более 15 МОм;
• частотный диапазон — до 3 МГц.

Условия эксплуатации и надёжность

Климатическое исполнение соединителя — УХЛ2.1 по ГОСТ 15150-69, что обеспечивает надёжную работу в условиях умеренного и холодного климата. Покрытие контактов химникелем повышает коррозионную стойкость и стабильность переходного сопротивления при длительной эксплуатации.

Теплостойкость изделия достигает 200 градусов Цельсия, что позволяет применять его вблизи нагревающихся элементов аппаратуры без риска потери рабочих характеристик. Соединитель выдерживает синусоидальные вибрации в диапазоне от 1 до 5000 Гц, а также воздействие влажности до 98 процентов при температуре плюс 25 градусов Цельсия.

Герметичное исполнение корпуса и перечисленные характеристики делают модель 2РМГ27Б24Ш1Е2Б подходящей для ответственных узлов коммутации, где требуется устойчивость к вибрации, влаге и нагреву при сохранении стабильного электрического контакта.
