Назначение электросоединителя 2РМГ27Б24Ш1Е2Б

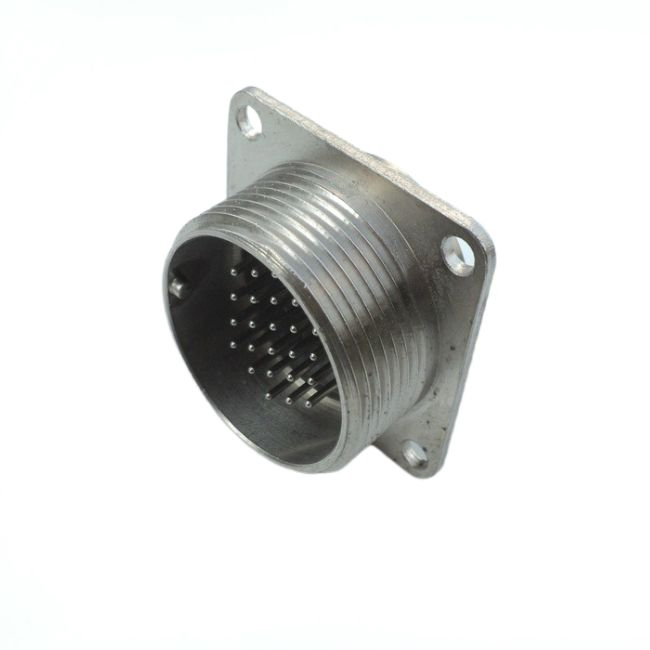

2РМГ27Б24Ш1Е2Б — это герметичная приборная вилка цилиндрического типа с резьбовой фиксацией, предназначенная для соединения электрических цепей в радиоэлектронной аппаратуре. Соединитель применяется в узлах и блоках аппаратуры общего и специального назначения, где требуется надёжная коммутация электрических цепей в широком диапазоне условий эксплуатации.

Вилка рассчитана на работу с постоянным током, переменным током с частотой до 3 МГц и импульсными сигналами. Такая универсальность делает её пригодной для использования в различных радиоэлектронных устройствах, включая приборные блоки, пульты управления и другие узлы, требующие герметичного соединения.

Данная модель является блочной (приборной) вилкой, то есть устанавливается непосредственно на корпус блока или прибора. Сочленяется с кабельными розетками серии 2РМТ, что обеспечивает гибкость при построении схем соединений.

Конструктивные особенности и расшифровка обозначения

Обозначение 2РМГ27Б24Ш1Е2Б содержит полную информацию о конструкции и характеристиках изделия. Каждый элемент маркировки имеет конкретное значение:

• 2РМГ — тип соединителя, герметичный;
• 27 — условный размер корпуса;
• Б — блочный (приборный) корпус;
• 24 — количество контактов;
• Ш — вилка;
• 1 — сочетание контактов;
• Е — покрытие контактов химический никель;
• 2 — теплостойкость до 200 градусов Цельсия;
• Б — блочный, без левой резьбы.

Корпус соединителя выполнен блочным, без патрубка. Монтаж внутренних цепей осуществляется методом объёмной пайки. Поляризация — одношпоночная, что предотвращает неправильное сочленение вилки и розетки. Покрытие контактов — химический никель, обеспечивающий коррозионную стойкость и стабильность переходного сопротивления.

Климатическое исполнение — УХЛ2.1 по ГОСТ 15150-69, что подтверждает пригодность изделия для эксплуатации в умеренном и холодном климате при размещении в помещениях, где колебания температуры и влажности существенно не отличаются от колебаний на открытом воздухе.

Технические характеристики

Электросоединитель 2РМГ27Б24Ш1Е2Б имеет следующие подтверждённые параметры:

• максимальное рабочее напряжение — 560 В;
• максимальный ток на контакт — 4 А для контактов диаметром 1,0 мм;
• сопротивление контакта — не более 15 МОм для контактов диаметром 1,0 мм;
• рабочая частота — до 3 МГц;
• сопротивление изоляции — не менее 5000 МОм;
• вибрация — диапазон от 1 до 5000 Гц;
• влажность — до 98 процентов при температуре плюс 25 градусов Цельсия.

Указанные параметры подтверждают надёжность соединителя в широком диапазоне условий эксплуатации. Герметичное исполнение корпуса и стойкость к вибрационным нагрузкам позволяют применять изделие в ответственных узлах аппаратуры.

Применение и совместимость

Вилка 2РМГ27Б24Ш1Е2Б применяется в составе узлов и блоков радиоэлектронной аппаратуры общего и специального назначения. Она сочленяется с кабельными розетками серии 2РМТ, что позволяет использовать её в составе готовых кабельных сборок и при монтаже приборных соединений.

Благодаря герметичной конструкции, широкому диапазону рабочих температур и устойчивости к вибрации, соединитель подходит для эксплуатации в условиях повышенных требований к надёжности электрических соединений. Изделие обеспечивает стабильную передачу сигналов и питающих напряжений в цепях постоянного и переменного тока, а также в импульсных цепях.

При монтаже следует учитывать максимальные значения тока и напряжения на контакт, а также обеспечивать сочленение только с совместимыми ответными частями серии 2РМТ. Соблюдение этих условий гарантирует заявленные характеристики и длительный срок службы соединителя.
