Назначение соединителя

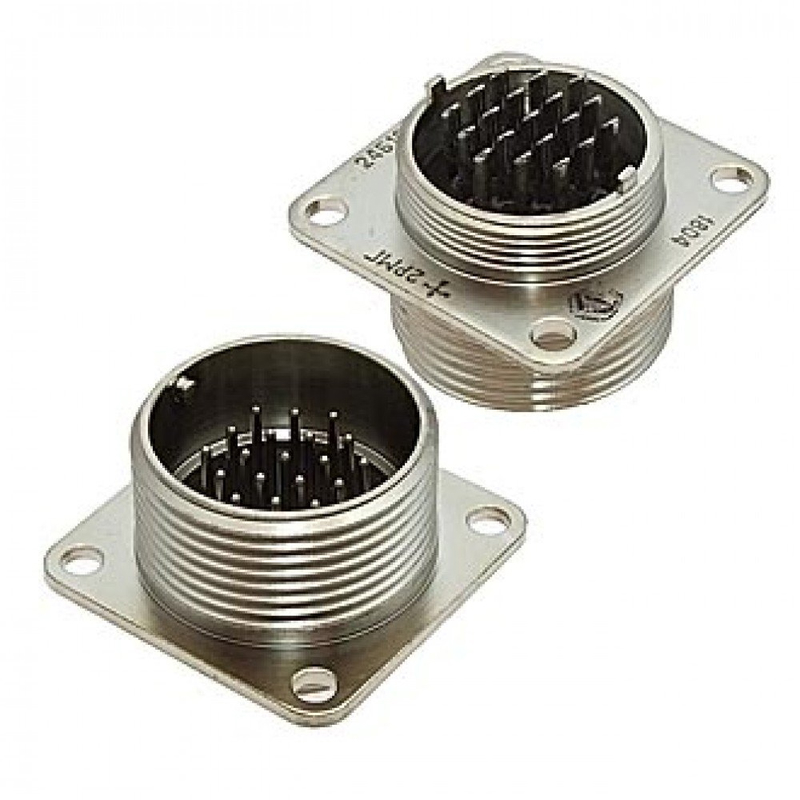

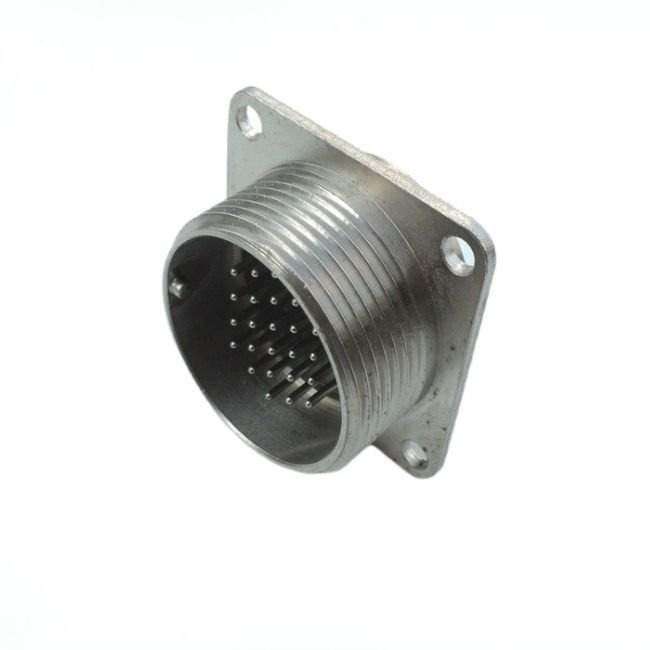

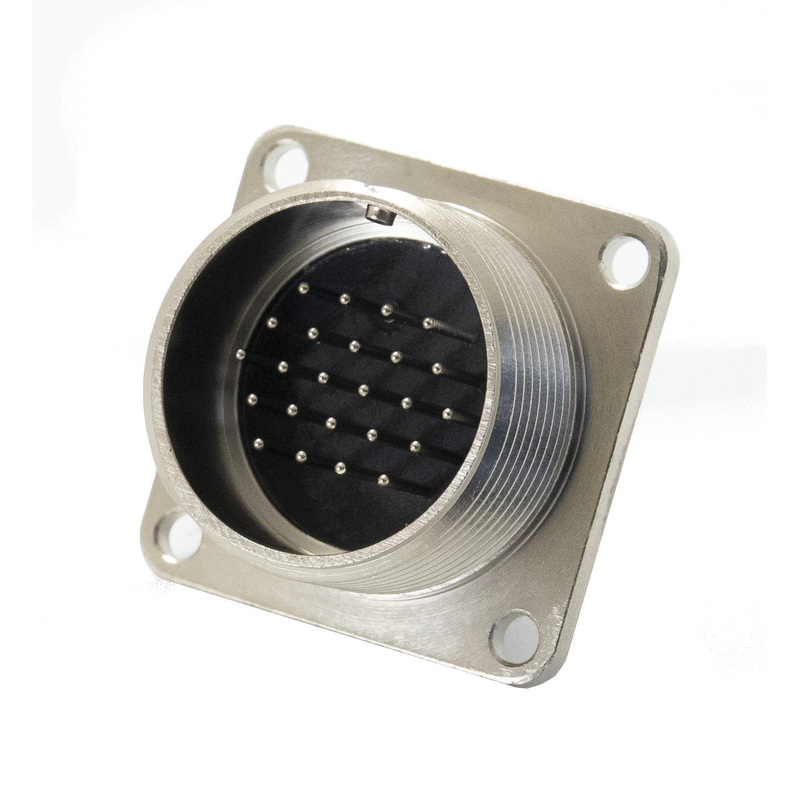

2РМГ27Б24Ш1Е2Б Атлант «ОТК» — это герметичная вилка блочного (приборного) типа из серии цилиндрических соединителей 2РМГ. Изделие предназначено для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного тока. Применяется для внутреннего объёмного монтажа с прямым патрубком. Поставка осуществляется в заводской упаковке.

Конструктивное исполнение позволяет использовать соединитель в составе бортовой, приборной и промышленной аппаратуры, где требуется надёжная коммутация электрических цепей и устойчивость к воздействию внешних факторов.

Расшифровка маркировки

• 2РМ — тип соединителя;
• Г — герметичный;
• 27 — условный размер корпуса;
• Б — блочный корпус без левой резьбы;
• 24 — количество контактов;
• Ш — вилка;
• 1 — сочетание контактов (все контакты диаметром 1,0 мм);
• Е — покрытие контактов никелем;
• 2 — теплостойкость до 200 °С;
• Б — блочный вариант.

Технические характеристики

Максимальное рабочее напряжение составляет 560 В (амплитудное значение). Максимальная токовая нагрузка на контакт — 4 А. Сопротивление контакта — не более 15 МОм, сопротивление изоляции — не менее 5000 МОм.

Минимальная наработка — 1000 часов при 500 сочленениях-расчленениях. Срок сохраняемости — 15 лет.

Климатическое исполнение — УХЛ.

Устойчивость к внешним воздействиям

• вибрация от 1 до 5000 Гц;
• линейные удары с ускорением до 2000 м/с² (200 g);
• температура от минус 60 °С;
• пониженное давление до 133,32·10⁻¹⁰ Па;
• влажность до 98 % при +25 °С.

Применение и особенности

Соединитель подходит для внутреннего объёмного монтажа с прямым патрубком. Герметичное исполнение и расширенный диапазон рабочих условий делают его пригодным для эксплуатации в жёстких климатических и механических режимах. Вилка изготавливается производителями вроде «Электросоединение» с приёмкой ОТК (отдел технического контроля), что подтверждает прохождение заводского контроля качества.

За счёт большого количества контактов (24) и унифицированного сочетания контактов диаметром 1,0 мм изделие удобно для построения многожильных приборных соединений. Блочный корпус без левой резьбы упрощает установку в составе блоков и приборов.

Основные сведения

• Артикул: 20049;
• Категория: 2РМГ27;
• Производитель: Атлант;
• Приёмка: «ОТК»;
• Год: 2026.

Изделие поставляется в заводской упаковке, что обеспечивает сохранность контактов и корпуса при транспортировке и хранении.
