Назначение разъема 2РМГ27Б24Ш1Е2

2РМГ27Б24Ш1Е2 — это герметичная блочная вилка цилиндрического электрического разъема российского производства. Изделие предназначено для надежного соединения электрических цепей в составе промышленного, измерительного и специального оборудования. Вилка относится к приборам внутреннего (объемного) монтажа и применяется там, где требуется стабильная коммутация при воздействии внешних факторов: вибрации, перепадов температуры, влаги и загрязнений.

Данный разъем сочленяется с кабельными розетками типа 2РМТ и входит в категорию 2РМГ27. Поставка осуществляется с приемкой «ОТК», что подтверждает прохождение заводского контроля качества.

Подтвержденные технические особенности

Конструкция вилки обеспечивает механическую прочность и защиту контактной группы от внешней среды. Ниже перечислены характеристики, заявленные для данной модели.

• Количество контактов — 24.
• Покрытие контактов — химникель, что соответствует обозначению «Е» в маркировке.
• Диаметр подключаемого провода — до 1,0 мм.
• Максимальный ток на контакт зависит от сечения используемого провода.
• Рабочий ток — постоянный, переменный с частотой до 3 МГц, а также импульсные сигналы.
• Теплостойкость — до 200 градусов Цельсия.
• Резьба присоединения — М27 на 1 мм.
• Габариты: длина Lmax 26,5 мм, ширина 36 мм, высота 29 мм.

Указанные параметры определяют область применения и допустимые режимы эксплуатации. Превышение заявленных значений по току, температуре или диаметру провода не допускается, так как это может привести к нарушению герметичности и отказу соединения.

Конструкция и монтаж

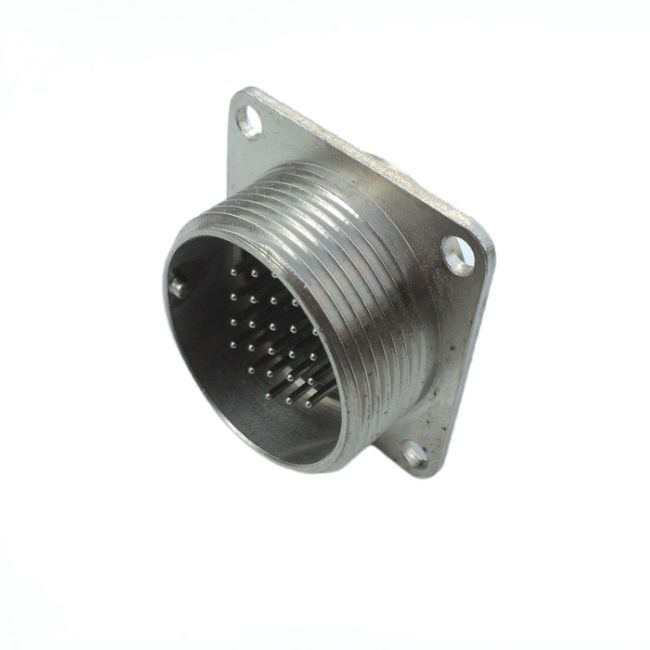

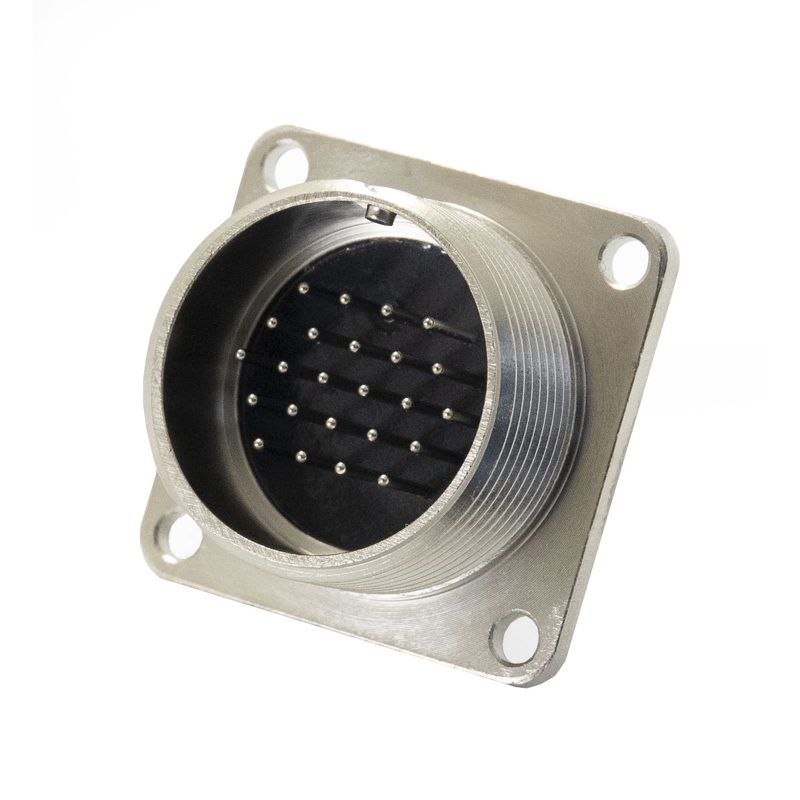

Вилка выполнена в герметичном блочном корпусе с фланцем для крепления. Фланец позволяет жестко фиксировать изделие на приборной панели или корпусе блока, а блочное исполнение упрощает компоновку внутри аппаратуры. Резьбовое соединение М27 на 1 мм обеспечивает плотное сочленение с ответной частью и устойчивость к разъединению при вибрационных нагрузках.

Одношпоночная поляризация корпусов исключает неправильную стыковку: вилка соединяется с розеткой только в одном положении, что защищает контакты от повреждения и гарантирует правильную коммутацию цепей. Внутренний (объемный) монтаж означает, что присоединение проводов выполняется со стороны корпуса прибора, скрыто от внешней среды.

Применение и условия эксплуатации

Разъем 2РМГ27Б24Ш1Е2 применяется в промышленной электронике, измерительной технике и оборудовании, где предъявляются повышенные требования к надежности соединений. Благодаря герметичному корпусу и теплостойкости до 200 градусов Цельсия изделие подходит для работы в агрессивных условиях, включая воздействие влаги, пыли и высоких температур.

Типовые сценарии использования включают:

1. Подключение блоков питания и силовых цепей в промышленных установках.
2. Коммутацию измерительных каналов в контрольно-проверочной аппаратуре.
3. Соединение узлов оборудования, работающего с переменным и импульсным сигналом.
4. Монтаж в приборах, где требуется быстрая замена или отсоединение кабельной части.

Для правильной эксплуатации важно подбирать ответную розетку типа 2РМТ с соответствующим числом контактов и соблюдать допустимый диаметр провода до 1,0 мм. Приемка «ОТК» подтверждает, что каждая поставляемая единица прошла выходной контроль на предприятии-изготовителе.

Комплектация и идентификация

Товар поставляется под наименованием 2РМГ27Б24Ш1Е2 «ОТК» и артикулом 1175. Категория изделия — 2РМГ27. Производитель в предоставленных данных не указан, поэтому сведения о конкретном заводе-изготовителе не приводятся. Комплектация, гарантийные сроки и страна производства в исходных данных также не заявлены, поэтому эти параметры следует уточнять у поставщика при заказе.

При выборе разъема рекомендуется сверять маркировку: сочетание «2РМГ27Б24Ш1Е2» указывает на тип корпуса, число контактов, покрытие и исполнение. Использование изделия с приемкой «ОТК» предпочтительно для ответственных узлов, где недопустимы отказы коммутации.
